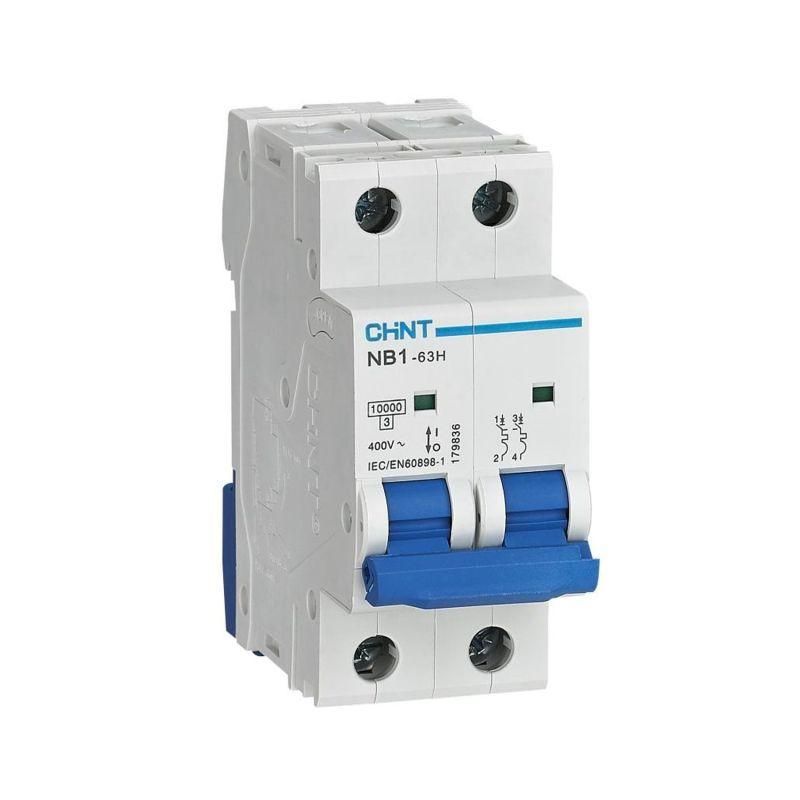

Выключатель автоматический двухполюсный NB1-63H 2P 32A 10кА х-ка C (R) | 179831 CHINT

Автоматический выключатель NB1-63H - двухполюсный модульный аппарат с номинальным током 32 А и отключающей способностью 10 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам.

Назначение и область применения

Выключатель NB1-63H используется для защиты групповых линий в распределительных щитах. Подходит для питания розеточных контуров, мощных бытовых приборов (стиральные машины, бойлеры), оборудования на производстве - станков, насосов, вентиляторов. Применяется в жилых домах, офисах, торговых центрах и промышленных объектах. Номинальное напряжение 400 В позволяет использовать его в трехфазных системах с рабочим напряжением 230/400 В.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - максимальное рабочее напряжение сети переменного тока
• Количество полюсов: 2 - защищает два фазных провода одновременно
• Отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пусковым током (электромоторы, светильники с ЭПРА)
• Тип тока: AC - работает только в сетях переменного тока
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Степень защиты: IP20 - защищен от доступа пальцев и твердых предметов, но не герметичен
• Импульсное напряжение: 4 кВ - выдерживает кратковременные высоковольтные импульсы (например, от грозовых разрядов)
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях
• Частота: 50/60 Гц - совместим со всеми стандартными сетями
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы позволяют подключать медные кабели сечением до 16 мм2. Также поддерживаются шины типа PIN и FORK. Выключатель NB1-63H совместим с другими аппаратами серии NB1-63H - можно собирать комбинированные щиты с УЗО, реле, дополнительными контактами. Ширина 2 модуля требует свободного места в щите. Для подключения используйте только качественные кабели с плотной затяжкой в клеммах - слабый контакт вызывает нагрев.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию короткого замыкания, что повышает безопасность всей системы. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000. Индикатор положения контактов (зеленое окно = включен, красное = отключен) позволяет визуально контролировать состояние аппарата.

Преимущества

• Надежное срабатывание при перегрузках благодаря точной тепловой характеристике C
• Высокая отключающая способность (10 кА) - подходит для участков с высокой вероятностью КЗ
• Гибкость в сборке: возможна установка дополнительных модулей (XF9, S9, V9)
• Простая диагностика: цветной индикатор показывает состояние контактов без тестера
• Совместимость с большинством щитов европейского стандарта

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC)
• IP20 не защищает от влаги - нельзя устанавливать во влажных местах (ванная, улица, подвалы с протечками)
• Не рекомендован для нагрузок с очень высоким пусковым током (большие двигатели, сварочные аппараты) - лучше выбрать характеристику D
• Максимальная температура окружающей среды +40C - при более высоких значениях требуется принудительное охлаждение или снижение нагрузки
• Не имеет функции УЗО - для защиты от утечек тока нужен отдельный дифференциальный автомат

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и кофе-машиной
• Автомат для кондиционера мощностью до 7 кВт
• Щит на производстве: питание насоса или воздушного компрессора
• Общий входной автомат в квартире при наличии нескольких групповых линий

Практические советы

• Выбирая между характеристиками B, C и D - для обычных квартир достаточно C; для двигателей - D
• При установке в щит с ограниченным пространством учтите, что NB1-63H занимает 2 модуля (36 мм)
• Для удаленной сигнализации сработки используйте дополнительный контакт XF9J - он передает сигнал на пульт управления
• Перед заменой всегда отключайте питание - даже при выключенном автомате ток может быть на входных клеммах
• Проверяйте затяжку клемм через год после установки - особенно при больших токах
