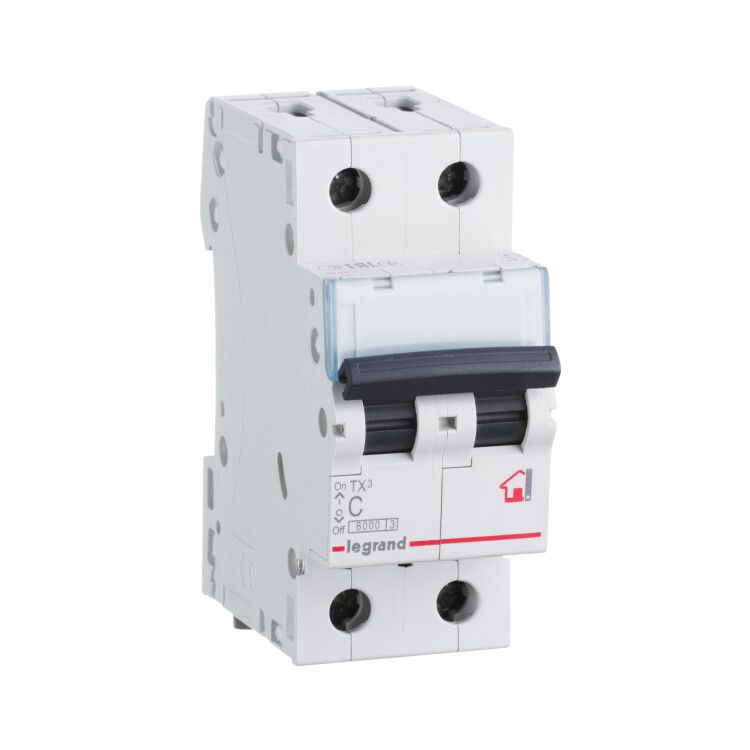

Автоматический выключатель TX 6000 - 6 кА тип характеристики C 2П 230/400 В~ 32 А 2 модуля 404045 Legrand

Автоматический выключатель модульный двухполюсный 32А 6кА тип характеристики C 230/400 В 2 модуля TX3 6000 от Legrand - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Он предназначен для установки на DIN-рейку в щитках жилых и общественных зданий, обеспечивает надёжную работу при номинальном токе 32 А и напряжении до 400 В. Артикул 404045 соответствует серии TX3.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 32А 6кА тип характеристики C 230/400 В 2 модуля TX3 6000 используется для защиты групповых линий в бытовых и аналогичных объектах. Он отключает питание при превышении допустимой нагрузки (перегрузка) или возникновении короткого замыкания. Подходит для защиты освещения, розеточных групп, бытовых приборов и маломощного оборудования. Устройство не предназначено для управления двигателями или частотными преобразователями.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 400 В переменного тока (AC) - работает в однофазной (230 В) и трёхфазной (400 В) сети;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - реагирует на перегрузки и КЗ с кратностью 5–10 от номинала; подходит для нагрузок с умеренным пусковым током (например, светильники, нагреватели);
• Количество полюсов: 2 - одновременно отключает фазу и ноль, повышает безопасность при обслуживании;
• Ширина по модулям: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый);
• Сечение проводника: до 35 мм2 - можно подключать медные провода большого сечения;
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды; требует установки внутри закрытого щита;
• Рабочая температура: от -25 до +70 C - подходит для неотапливаемых помещений, чердачных и подвальных щитов;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает энергии пробоя при КЗ;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения;
• Частота: 50/60 Гц - совместим с сетями России и других стран;
• Нормативы: МЭК 60898-1 / 60947-2 - соответствие международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 32А 6кА тип характеристики C 230/400 В 2 модуля TX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхнюю часть рейки, затем опустить нижнюю часть до фиксации. Снятие выполняется путём оттягивания защёлки отверткой. Клеммы - винтовые, рассчитаны на многожильные и одножильные провода. Перед затяжкой рекомендуется зачистить провода на 8–10 мм. Оба полюса имеют одинаковые клеммы - фаза и ноль подключаются без полярности. Устройство не имеет клемм для внешних расцепителей или сигнализации.

Безопасность и стандарты

Выключатель соответствует стандартам МЭК 60898-1 (для бытового и аналогичного использования) и МЭК 60947-2 (для промышленных систем). Класс токоограничения 3 гарантирует минимальное воздействие энергии КЗ на проводку. IP20 исключает случайное прикосновение к токоведущим частям при установленном положении в щите. Сертифицирован для работы в условиях класса загрязнения 2 - то есть в помещениях с обычным уровнем пыли и влаги. Гарантия - 2 года.

Преимущества

• Двухполюсное отключение - полностью разрывает цепь, включая нулевой провод, что важно для безопасности при ремонте;
• Высокая отключающая способность (10 кА) - обеспечивает надёжность даже при аварийных режимах в старых домах с высокими токами КЗ;
• Фиксация на DIN-рейке с удобной защёлкой - позволяет менять устройство без демонтажа всей группы;
• Поддержка больших сечений проводов (до 35 мм2) - упрощает подключение мощных линий;
• Работа при широком диапазоне температур - подходит для установки в холодных и жарких местах.

Ограничения применения

• Не применяется в цепях с частотными регуляторами, светодиодными драйверами или другими источниками искажённого тока - возможны ложные срабатывания;
• IP20 не допускает установку вне закрытого щита - нельзя использовать во влажных, пыльных или открытых зонах;
• Характеристика C не подходит для двигателей с высоким пусковым током (более 10×Iн) - лучше выбрать D-характеристику;
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется дополнительно устанавливать УЗО;
• Категория перенапряжения 0 - не предназначен для защиты от грозовых импульсов; нужен дополнительный SPD.

Примеры использования

• Защита розеточной группы в квартире (например, для компьютера, телевизора, зарядных устройств);
• Отключение линии освещения в коридоре или на лестнице;
• Щитовая защита для бойлера, духового шкафа, стиральной машины (при условии, что потребляемый ток не превышает 32 А);
• Общий входной автомат в этажном щите для нескольких квартир (если суммарная нагрузка не выше 32 А).

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток был меньше или равен допустимому току кабеля - иначе он не успеет сработать перед перегревом провода;
• При подключении проводов используйте наконечники (штыревые или трубчатые) для многожильных проводов - так соединение будет надёжнее;
• Не устанавливайте этот автомат вместо УЗО - для защиты от поражения током необходима отдельная защита;
• Если в щите много устройств, следите за свободным местом: 2 модуля занимают 35 мм ширины;
• Проверяйте маркировку на лицевой стороне после монтажа - убедитесь, что выключатель помечен как 32A, C, 2P и 10 кА.
