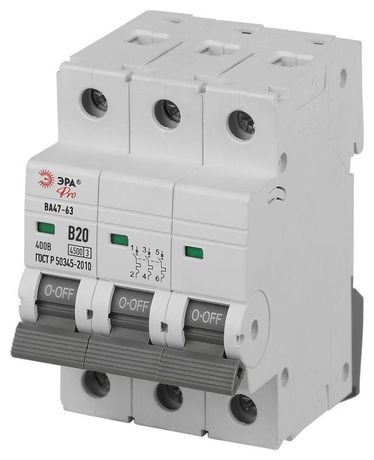

Автоматический выключатель PRO VA63-3P20B4.5 ВА47-63 3P 20А кривая B 4,5кА | Б0059393 ЭРА

Автоматический выключатель ВА47-63 ЭРА - трёхполюсное устройство на 20 А с характеристикой срабатывания B и отключающей способностью 4,5 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА47-63 ЭРА защищает электропроводку и оборудование от повреждений при перегрузках и коротких замыканиях. Он используется в сетях переменного тока с частотой 50 Гц и напряжением до 400 В. Применяется в бытовых, коммерческих и легкопромышленных системах - например, для защиты групп розеток, освещения, насосов, маломощных станков и конвейеров.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно, подходит для трёхфазных цепей.
• Характеристика срабатывания: B - отключение происходит при токе 3–5 кратном от номинала; оптимально для нагрузок с умеренным пусковым током (освещение, бытовые приборы).
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен выключатель.
• Номинальное напряжение изоляции: 660 В - максимальное напряжение, которое может выдерживать изоляция без пробоя.
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов).
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока КЗ, снижая тепловую и механическую нагрузку на провода и оборудование.
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Рабочая температура: от –40 C до +50 C - работает в широком диапазоне температур, включая холодные помещения.
• Поперечное сечение проводника: 1–25 мм2 - совместим с медными проводами этого сечения.
• Модульная ширина: 3 модуля - занимает 54 мм в щите (стандартный шаг 17,5 мм/модуль).
• Глубина монтажа: 74 мм - требует достаточного места внутри щита для свободной установки.
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в помещении.
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах вторичного уровня (не на вводе).

Совместимость и монтаж

Выключатель ВА47-63 ЭРА монтируется на DIN-рейку 35 мм, типовая для большинства распределительных щитов. Установка возможна как в открытых, так и в скрытых щитах - благодаря компактной глубине 74 мм он легко размещается даже в углублениях стен. Для подключения используются зажимы, поддерживающие провода сечением от 1 до 25 мм2. Обязательно соблюдать правильную затяжку контактов: недостаточно плотный контакт вызывает нагрев, слишком сильная - повреждает изоляцию провода.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для устройств защиты в бытовых и аналогичных условиях. Класс токоограничения 3 и импульсная прочность 4000 кВ обеспечивают надёжную защиту оборудования и людей. Наличие сертификатов подтверждает соответствие российским нормам безопасности (ГОСТ Р 50345).

Преимущества

• Увеличенная отключающая способность 4,5 кА - выше минимального порога для многих квартирных щитов, что даёт запас по надёжности.
• Широкий диапазон рабочих температур - позволяет использовать в неотапливаемых помещениях, на балконах, в подвалах.
• Компактная форма и модульная ширина - экономят место в щите, удобны для сборки многофункциональных распределителей.
• Индикатор положения - визуальное определение состояния (вкл./выкл.) без необходимости проверки тестером.
• Надёжные зажимы - обеспечивают долговечный контакт даже при многократных отключениях.

Ограничения применения

• Не предназначен для защиты цепей с высокими пусковыми токами (например, мощные двигатели, сварочные аппараты) - для них требуется характеристика C или D.
• Степень защиты IP20 исключает использование во влажных, пыльных или наружных условиях - нельзя устанавливать вне щита или в местах с риском попадания воды.
• Не рекомендован для цепей с постоянным током (DC) - только для переменного тока 50 Гц.
• Категория перенапряжения III ограничивает применение на уровне распределительных щитов, а не на вводе в здание - для ввода нужен более мощный автомат.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Отключение трёхфазного конвейера или воздушного компрессора мощностью до 5 кВт.
• Щитовое устройство в подвале или техническом помещении с умеренной влажностью.
• Дополнительный автомат в распределительном щите дома для выделенного контура освещения.

Практические советы

• Выбирая автомат ВА47-63 ЭРА, убедитесь, что суммарная мощность подключённых устройств не превышает 8,8 кВт (при 220 В) или 13,8 кВт (при 380 В).
• При монтаже используйте провода сечением не менее 2,5 мм2 для 20 А - меньшее сечение может перегреваться.
• Не устанавливайте несколько автоматов вплотную друг к другу без зазора - необходима вентиляция для отвода тепла.
• Проверьте совпадение класса токоограничения с другими устройствами в цепи - чтобы не возникло “ложных” срабатываний.
• Для длительной работы в условиях низких температур (-30…-40 C) предварительно прогрейте щит перед первым включением.
