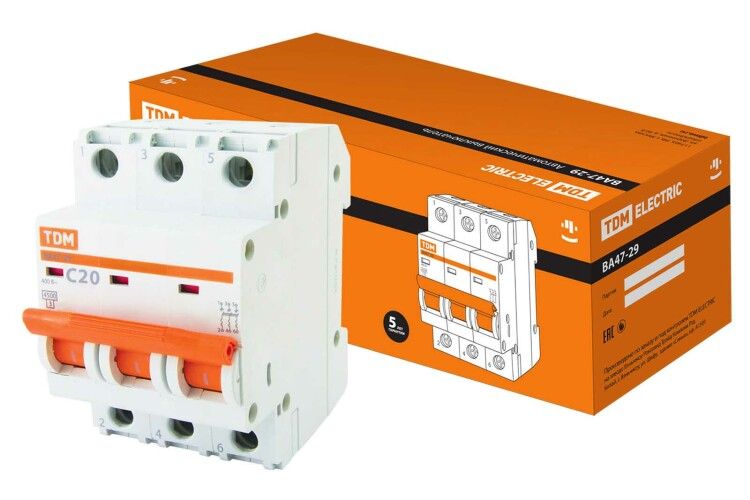

Выключатель автоматический ВА47-29 трехполюсной 20А 4,5кА характеристика С - SQ0206-0110 TDM

Автоматический выключатель ВА47-29 20А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах переменного тока. Устройство подходит для монтажа в щитках жилых и общественных зданий, обеспечивает надёжную работу при высоких нагрузках и соответствует требованиям международных стандартов.

Назначение и область применения

Выключатель ВА47-29 20А 4,5кА характеристика С используется для защиты трёхфазных линий в распределительных щитах. Подходит для вводных и групповых цепей в жилых домах, офисах, торговых центрах и других объектах с умеренной нагрузкой. Применяется там, где требуется защита оборудования от перегрева и аварийных токов - например, на входе в квартиру, для питания группы розеток или мощных приборов.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 380/400 В переменного тока.
• Трёхполюсный - защищает все три фазы одновременно; нейтраль не защищена, но может отключаться параллельно с фазами.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины при 230 В и 400 В.
• Характеристика срабатывания C - реагирует на токи в 5–10 раз выше номинала, что идеально для двигателей, насосов, освещения с высокими пусковыми токами.
• Класс токоограничения 3 - быстрое отключение снижает тепловую энергию при КЗ, защищая проводку и оборудование.
• Ширина: 3 модуля (54 мм) - стандартный размер для монтажа в DIN-рейку.
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищён от воды и пыли.
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких помещениях, включая неотапливаемые щитовые.
• Сечение провода: 25 мм2 - позволяет подключить жёсткий одножильный провод крупного сечения, подходящий для силовых линий.
• Установочная глубина: 75 мм - требует достаточного места внутри щита.
• Способен к отключению нейтрали - при необходимости можно использовать с устройством, которое отключает N-проводник вместе с фазами.

Совместимость и монтаж

Выключатель ВА47-29 20А 4,5кА характеристика С монтируется на стандартную DIN-рейку шириной 35 мм. Глубина установки 75 мм требует наличия свободного пространства в корпусе щита. Подходит для скрытого монтажа - заподлицо с поверхностью стеновой ниши. Для подключения используются винтовые зажимы, рассчитанные на одножильные провода сечением 25 мм2. Не допускается подключение многожильных проводов без наконечников. Комплектуется возможностью пломбировки - для этого нужна отдельная заглушка, которая не входит в базовую комплектацию.

Безопасность и стандарты

Выключатель соответствует стандартам IEC 60947-2 и IEC 60898, что гарантирует соответствие европейским требованиям к безопасности и надёжности. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Номинальное напряжение изоляции указано как 0 В - это означает, что данные по изоляции не определены в рамках стандарта, однако материал и конструкция обеспечивают необходимый уровень изоляции для работы при 400 В. Категория перенапряжения 0 указывает, что устройство предназначено для внутреннего монтажа в щитах, а не для прямого подключения к источникам повышенной опасности.

Преимущества

• Высокая отключающая способность 4,5 кА - обеспечивает защиту даже при серьёзных авариях.
• Характеристика C - оптимальна для нагрузок с пусковыми токами, таких как двигатели и светильники с ЭПРА.
• Класс токоограничения 3 - минимизирует риск повреждения кабеля при КЗ.
• Возможность пломбирования - позволяет исключить несанкционированный доступ к щиту (при использовании дополнительной заглушки).
• Работа при экстремальных температурах - подходит для установки в неотапливаемых помещениях.
• Совместимость с отключением нейтрали - удобно при применении в системах с требованием полного отключения цепи.

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели свыше 10 кВт) - может ложно срабатывать.
• Не поддерживает подключение многожильных проводов без терминальных наконечников.
• Нулевой показатель номинального напряжения изоляции (Ui = 0 В) означает, что нельзя использовать его в качестве основного средства изоляции - он лишь коммутационное устройство.
• Пломба не входит в комплект - её необходимо заказывать отдельно.

Примеры использования

• Вводный автомат в квартирном щите на 3 фазы с нагрузкой до 20 А.
• Защита группы розеток в торговом зале с мощными приборами (кофе-машины, миксеры, нагреватели).
• Щит управления конвейерной линией с трёхфазным двигателем 3 кВт.
• Распределительный щит в административном здании с несколькими группами освещения и розеток.

Практические советы

• Перед установкой проверьте, чтобы глубина щита была не менее 75 мм - иначе выключатель не поместится.
• Используйте наконечники типа “штырь” для многожильных проводов, если они нужны - прямое соединение с жилой более 25 мм2 невозможно.
• Если требуется защита от несанкционированного доступа - закажите заглушку для пломбировки отдельно.
• Не используйте этот автомат в качестве главного рубильника - он не имеет видимого разрыва цепи.
• Проверяйте соответствие сечения кабеля и номинала автомата - для 20 А минимальное сечение медного провода - 2,5 мм2, но здесь допускается до 25 мм2 для силовых линий.
