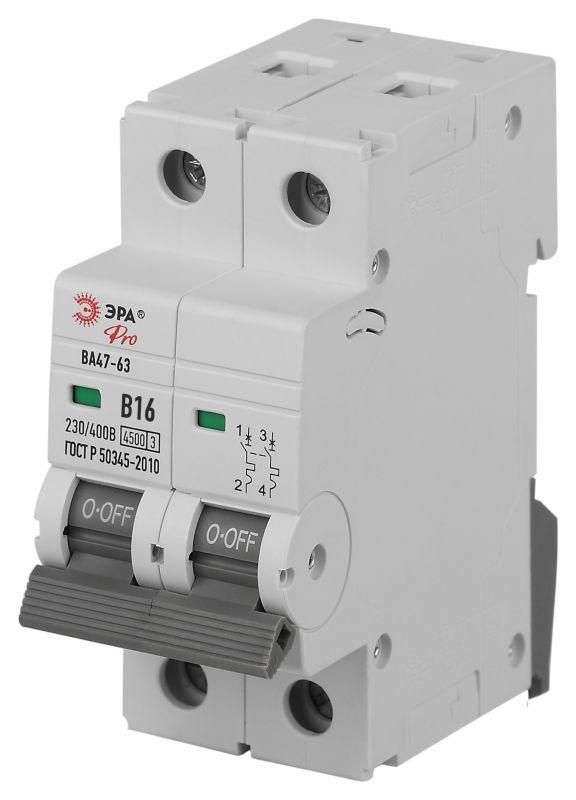

Выключатель автоматический ВА47-63 PRO 2P 16А B 4.5кА Made In China (Энергия света) Б0059379

Автоматический выключатель ВА47-63 PRO Made In China - двухполюсный устройство на 16 А с характеристикой B и отключающей способностью 4,5 кА, предназначенное для защиты бытовых и легких промышленных сетей от перегрузок и коротких замыканий. Устройство совместимо со скрытыми установками и соответствует требованиям безопасности для условий эксплуатации в жилых и административных зданиях.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO Made In China используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для защиты групповых линий: освещения, розеток, бытовых приборов, маломощных двигателей (например, вентиляторов, компрессоров). Применяется в распределительных щитах квартир, домов, офисов и других объектов с переменным током 50 Гц.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 2 (двухполюсный)
• Характеристика срабатывания: B - чувствителен к небольшим перегрузкам, оптимален для бытовых нагрузок
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 230 В (переменный ток AC)
• Номинальное напряжение изоляции: 660 В - обеспечивает надёжную изоляцию при скачках напряжения
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Монтаж: скрытый, в распределительном щите
• Количество модулей: 2 (занимает два места в DIN-рейке)
• Глубина монтажа: 74 мм - требует достаточного внутреннего объёма щита
• Поперечное сечение подключаемого провода: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров
• Рабочая температура: от –40 C до +50 C - работает в широком диапазоне температур, включая холодные помещения
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность оборудования
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях II уровня
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к высоковольтным импульсам (молнии, коммутационные выбросы)
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности

Совместимость и монтаж

Устройство предназначено для установки в стандартные распределительные щиты с DIN-рейкой. Монтаж исключительно скрытый - не подходит для открытой установки. Для правильной работы требуется минимум 74 мм глубины внутри шкафа. Подключение проводов осуществляется с помощью винтовых зажимов - рекомендуется использовать провода сечением 1–25 мм2, зачищенные на 8–10 мм. Перед монтажом обязательно отключите питание. Выключатель ВА47-63 PRO Made In China совместим с другими изделиями серии ВА47-63, что позволяет легко формировать однотипные группы защиты.

Безопасность и стандарты

Выключатель автоматический ВА47-63 PRO Made In China соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Обладает классом токоограничения 3 и категорией перенапряжения III, что гарантирует надёжную работу даже при аварийных режимах. Наличие 4000 кВ импульсной прочности делает его устойчивым к грозовым и коммутационным перенапряжениям. IP20 обеспечивает базовую механическую защиту, но не предохраняет от попадания жидкости - не используйте в сырых местах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно защищает от серьёзных КЗ
• Характеристика B - идеально подходит для бытовых нагрузок без ложных срабатываний при запуске приборов
• Широкий диапазон рабочих температур - можно устанавливать в неотапливаемых помещениях
• Класс токоограничения 3 - снижает тепловые и электромагнитные воздействия на оборудование
• Совместимость с типовой DIN-рейкой - удобен для сборки щитов любой конфигурации

Ограничения применения

• Не применяется в цепях с постоянным током - только для переменного тока 50 Гц
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать в ванных, банях, на улице или в сырых подвалах без герметизации
• Не подходит для защиты мощных двигателей с высокими пусковыми токами (например, насосов, подъёмников) - для них нужна характеристика C или D
• Требует минимальной глубины щита 74 мм - не подходит для узких или старых шкафов
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Защита розеточных групп в квартире
• Обеспечение безопасности осветительных цепей в офисе
• Защита сети для холодильника, микроволновки, стиральной машины
• Щитовая защита для вентиляционных установок с низким пусковым током
• Групповые автоматы в частных домах с обычной нагрузкой

Практические советы

• Выбирая автомат ВА47-63 PRO Made In China, проверьте соответствие сечения провода - слишком тонкий провод вызовет нагрев, слишком толстый - плохой контакт
• Перед установкой убедитесь, что щит имеет достаточно места: 2 модуля × 17,5 мм = 35 мм по ширине, 74 мм по глубине
• Используйте этот автомат только как часть системы: он не заменяет УЗО! Для защиты человека от поражения током добавьте отдельное УЗО
• Если в помещении часто возникают скачки напряжения - убедитесь, что другие элементы щита (например, SPD) тоже обеспечивают защиту от перенапряжений
• При замене автомата - всегда сверяйте артикул б0059379 и модель ВА47-63 PRO Made In China, чтобы сохранить совместимость с существующей конструкцией щита
