Автоматический выключатель PRO VA63-3P63C4.5 ВА47-63 3P 63А кривая C 4,5кА | Б0059443 ЭРА

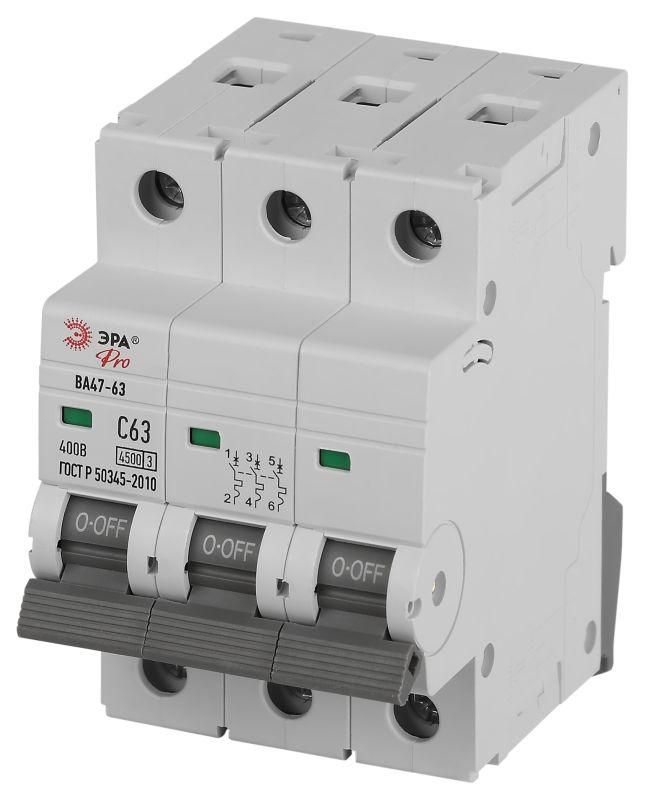

Автоматический выключатель ВА47-63, серия PRO ЭРА - трёхполюсный устройство на 63 А с характеристикой C и отключающей способностью 4,5 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах с скрытым монтажом, особенно там, где требуется надёжная защита оборудования с умеренными пусковыми токами.

Назначение и область применения

Выключатель ВА47-63, серия PRO ЭРА используется для защиты групповых и распределительных цепей переменного тока. Его характерная кривая C позволяет надёжно работать с оборудованием, у которого пусковые токи выше рабочих, но не достигают экстремальных значений - например, с компрессорами, вентиляторами, насосами малой мощности, светильниками с высоким пусковым током и бытовыми станками.

Устройство не предназначено для защиты крупных промышленных двигателей с очень высокими пусковыми токами - для них лучше подходят автоматы с кривой D.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитано устройство.
• Номинальное напряжение изоляции (Ui): 660 В - максимальное напряжение, которое может безопасно выдерживать изоляция между токоведущими частями.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для смешанных нагрузок с умеренным пуском.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на провода и оборудование.
• Номинальное импульсное выдерживаемое напряжение (Uimp): 4000 кВ - устойчивость к скачкам напряжения, таким как удары молнии или коммутационные перенапряжения.
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не защищён от воды. Применяется внутри закрытых щитов.
• Рабочий температурный диапазон: от –40 C до +50 C - допускает эксплуатацию в неотапливаемых помещениях и на улице в герметичных корпусах.
• Частота: 50 Гц - совместим с сетями стандарта Европы/РФ.
• Модульная ширина: 3 модуля - занимает 54 мм в DIN-рейке (стандарт 18 мм на модуль).
• Глубина монтажа: 74 мм - требует достаточного внутреннего объёма в щите для свободной установки.
• Поперечное сечение проводника: 1–25 мм2 - подходит для медных жил от тонких до мощных кабелей.
• Степень загрязнения: 2 - допускает наличие непроводящего загрязнения, типично для помещений с обычным уровнем запыления.
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях второго уровня (например, после входного автомата).

Совместимость и монтаж

Выключатель ВА47-63, серия PRO ЭРА монтируется на стандартную DIN-рейку шириной 35 мм. Установка возможна как в открытых, так и в закрытых щитках благодаря возможности скрытого монтажа. Клеммы позволяют зажимать одножильные и многожильные провода сечением от 1 до 25 мм2 без предварительной обжимки. Для удобства монтажа предусмотрена фиксация в положении “ON/OFF” - можно легко проверить состояние без вскрытия крышки.

Не рекомендуется использовать в щитах с ограниченной глубиной менее 74 мм - может затруднить соединение проводов и обслуживание.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2, что гарантирует соответствие европейским и российским стандартам безопасности. Класс токоограничения 3 и импульсная прочность 4000 кВ обеспечивают надёжную работу даже при аварийных режимах. Конструкция исключает случайный доступ к токоведущим частям при установленной крышке (IP20).

Преимущества

• Высокая отключающая способность (4,5 кА) - подходит для большинства объектов с низким уровнем короткого замыкания.
• Широкий диапазон сечений проводов (1–25 мм2) - универсальность для различных задач, от освещения до силового оборудования.
• Устойчивость к низким температурам (до –40 C) - возможность установки в холодных помещениях, на производстве или в подъездах.
• Класс 3 токоограничения - минимизирует повреждение кабеля и оборудования при КЗ.
• Известный бренд ЭРА - гарантированное качество сборки и долгий срок службы.

Ограничения применения

• Не подходит для защиты мощных промышленных насосов, лифтов, кранов - нужна кривая D.
• IP20 не защищает от влаги - нельзя устанавливать вне закрытых щитов или во влажных помещениях без дополнительной защиты.
• Не предназначен для работы с постоянным током (DC) - только для AC 50 Гц.
• Требует минимальной глубины щита 74 мм - не подходит для узких или старых щитков.

Примеры использования

• Защита группы розеток в офисе или квартире с подключенными компьютерами, принтерами и бытовой техникой.
• Щитовая защита вентиляционных систем в административных зданиях.
• Групповой автомат для насосов в системах водоснабжения частного дома.
• Распределительный щит на производстве с линиями питания сварочных аппаратов и малых станков.

Практические советы

• Выбирая автомат ВА47-63, серия PRO ЭРА, убедитесь, что суммарная нагрузка на цепь не превышает 63 А - учтите все потребители, включая пусковые токи.
• При монтаже используйте провода сечением не меньше 10 мм2 для 63 А - меньшие сечения могут нагреваться при длительной работе.
• Проверьте глубину щита перед покупкой - 74 мм - это не просто размер самого аппарата, а необходимый зазор для подключения и обслуживания.
• Для сложных систем с несколькими автоматами - соблюдайте координацию с верхними защитными устройствами, чтобы избежать ложных срабатываний.
• При замене старого автомата - сравните класс токоограничения: новый ВА47-63 с классом 3 будет безопаснее, чем старые модели с классом 2.
