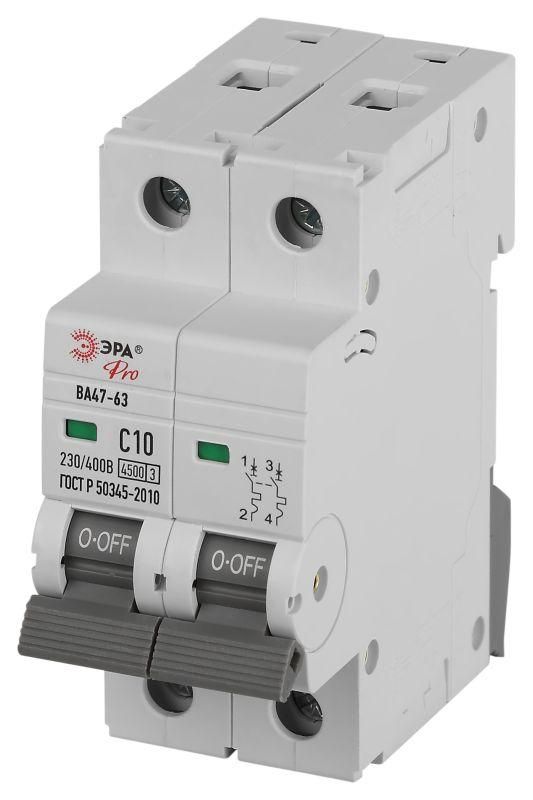

Автоматический выключатель PRO VA63-2P10C4.5 ВА47-63 2P 10А кривая C 4,5кА | Б0059420 ЭРА

Автоматический выключатель ВА47-63 - двухполюсный коммутационный аппарат на 10 А с кривой срабатывания C, предназначенный для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, а артикул б0059420 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, офисных и производственных помещений. Кривая срабатывания C делает его идеальным для оборудования с умеренными пусковыми токами: светодиодные и энергосберегающие светильники, компрессоры, вентиляторы, малые насосы, бытовая техника. Не рекомендован для мощных двигателей с высоким пусковым током - для них нужна кривая D.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на работу в сетях 230/400 В, распространённых в Европе и России.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, что соответствует типичным пусковым токам бытовой техники.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию даже при кратковременных скачках напряжения.
• Импульсное выдерживаемое напряжение: 4000 кВ - устойчив к высоковольтным импульсам (например, от молний или коммутаций).
• Степень защиты IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли. Устанавливается внутри щитков.
• Рабочий диапазон температур: от –40 C до +50 C - работает в холодных и жарких помещениях, включая неотапливаемые зоны.
• Поперечное сечение подключаемых проводов: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров.
• Модульная ширина: 2 модуля - занимает 18 мм в ширину, легко встраивается в стандартные DIN-рейки.
• Глубина монтажа: 74 мм - требует достаточного места в щите для свободной установки и обслуживания.
• Частота: 50 Гц - оптимизирован для работы в сети с частотой 50 Гц, принятой в РФ и странах СНГ.

Совместимость и монтаж

Выключатель ВА47-63 предназначен для установки на DIN-рейку типа 35 мм. Монтаж возможен как в открытых, так и в скрытых щитах - благодаря конструкции корпуса он легко фиксируется и не требует дополнительных креплений. Для подключения используйте провода сечением 1–25 мм2. Зажимы позволяют затянуть провод без предварительной обжимки, но для лучшей надёжности рекомендуется использовать наконечники. Обеспечьте доступ к устройству для проверки и замены. Установка в местах с повышенной влажностью или пылью запрещена - степень защиты IP20 не предусматривает защиту от внешней среды.

Безопасность и стандарты

Автоматический выключатель ВА47-63 соответствует требованиям международного стандарта IEC 60898-1 и российскому ГОСТ Р 50345. Класс токоограничения 3 и уровень испытаний на импульсное напряжение 4000 кВ обеспечивают высокую безопасность при аварийных режимах. Применение в цепях с рабочим напряжением до 400 В и изоляционным напряжением 660 В соответствует категории перенапряжения III - допустимо для распределительных щитов и подводящих линий.

Преимущества

• Универсальная кривая C - оптимальна для большинства бытовых и легкопромышленных нагрузок.
• Высокая отключающая способность 4,5 кА - обеспечивает защиту даже в старых сетях с низким сопротивлением контура.
• Широкий диапазон температур - можно применять в неотапливаемых помещениях, на чердаках, в подвалах.
• Фиксация на DIN-рейке и компактная глубина - удобен для плотной сборки щитов.
• Совместимость с проводами до 25 мм2 - позволяет подключать силовые линии без переходников.

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - только для переменного тока AC.
• Не подходит для защиты мощных двигателей с высоким пусковым током (например, лифты, крупные насосы) - требуется кривая D.
• Защита IP20 исключает использование вне закрытых щитов - нельзя устанавливать на улице, в сырых или пыльных местах.
• Не предназначен для частого ручного включения/выключения - не является рубильником.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО.

Примеры использования

• Щиток квартиры - защита группы розеток и освещения.
• Цеховой щит - питание вентиляторов, компрессоров, малых насосов.
• Общедомовая система - распределение питания по этажам или секциям.
• Кабинеты и офисы - защита компьютеров, серверов, оргтехники.

Практические советы

• Выбирая автомат, убедитесь, что суммарная нагрузка на цепь не превышает 10 А. Перегрузка вызовет частые отключения.
• При монтаже в уже собранный щит проверьте, хватает ли глубины 74 мм - недостаток места может помешать фиксации.
• Для многожильных проводов используйте наконечники - они предотвращают ослабление контакта со временем.
• Не заменяйте этот автомат на более слабый (например, 6 А) без пересчёта нагрузки - это может привести к ложным срабатываниям.
• Если в цепи есть чувствительная электроника - параллельно установите УЗО и/или стабилизатор напряжения.
