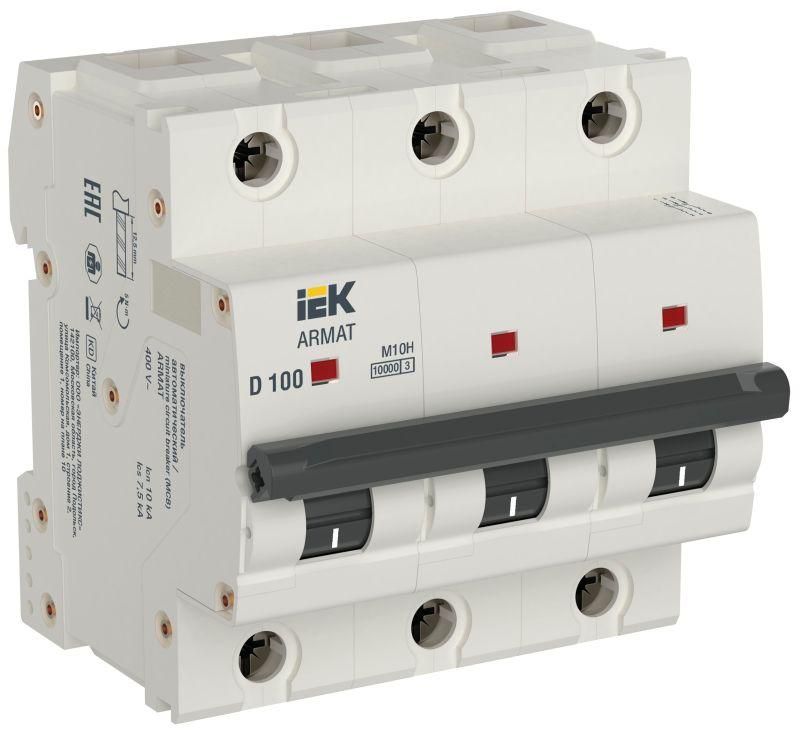

Автоматический выключатель трехполюсный M10H 3P D 100A ARMAT | AR-M10H-3-D100 IEK

Автоматический выключатель модульный трехполюсный M10H 3P D 100A от IEK предназначен для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT рассчитано на работу в промышленных системах с высокими пусковыми токами, например, у двигателей, насосов и конвейеров. Артикул ar-m10h-3-d100 обеспечивает надежную коммутацию при нагрузках до 100 А.

Назначение и область применения

Автоматический выключатель модульный M10H 3P D 100A используется для защиты трёхфазных электрических цепей с номинальным напряжением до 400 В. Характеристика срабатывания «D» позволяет ему выдерживать кратковременные пусковые токи, характерные для мощных электродвигателей, сварочных аппаратов, компрессоров и других оборудования с высоким пусковым током. Подходит для установки в щитах управления производственных линий, насосных станциях, тепловых пунктах и объектах ЖКХ.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - для высоких пусковых токов
• Тип тока: переменный (AC), частота 50 Гц
• Поперечное сечение подключаемых проводов: 1–50 мм2
• Количество модулей: 3 (занимает 3 ширины DIN-рейки)
• Степень защиты IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочая температура: от –40 C до +70 C
• Номинальный момент затяжки клемм: 5 Нм
• Номинальное импульсное выдерживаемое напряжение: 6 кВ
• Степень загрязнения: 2 - для помещений с умеренным уровнем пыли и влаги

Совместимость и монтаж

Автоматический выключатель M10H 3P D 100A монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на провода сечением от 1 до 50 мм2 - включая многожильные и одножильные. Клеммы обеспечивают плотный контакт даже при больших сечениях, что снижает риск нагрева. Устройство совместимо с дополнительными модулями серии AUX: блоки сигнализации, расцепители, блокировки, которые можно установить на боковые стороны. Общая ширина сборки зависит от количества установленных дополнений.

Безопасность и стандарты

Автоматический выключатель серии ARMAT соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для аналогов бытового типа). Применение двухкамерной дугогасительной системы с 24 деионными пластинами повышает безопасность при отключении коротких замыканий. Двойной разрыв контактной системы гарантирует полное отключение всех фаз. Индикатор положения контактов («ON/OFF») позволяет визуально определить состояние автомата без вскрытия щита.

Преимущества

• Увеличенная присоединительная способность - подключение проводов до 50 мм2 без необходимости переходников
• Механизм свободного расцепления обеспечивает мгновенное отключение при аварии, независимо от скорости движения рукоятки
• Омеднённая ферромагнитная скоба и дугогасительный кокон усиливают гашение дуги, продлевая срок службы контактов
• Усиленный корпус выдерживает механические воздействия и повышенные температуры
• Дополнительный изоляционный кожух предотвращает случайные прикосновения к токоведущим частям при открытой крышке
• Возможность подключения до четырёх дополнительных устройств (блоки сигнализации, дистанционного отключения и др.)
• Индикатор положения контактов - упрощает обслуживание и диагностику

Ограничения применения

Автоматический выключатель M10H 3P D 100A не предназначен для работы в условиях с высокой запылённостью, влажностью или агрессивной средой - степень защиты IP20 исключает использование вне закрытых щитов. Не рекомендуется применять в сетях постоянного тока. Также не следует использовать для защиты осветительных цепей или слаботочного оборудования - характеристика «D» слишком «мягкая» для таких задач. Температурный диапазон допускает работу в холодных помещениях, но при температуре ниже –40 C возможны изменения в работе механизма.

Примеры использования

• Защита трёхфазного двигателя 75 кВт на конвейере
• Щит питания насосной станции с тремя насосами
• Распределительный щит промышленного участка с большим количеством пускателей
• Линия питания сварочного аппарата с высоким пусковым током
• Объекты с длительными циклами включения-выключения (компрессоры, лифты)

Практические советы

• При подключении проводов сечением более 25 мм2 используйте наконечники - это повысит надёжность соединения и снизит риск перегрева
• Затягивайте клеммы именно с моментом 5 Нм - недостаточно или чрезмерно сильное затягивание снижает долговечность
• Не устанавливайте автомат рядом с источниками тепла выше +70 C - это может вызвать ложные срабатывания
• Для удалённой диагностики состояния автомата используйте дополнительные модули AUX - они передают сигнал о состоянии «вкл./выкл.» на пульт управления
• Проверьте соответствие посадочного места на DIN-рейке - три модуля должны точно войти без перекоса
• При использовании в щите с несколькими автоматами соблюдайте порядок: автоматы с большей номинальной отключающей способностью - ближе к входу
