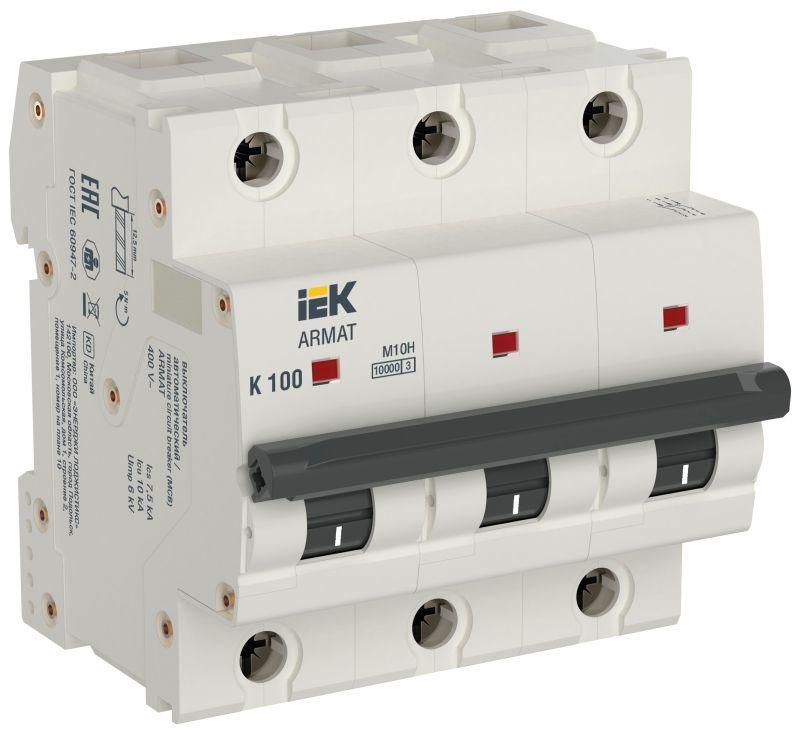

Автоматический выключатель трехполюсный M10H 3P K 100А ARMAT | AR-M10H-3-K100 IEK

Автоматический выключатель трехполюсный модульный M10H K 100А от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки на DIN-рейку в щитах промышленного и коммерческого оборудования, где требуется надежная коммутация токов до 100 А. Артикул ar-m10h-3-k100 обеспечивает устойчивую работу в условиях высоких нагрузок и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель трехполюсный модульный M10H K 100А используется для защиты силовых цепей переменного тока частотой 50 Гц. Он применяется там, где необходима селективная защита с задержкой срабатывания при кратковременных перегрузках - например, на входе в оборудование с высокими пусковыми токами: насосы, компрессоры, конвейеры, сварочные аппараты, большие электродвигатели.

Тип расцепителя K позволяет избежать ложных срабатываний при запуске двигателей, сохраняя при этом защиту от длительных перегрузок и аварийных КЗ. Подходит для установки в распределительных щитах, ящиках управления, промышленных панелях.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В (рабочее), 690 В (изоляция)
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА
• Род тока: переменный (AC), 50 Гц
• Характеристика расцепителя: K - медленное срабатывание при перегрузке, оптимально для индуктивных нагрузок
• Ширина: 3 модуля (54 мм)
• Сечение подключаемых проводов: 1–35 мм2
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочая температура: от –40 C до +70 C
• Номинальное импульсное напряжение: 6 кВ
• Степень загрязнения: 2 - допустимо в помещениях с умеренным уровнем пыли и влаги
• Номинальный момент затяжки клемм: 5 Нм

Совместимость и монтаж

Автоматический выключатель трехполюсный модульный M10H K 100А монтируется на стандартную DIN-рейку типа TS35. Установка занимает несколько секунд - достаточно защелкнуть устройство на рейке. Для подключения используются верхние и нижние зажимы, рассчитанные на провода сечением от 1 до 35 мм2. Присоединительная способность выводов позволяет использовать даже жилы до 50 мм2 при использовании специальных наконечников.

На передней панели есть индикатор положения контактов: «I» - включен, «O» - выключен. Это упрощает визуальный контроль состояния аппарата без вскрытия шкафа. Также возможна установка до четырех дополнительных устройств серии AUX - сигнализирующих контактов, расцепителей минимального напряжения, кнопок дистанционного отключения.

Безопасность и стандарты

Автоматический выключатель M10H K 100А соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Обеспечен двойной разрыв контактной системы - каждая фаза размыкается в двух точках, что повышает безопасность при отключении. Дугогасительная система состоит из двух камер с 24 деионными пластинами, снижающими энергию дуги и предотвращающими повреждение внутренних элементов.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение при КЗ, независимо от скорости движения рукоятки
• Омеднённая ферромагнитная скоба направляет дугу в дугогасительную камеру, ускоряя её гашение
• Дугогасительный кокон дополнительно снижает риск возгорания внутри корпуса
• Усиленный корпус выдерживает механические воздействия и повышенные температуры
• Дополнительный изоляционный кожух защищает от случайного прикосновения к токоведущим частям при открытой крышке
• Напайки на подвижных и неподвижных контактах обеспечивают долговечность соединений и стабильность проводимости

Ограничения применения

Не предназначен для работы в условиях постоянной влажности, проливных дождей или пылевых сред - степень защиты IP20 исключает использование вне закрытых щитов. Не рекомендуется для цепей постоянного тока. Не следует применять в системах с частотой выше 50 Гц. Температурный диапазон –40…+70 C требует учета условий монтажа: нельзя устанавливать рядом с источниками тепла (например, нагревателями) без теплоизоляции. Номинальный момент затяжки 5 Нм обязателен - недостаточно или чрезмерно затянутые клеммы вызывают перегрев и выход из строя.

Примеры использования

• Защита главного ввода в промышленный цех с несколькими двигателями мощностью до 50 кВт
• Щит управления конвейерной линией с пускателями и частотниками
• Распределительный щит торгового центра с группой мощных осветительных и HVAC-систем
• Панель питания насосной станции с трёхфазными насосами

Практические советы

• Выбирая автоматический выключатель M10H K 100А, проверьте соответствие сечения кабеля - используйте провода 16–25 мм2 для максимальной надежности при 100 А
• При подключении многожильных проводов обязательно используйте наконечники, чтобы избежать ослабления контакта
• Для удаленного контроля состояния подключите AUX-блок с сигнализационным контактом - он передаст сигнал о срабатывании в систему SCADA
• Проверяйте момент затяжки клемм динамометрической отверткой - это продлит срок службы и повысит безопасность
• Не устанавливайте более одного автомата на один модуль - M10H K 100А уже занимает 3 модуля, и перегрузка шины невозможна
• При работе в холодных условиях (ниже –20 C) убедитесь, что механизм не замёрз - особенно важен при наличии конденсата
