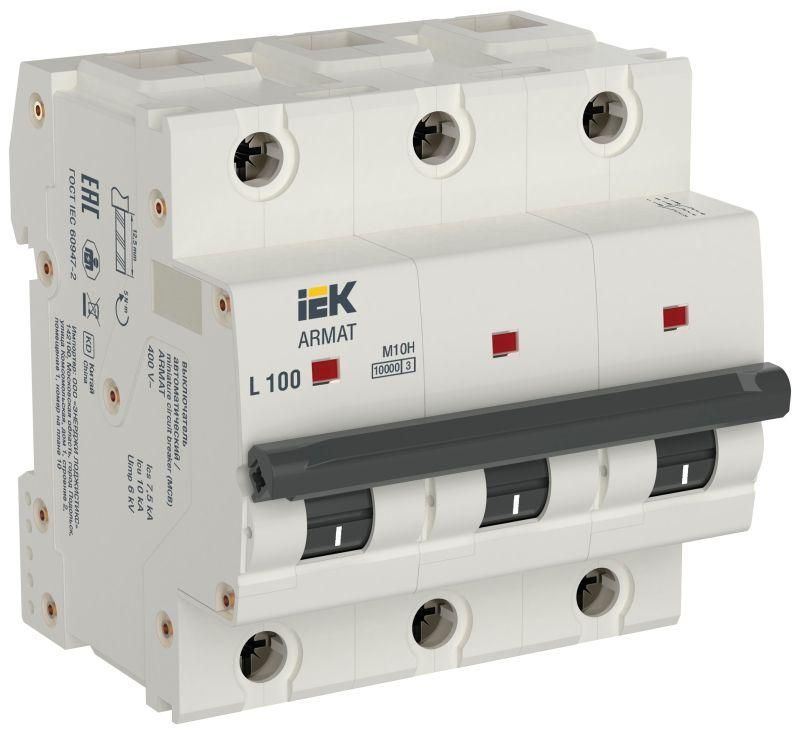

Автоматический выключатель трехполюсный M10H 3P L 100А ARMAT | AR-M10H-3-L100 IEK

Автоматический выключатель трехполюсный модульный M10H L 100А - это надежное устройство защиты от перегрузок и коротких замыканий, предназначенное для установки на DIN-рейку в распределительных щитах. Бренд IEK и артикул ar-m10h-3-l100 указывают на серию ARMAT, которая сочетает высокую коммутационную способность и улучшенную конструкцию для промышленного и коммерческого использования.

Назначение и область применения

Автоматический выключатель трехполюсный модульный M10H L 100А используется для защиты силовых цепей переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, производственных линий, насосных станций, систем вентиляции и других мощных нагрузках. Применяется там, где требуется надежная защита трёхфазных сетей с рабочим током до 100 А.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В (рабочее), 690 В (изоляция)
• Количество полюсов: 3
• Род тока: переменный (AC), частота 50 Гц
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: L - медленное срабатывание при перегрузке, оптимально для пусковых токов двигателей
• Ширина: 3 модуля (54 мм)
• Сечение подключаемых проводов: 1–35 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –40 C до +70 C
• Номинальное импульсное напряжение: 6 кВ
• Степень загрязнения: 2 - допустимо в помещениях с умеренным уровнем пыли и влажности
• Номинальный момент затяжки клемм: 5 Нм

Совместимость и монтаж

Автоматический выключатель трехполюсный модульный M10H L 100А монтируется на стандартную DIN-рейку типа TS35. Установка занимает всего несколько секунд - достаточно защелкнуть устройство на рейке. Клеммы рассчитаны на одножильные и многожильные провода сечением 1–35 мм2; можно использовать наконечники. Для безопасного подключения соблюдайте момент затяжки 5 Нм - недостаточно или слишком сильно затянутые клеммы снижают надежность соединения. Также доступно подключение до четырех дополнительных устройств серии AUX (например, блокировок, сигнализации, расцепителей минимального напряжения).

Безопасность и стандарты

Автоматический выключатель M10H L 100А соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Это гарантирует соответствие международным нормам безопасности, испытаний и долговечности. Двойной разрыв контактной системы и двухкамерная дугогасительная система обеспечивают безопасное отключение даже при максимальной отключающей способности 10 кА.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение при аварии, независимо от скорости движения рукоятки
• Увеличенная присоединительная способность - позволяет подключить провода до 50 мм2 через наконечники (при условии правильного зажима)
• Омеднённая ферромагнитная дугогасительная скоба и две камеры с 24 пластинами повышают эффективность гашения дуги
• Дугогасительный кокон предотвращает выброс горячих частиц при отключении
• Индикатор положения контактов («Вкл./Выкл.») позволяет визуально контролировать состояние без вскрытия корпуса
• Усиленный корпус и дополнительный изоляционный кожух снижают риск поражения током при обслуживании
• Напайки на подвижных и неподвижных контактах уменьшают переходное сопротивление и продлевают срок службы

Ограничения применения

Не применяйте автоматический выключатель M10H L 100А в условиях повышенной запылённости, сырости или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность. Не используйте для защиты цепей постоянного тока. Характеристика L требует наличия значительных пусковых токов - не подходит для освещения или электроники с малыми пусковыми токами. Температурный диапазон –40…+70 C допускает работу в холодных и жарких помещениях, но не в экстремальных условиях (например, рядом с печами или в неотапливаемых шкафах зимой без контроля температуры).

Примеры использования

• Защита трёхфазного двигателя 75 кВт с пуском по схеме «звезда-треугольник»
• Щитовая защита конвейерной линии на пищевом производстве
• Распределительный щит насосной станции с несколькими насосами
• Линия питания компрессора в промышленной вентиляции
• Общий входной автомат в распределительном щите торгового центра

Практические советы

• Выбирая автоматический выключатель M10H L 100А, проверьте, что расчетный ток нагрузки не превышает 80 % от номинала (не более 80 А) для долговечной работы
• При использовании проводов большего сечения (до 50 мм2) обязательно применяйте качественные наконечники и проверяйте плотность зажима
• Для удаленного управления или сигнализации используйте дополнительные устройства серии AUX - они легко крепятся справа от основного автомата
• Проверяйте индикатор положения перед каждым обслуживанием - он показывает реальное состояние контактов, а не положение рукоятки
• Не устанавливайте рядом с источниками тепла выше +70 C - перегрев снижает точность срабатывания расцепителя
• При замене старого автомата убедитесь, что новый имеет ту же ширину (3 модуля) и тип крепления (DIN-рейка)
