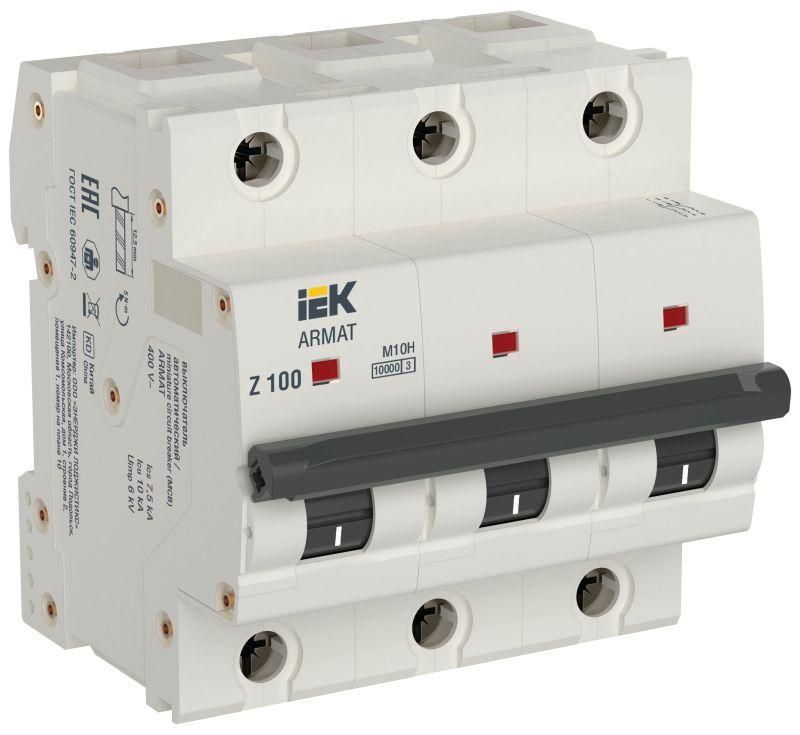

Автоматический выключатель трехполюсный M10H 3P Z 100А ARMAT | AR-M10H-3-Z100 IEK

Автоматический выключатель трехполюсный модульный M10H 3P Z 100А от IEK предназначен для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах с DIN-рейкой и рассчитан на работу в условиях промышленных объектов, где требуется надежная коммутация при высоких токах. Артикул ar-m10h-3-z100 - решение для нагрузок до 100 А с жесткими требованиями к скорости отключения.

Назначение и область применения

Автоматический выключатель трехполюсный модульный M10H 3P Z 100А используется для защиты электрических цепей с высоким пусковым током, где обычные характеристики B, C или D не обеспечивают достаточной селективности. Характеристика Z позволяет отключать цепь при токах, близких к номинальному значению, что делает его идеальным для чувствительных нагрузок - например, преобразователей частоты, светодиодных систем, точного оборудования и электронных блоков управления.

Применяется в промышленных щитах, на участках с частыми пусками двигателей, в системах автоматизации, на конвейерах, в станциях управления. Подходит для установки в помещениях с умеренным уровнем запыленности и влажности.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Род тока: переменный (AC), 50 Гц
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: Z - повышенная чувствительность к перегрузкам, отключение при 2–4 × In
• Ширина: 3 модуля (54 мм)
• Сечение подключаемых проводников: 1 – 35 мм2
• Номинальный момент затяжки клемм: 5 Нм
• Рабочая температура: от -40 C до +70 C
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги
• Номинальное импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения

Совместимость и монтаж

Автоматический выключатель трехполюсный модульный M10H 3P Z 100А монтируется на стандартную DIN-рейку типа TS35. Установка занимает 3 модуля ширины - убедитесь, что в щите достаточно места. Клеммы рассчитаны на провода сечением от 1 до 35 мм2; для медных многожильных проводов рекомендуется использовать наконечники. Максимальное сечение, которое можно подключить - до 50 мм2 при использовании специальных переходников (не входящих в комплект).

На задней части аппарата предусмотрена возможность подключения до четырех дополнительных устройств серии AUX - сигнализирующих контактов, расцепителей минимального напряжения, катушек удаленного включения. Все соединения выполняются через стандартизированные разъемы.

Безопасность и стандарты

Автоматический выключатель M10H 3P Z 100А соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Это гарантирует соответствие международным нормам безопасности, испытаний на долговечность и термическую стойкость. Применение двух дугогасительных камер с 24 пластинами повышает безопасность при отключении больших токов КЗ.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение даже при слабом нажатии рычага - снижает риск заклинивания.
• Дугоотводящая скоба с медным покрытием и ферромагнитными свойствами направляет дугу внутрь камер, предотвращая повреждение корпуса.
• Две дугогасительные камеры с 24 пластинами - вдвое эффективнее одиночной камеры, позволяют гасить дугу быстрее и при более высоких токах.
• Напайка контактных деталей исключает ослабление соединений при нагреве - продлевает срок службы.
• Индикатор положения контактов («Вкл./Выкл.») позволяет визуально определить состояние аппарата без вскрытия щита.
• Усиленный корпус и дополнительный изоляционный кожух снижают риск поражения током при обслуживании.
• Дугогасительный кокон - герметичная система внутри камеры, которая сохраняет эффективность гашения даже после нескольких срабатываний.

Ограничения применения

Не применяется в цепях постоянного тока - только для переменного тока 50 Гц. Не предназначен для работы в условиях сильной запыленности, агрессивных паров или прямого попадания воды - степень защиты IP20 не обеспечивает герметичность. Не следует использовать в качестве основного рубильника для частого ручного включения/выключения - он не рассчитан на механическую износостойкость при таких режимах. Также не рекомендован для защиты цепей с очень длительными пусковыми токами (например, крупные насосы без мягкого старта), так как характеристика Z может вызвать ложные срабатывания.

Примеры использования

• Защита частотного преобразователя мощностью 75 кВт на производстве.
• Отключение питания контроллеров и PLC в автоматизированной линии.
• Щитовая защита для LED-освещения с высоким коэффициентом пускового тока.
• Цепи управления сервоприводами и шаговыми двигателями.
• Распределительные щиты в пищевой промышленности, где важна селективность и быстрая реакция на КЗ.

Практические советы

• При подборе автомата учитывайте, что характеристика Z требует точного расчета нагрузки - если пусковые токи превышают 4×In, лучше выбрать характеристику C или D.
• Затягивайте клеммы строго 5 Нм - недостаточно плотное соединение вызывает перегрев, слишком сильное - повреждает пластиковые элементы.
• Для проводов сечением выше 35 мм2 используйте наконечники с зажимом под болт - не пытайтесь вставить голый провод большего сечения.
• Проверьте совместимость дополнительных устройств AUX перед заказом - они должны быть из той же серии M10H.
• При установке в холодных условиях (-30…-40 C) дайте аппарату адаптироваться к температуре перед первым включением - резкий перепад может влиять на механику расцепителя.
