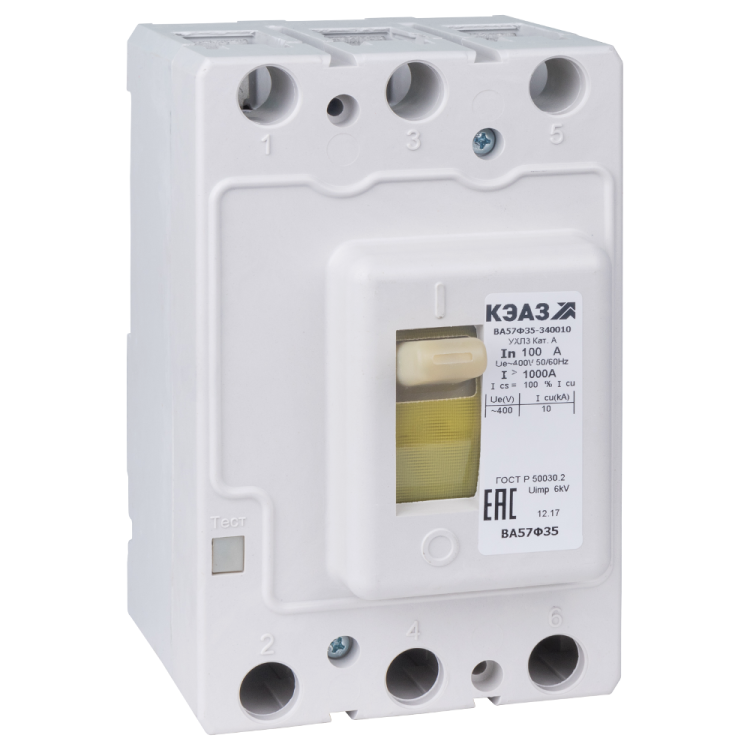

Выключатель автоматический 16А 160Im ВА57Ф35-340010 УХЛ3 400В AC КЭАЗ 109301

Автоматический выключатель ВА57Ф35-340010 от КЭАЗ — трёхполюсный прибор в литом корпусе на 16 А и 400 В переменного тока, предназначен для защиты сетей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Модель рассчитана на жёсткие условия эксплуатации и монтируется на монтажную плату.

Назначение и область применения

ВА57Ф35-340010 используется для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50/60 Гц. Он защищает оборудование от повреждений из-за перегрузок и коротких замыканий. Также позволяет вручную включать и отключать нагрузку — например, при обслуживании или аварийном отключении. Подходит для установки в щитах, пультах управления, на монтажных платах промышленного оборудования.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 3,5 кА
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Уставка срабатывания магнитного расцепителя: 160 А (кратно номинальному току — 10×)
• Диапазон рабочих температур: от –60 °C до +40 °C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Максимальное сечение кабеля: 185 мм²
• Частота: 50 / 60 Гц
• Способ монтажа: на монтажную плату
• Крепление: винтовое
• Привод: ручной рычажковый
• Подключение силовой цепи: винтовые зажимы
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата, с возможностью работы на открытом воздухе при соблюдении условий)
• Наличие дугогасительной камеры: есть (3 камеры — по одной на каждый полюс)
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

ВА57Ф35-340010 монтируется исключительно на монтажную плату — не подходит для DIN-рейки. Для установки требуется сверление отверстий под винтовое крепление. Соединение проводов осуществляется через винтовые зажимы — допускаются медные кабели сечением до 185 мм². Перед монтажом проверьте соответствие габаритов устройства месту установки. Отсутствие вспомогательных контактов означает, что нельзя подключить сигнализацию или удалённое управление — если нужны такие функции, выбирайте другую модификацию.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Применяет двухступенчатую систему защиты: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный — на внезапные скачки тока (до 160 А). Дугогасительные камеры обеспечивают безопасное гашение дуги при отключении под нагрузкой. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2506/20).

Преимущества

• Высокая отключающая способность (3,5 кА) обеспечивает надёжную защиту даже при серьёзных КЗ
• Широкий диапазон рабочих температур (-60…+40 °C) делает устройство пригодным для использования в суровых условиях — например, на открытых площадках или в неотапливаемых помещениях
• Литой корпус повышает механическую прочность и снижает риск повреждения при монтаже
• Простая и проверенная конструкция — минимум компонентов, высокая отказоустойчивость
• Совместим с крупными сечениями кабелей — удобно для мощных потребителей

Ограничения применения

• Не предназначен для частых включений/выключений — только для редких оперативных действий
• IP20 — не защищён от пыли и брызг; не применяйте во влажных или запылённых средах без дополнительной защиты
• Отсутствуют вспомогательные контакты — невозможно подключить сигналы состояния или дистанционное управление
• Монтаж только на плату — не совместим с DIN-рейкой, требует специальной сборки
• Напряжение 400 В — не подходит для сетей выше 400 В (например, 690 В)

Примеры использования

• Защита трёхфазных двигателей на производстве (конвейеры, насосы, компрессоры)
• Щиты управления технологическим оборудованием в пищевой, химической и металлургической промышленности
• Распределительные пункты на объектах с экстремальным климатом — Арктика, горные районы, зимние участки железных дорог
• Интеграция в панели автоматизации, где требуется компактное решение с высокой отключающей способностью

Практические советы

• Выбирая ВА57Ф35-340010, убедитесь, что ваша нагрузка не превышает 16 А постоянного тока — при превышении возможны ложные срабатывания
• При монтаже затягивайте винты равномерно и с усилием, указанным в руководстве — переусилие повредит контактные поверхности
• Проверяйте сечение кабеля перед подключением: более толстые провода (более 185 мм²) не войдут в зажим
• Если нужна возможность дистанционного контроля — рассмотрите другие модели серии ВА57 с вспомогательными контактами
• Для эксплуатации при температурах ниже –40 °C рекомендуется предварительный прогрев устройства перед первым включением
