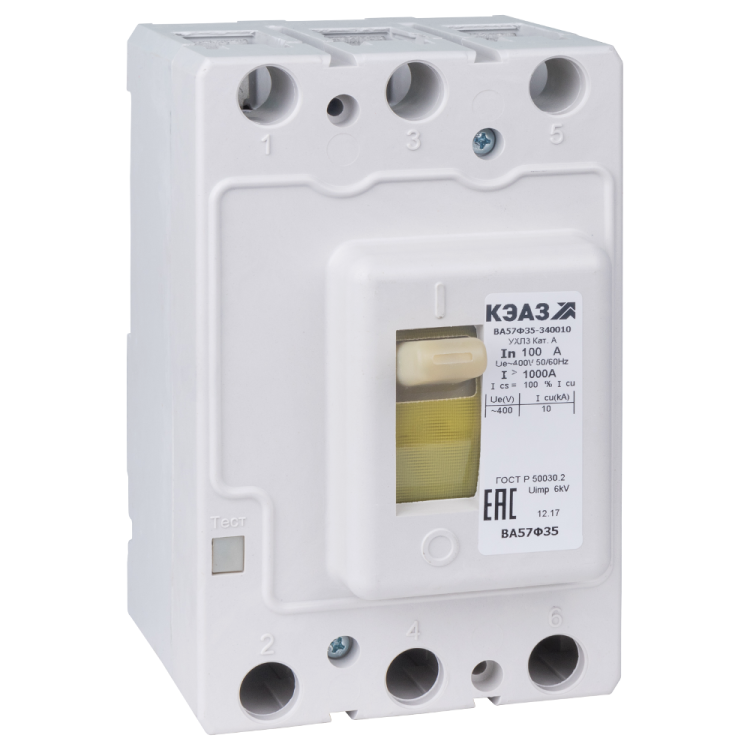

Выключатель автоматический 40А 400Im ВА57Ф35-340010 УХЛ3 400В AC КЭАЗ 109325

Автоматический выключатель ВА57Ф35 от КЭАЗ - трёхполюсный прибор в литом корпусе на 40 А и 400 В переменного тока, предназначен для защиты сетей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Артикул 340010 соответствует модели с уставкой магнитного расцепления 400 А и климатическим исполнением УХЛ3.

Назначение и область применения

Выключатель автоматический ВА57Ф35 используется для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50/60 Гц. Он защищает оборудование от повреждений из-за перегрузок и коротких замыканий. Также позволяет вручную включать и отключать нагрузку - например, при обслуживании или аварийном отключении. Подходит для установки в щитах на производстве, в системах конвейеров, насосных станциях, промышленных станках и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Тип расцепителей: тепловой (для перегрузок) и электромагнитный (для коротких замыканий)
• Уставка срабатывания магнитного расцепителя: 400 А - сработает при токе, превышающем номинал в 10 раз
• Частота: 50 / 60 Гц
• Максимальное сечение кабеля: 185 мм2 - можно подключать мощные провода
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, рассчитан на умеренно холодный и влажный климат
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Способ монтажа: на монтажную плату (панель)
• Крепление: винтовое
• Тип подключения: винтовые зажимы для силовых и управляющих цепей
• Тип элемента управления: рычажковый переключатель
• Привод: ручной
• Дугогасительная камера: есть - обеспечивает гашение дуги при отключении больших токов
• Количество вспомогательных контактов: 0 - нет возможности подключить сигнализацию или удалённое управление

Совместимость и монтаж

Выключатель ВА57Ф35 монтируется на монтажную плиту или DIN-рейку через специальные крепления, предусмотренные конструкцией. Для установки требуется свободное место вокруг аппарата - минимум 50 мм с боков и сверху для теплоотвода. Подключение выполняется через винтовые зажимы: жилы кабеля должны быть зачищены на 10–12 мм, затяжка - усилием 1,5–2 Нм. Не допускается использование многожильных проводов без наконечников. Монтаж возможен только в вертикальном положении - горизонтальная установка снижает надёжность работы расцепителей.

Безопасность и стандарты

Автоматический выключатель ВА57Ф35 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Продукт внесён в реестр радиоэлектронной продукции под кодом РЭ-2506/20. Конструкция обеспечивает безопасную работу при соблюдении условий эксплуатации: не превышать номинальные токи, не использовать вне указанного диапазона температур, не применять в средах с агрессивными химикатами или взрывоопасной пылью.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для промышленных сетей с большими токами КЗ
• Надёжные тепловой и электромагнитный расцепители - точная защита как от длительных перегрузок, так и от внезапных КЗ
• Широкий диапазон рабочих температур (-60…+40 C) - годится для холодных помещений и открытых площадок
• Простая и прочная конструкция в литом корпусе - устойчив к механическим воздействиям
• Поддержка кабелей до 185 мм2 - совместим с мощными линиями питания

Ограничения применения

• Не предназначен для частых включений/выключений - только для редких оперативных действий
• Отсутствие вспомогательных контактов - нельзя подключить сигналы состояния или дистанционное управление
• Защита IP20 - не подходит для влажных, пыльных или наружных установок
• Только стационарная установка - не перемещается после монтажа
• Не имеет функции регулировки порога срабатывания - уставка фиксирована на 400 А

Примеры использования

• Щитовая автоматики на заводе - защита линии питания конвейерной системы
• Распределительный шкаф насосной станции - отключение при перегреве двигателя
• Цеховые панели управления - ручное отключение оборудования перед техобслуживанием
• Объекты с низкотемпературным режимом: холодильные камеры, зимние участки трубопроводов

Практические советы

• Выбирая автомат ВА57Ф35, проверьте соответствие номинала нагрузки - не превышайте 40 А постоянного тока, даже если напряжение ниже 400 В
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы теплового расцепителя
• При использовании в условиях низких температур (-40 C и ниже) предварительно прогрейте устройство перед первым включением
• Не используйте этот аппарат вместо УЗО - он не защищает от утечек тока на землю
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контакта вызывает нагрев и выход из строя
• Для модернизации системы с сигнализацией выбирайте другие модели серии ВА57 с вспомогательными контактами
