Выключатель автоматический 50А 500Im ВА57Ф35-340010 УХЛ3 400В AC КЭАЗ 109332

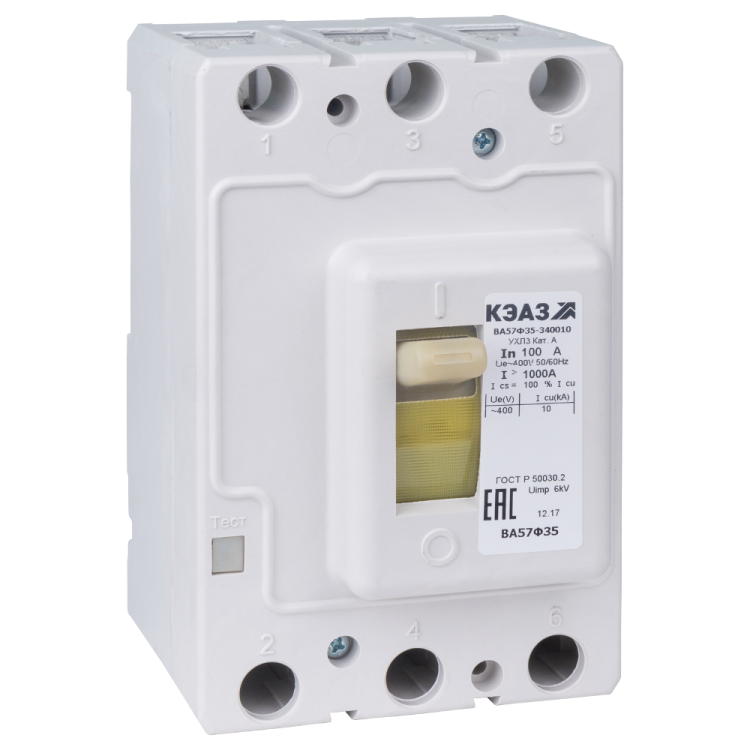

Автоматический выключатель ВА57Ф35-340010 от КЭАЗ — трёхполюсный прибор в литом корпусе на 50 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий при напряжении до 400 В переменного тока. Подходит для стационарной установки на монтажную плату в условиях умеренного и холодного климата.

Назначение и область применения

ВА57Ф35-340010 используется для защиты электрических сетей с напряжением 400 В переменного тока частотой 50–60 Гц. Он обеспечивает автоматическое отключение при превышении допустимого тока — как при длительной перегрузке, так и при внезапном коротком замыкании. Также выключатель позволяет вручную включать и отключать цепь при необходимости. Применяется в распределительных щитах, на производстве, в системах автоматизации, где требуется надёжная защита мощных нагрузок — например, двигатели, нагреватели, конвейеры.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА
• Тип расцепителя: комбинированный — тепловой (для перегрузки) и электромагнитный (для короткого замыкания)
• Уставка срабатывания магнитного расцепителя: 500 А (фиксированная, не регулируемая)
• Частота: 50 / 60 Гц
• Климатическое исполнение: УХЛ3 — работает при температурах от –60 °C до +40 °C
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Максимальное сечение кабеля: 185 мм²
• Тип подключения: винтовые зажимы
• Привод: ручной рычажковый
• Конструкция: стационарная, монтаж на плату
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

ВА57Ф35-340010 рассчитан на монтаж на монтажную плату с помощью винтового крепления. Для установки необходима поверхность, соответствующая габаритам устройства. Подключение проводов осуществляется через винтовые зажимы — максимальное сечение жилы — 185 мм². Убедитесь, что площадка для монтажа имеет достаточную прочность и возможность вентиляции. Выключатель не предназначен для DIN-рейки. Совместим с другими устройствами серии ВА57, если требования по току и напряжению совпадают.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2506/20). Конструкция обеспечивает безопасное гашение дуги при отключении больших токов благодаря наличию трёх отдельных дугогасительных камер. Несмотря на высокую отключающую способность (10 кА), устройство не защищает от внешних воздействий — степень IP20 требует установки внутри закрытого шкафа.

Преимущества

• Высокая отключающая способность — 10 кА — обеспечивает надёжную защиту даже при серьёзных аварийных режимах
• Комбинированный расцепитель сочетает точность тепловой защиты и быстродействие электромагнитного срабатывания
• Широкий диапазон рабочих температур (-60…+40 °C) делает пригодным для использования в суровых климатических условиях
• Литой корпус повышает механическую прочность и снижает риск повреждения внутренних компонентов
• Поддержка крупных сечений кабелей (до 185 мм²) упрощает подключение мощных потребителей

Ограничения применения

• Не предназначен для установки на DIN-рейку — только монтаж на плату
• Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния (вкл./выкл.)
• Защита IP20 требует обязательного размещения в закрытом щите — нельзя использовать на открытом воздухе или во влажных помещениях
• Уставка магнитного расцепителя фиксирована на 500 А — невозможно настроить чувствительность к КЗ
• Не рекомендован для частого ручного включения/отключения — предназначен для нечастых операций

Примеры использования

• Щитовая защита трёхфазного электродвигателя мощностью до 22 кВт
• Защита системы конвейеров на пищевом производстве
• Распределительный щит в холодильной установке с экстремально низкими температурами
• Цепи питания сварочных аппаратов в условиях завода

Практические советы

• При подключении используйте только медные кабели сечением до 185 мм² — алюминиевые не рекомендуются из-за различий в коэффициентах расширения
• Обязательно проверьте соответствие посадочного места перед монтажом — размеры устройства отличаются от стандартных модулей на DIN-рейке
• Избегайте установки рядом с источниками тепла выше +40 °C — даже при заявленном диапазоне UHL3 перегрев снижает срок службы
• Проверяйте затяжку винтов после первых нескольких включений — возможна усадка проводника
• Для систем, требующих сигнализации состояния, выбирайте модели с вспомогательными контактами — ВА57Ф35-340010 таких не имеет
