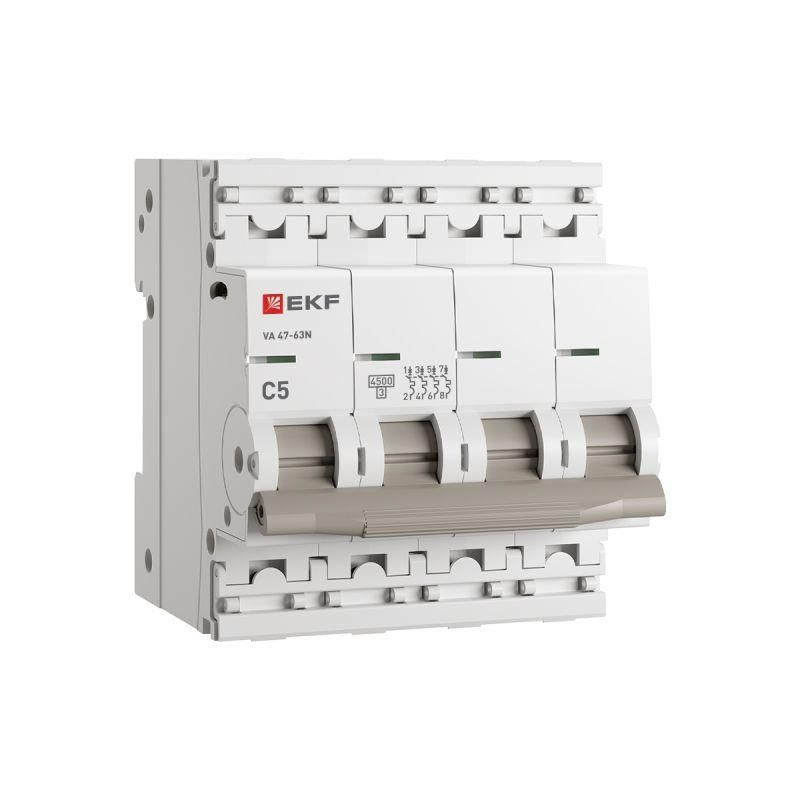

Автоматический выключатель ВА 47-63N 4P 5А (C) 4,5 кА PROXIMA - M634405C EKF

Автоматический выключатель ВА 47-63N 4P 5А (C) 4,5 кА от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и общественных объектах. Этот четырёхполюсный прибор с номинальным током 5 А и характеристикой C обеспечивает надёжную работу в сетях до 400 В, а его компактная конструкция и возможность пломбировки делают его удобным для установки в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА 47-63N 4P 5А (C) 4,5 кА используется для защиты однофазных и трёхфазных цепей с нейтралью. Применяется в жилых домах, офисах, торговых помещениях и других объектах, где требуется защита от перегрузок и КЗ. Подходит для питания групп освещения, розеточных контуров, маломощного оборудования. Четыре полюса позволяют отключать одновременно все фазы и ноль - важно для систем с коммутируемым нейтральным проводником.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели).
• Номинальное напряжение: 400 В AC - рассчитан на использование в трёхфазных сетях 230/400 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Количество полюсов: 4 - три фазы + нейтраль, все отключаются одновременно.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию при повышенных напряжениях.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от грозовых разрядов).
• Сечение провода: 1–16 мм2 - совместим с большинством медных проводов, используемых в жилых и коммерческих установках.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды - устанавливается внутри щита.
• Частота: 50–60 Гц - работает в сетях России и Европы.
• Ширина: 4 модуля (18 мм × 4 = 72 мм) - занимает стандартное место в DIN-рейке.
• Рабочий диапазон температур: от –40 C до +55 C - подходит для установки в неотапливаемых помещениях.
• Глубина монтажа: 72 мм - требует достаточного внутреннего объёма щита.
• Степень загрязнения 2: допускает наличие неметаллической пыли и временной конденсации - типично для помещений с нормальной влажностью.
• Коммутируемый нейтральный проводник: да - ноль отключается вместе с фазами, что повышает безопасность при обслуживании.

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 4P 5А (C) 4,5 кА монтируется на DIN-рейку шириной 35 мм. Установка выполняется стандартно: фиксируется защёлкой, затем подключаются провода через винтовые зажимы. Для подключения используются провода сечением 1–16 мм2. Все зажимы закрыты пластиковой крышкой - перед работой её необходимо снять. После монтажа крышку можно снова закрыть и запломбировать - это предотвращает несанкционированное вмешательство. Монтаж возможен в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N 4P 5А (C) 4,5 кА соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей для бытовых и аналогичных применений. Конструкция обеспечивает электробезопасность: изолирующий корпус, отключение всех полюсов, в том числе нулевого, и индикатор положения контактов на лицевой панели. Индикатор показывает, находится ли выключатель во включенном (вверх) или отключенном (вниз) состоянии - это снижает риск случайного включения при ремонте.

Преимущества

• Удобная рукоятка с чётким ходом - легко включать и отключать даже в перчатках.
• Индикатор состояния контактов - позволяет визуально контролировать положение автомата без тестера.
• Пломбируемая крышка - исключает доступ к зажимам после монтажа, повышает безопасность и соответствие правилам энергонадзора.
• Поддержка коммутируемого нуля - важное преимущество для современных систем, где ноль тоже должен отключаться.
• Увеличенный рабочий диапазон температур - надёжно работает в холодных помещениях (например, на лестничных клетках или в подвалах).

Ограничения применения

• Не предназначена для установки вне щита - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для мощных двигателей с высоким пусковым током (например, крупные компрессоры, насосы свыше 2 кВт); для них лучше использовать характеристику D.
• Не следует использовать в условиях сильного загрязнения (металлическая пыль, агрессивные пары) - степень загрязнения 2 недостаточна.
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трёхфазной группы розеток в офисе с нейтралью - отключает все проводники при аварии.
• Щитовая защита освещения в многоэтажном жилом доме - особенно актуально, когда ноль коммутируется.
• Питание конвейерной линии с управляемым нулём - обеспечивает полное отключение при необходимости ремонта.
• Распределительный щит в неотапливаемом помещении (гараж, подвал) - благодаря широкому температурному диапазону.

Практические советы

• Перед монтажом проверьте, чтобы сечение подключаемого провода попадало в диапазон 1–16 мм2 - слишком тонкий провод может перегреваться, слишком толстый - плохо зажиматься.
• При подключении нуля соблюдайте полярность: вход и выход должны быть правильно ориентированы, так как ноль коммутируется.
• Если вы устанавливаете несколько автоматов рядом, убедитесь, что глубина щита минимум 72 мм - иначе он не поместится.
• После монтажа обязательно закрывайте крышку и пломбируйте - это обязательное требование для многих организаций и инспекторов Энергонадзора.
• Этот автомат - часть серии PROxima от EKF. Он совместим с другими изделиями этой серии: одинаковый дизайн, шаг монтажа, тип зажимов - удобно для сборки щитов.
