Автоматический выключатель 4Р 5А характеристика C ВА-101 4.5кА - 11282DEK APC

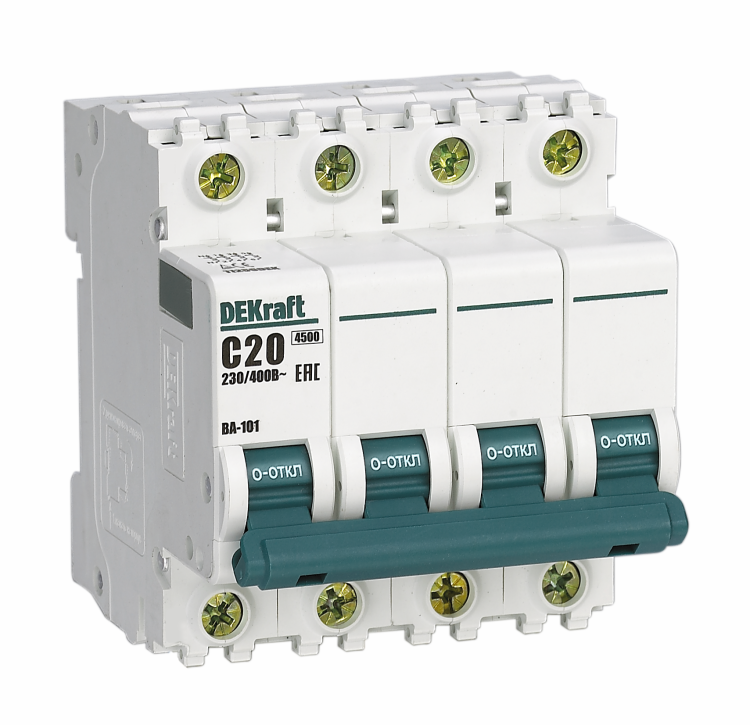

Автоматический выключатель ВА-101 от DEKRAFT - четырёхполюсный модульный аппарат на 5 А с характеристикой C и отключающей способностью 4,5 кА. Предназначен для защиты электропроводки и оборудования в промышленных и бытовых сетях переменного тока 400 В, устанавливается на DIN-рейку. Прочная конструкция и термостабильность делают его надёжным решением для нагрузок с пусковыми токами.

Назначение и область применения

ВА-101 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для питания групповой проводки, электрооборудования и машин с умеренными пусковыми токами - например, насосов, вентиляторов, светильников, малых станков. Применяется в промышленных щитах, жилых домах, офисах и объектах с небольшим энергопотреблением. Учитывая наличие коммутируемого нейтрального проводника, устройство можно использовать в системах TN-S и TN-C-S.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания;
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазную сеть с нулём;
• Количество полюсов: 4 - защищает все фазы и нейтраль одновременно;
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - реагирует на токи в 5–10 крат от номинала, оптимальна для нагрузок с пусковыми импульсами (электродвигатели, освещение);
• Класс токоограничения: 3 - быстро ограничивает энергию КЗ, снижая риск повреждений оборудования;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; не предназначен для открытых площадок;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого размера;
• Модульная ширина: 4 М - занимает 4 модуля на DIN-рейке (72 мм);
• Глубина монтажа: 73 мм - требует достаточного места внутри щита;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность в помещениях;
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов;
• С коммутируемым нейтральным проводником: да - нейтраль также размыкается при отключении, что важно для безопасности при обслуживании;
• Исполнение: стационарное - не предназначено для перемещения или частого извлечения.

Совместимость и монтаж

ВА-101 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используйте клеммы с зажимом на 25 мм2 - предварительно зачистите жилы на 10–12 мм. Обязательно затяните болты усилием, соответствующим рекомендациям производителя - недостаточно плотный контакт вызывает нагрев. Убедитесь, что глубина щита минимум 73 мм. При установке в многомодульном щите соблюдайте интервал между аппаратами - не менее 5 мм для теплоотвода. Коммутируемый нейтральный проводник требует правильной маркировки и подключения к нулевой шине через отдельный вывод.

Безопасность и стандарты

ВА-101 соответствует требованиям ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2), ГОСТ 9098-78 и техрегламенту ТР ТС 004/2011. Сертифицирован для использования в РФ и ЕАЭС. Конструкция исключает доступ к токоведущим частям при закрытой лицевой панели. Класс токоограничения 3 снижает тепловую нагрузку на кабели при КЗ. Отключение всех полюсов, включая нейтраль, повышает безопасность при ремонтах.

Особенности конструкции

Корпус ВА-101 усилен 5 монолитными заклёпками - это увеличивает механическую прочность и долговечность. Сплошная передняя панель препятствует случайному контакту с внутренними элементами. Боковые каналы охлаждения обеспечивают лучший отвод тепла при длительной работе при высоких температурах. Механизм расцепления нового поколения срабатывает быстрее старых аналогов, особенно при резком скачке тока. Производство полностью автоматизировано - каждый экземпляр проходит тестирование на срабатывание и герметичность.

Преимущества

• Защита нейтрали - повышает безопасность при работах на оборудовании;
• Высокая отключающая способность (4,5 кА) - подходит для сетей с потенциально большими токами КЗ;
• Термическая стабильность благодаря боковым каналам - меньше рисков перегрева в плотных щитах;
• Прочная сборка - снижает вероятность деформации корпуса при внешних воздействиях;
• Соответствие российским нормам - легально применяется в любых проектах в РФ.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от воды и пыли;
• Не подходит для мощных двигателей с высокими пусковыми токами (>50 А) - характеристика C имеет ограниченный диапазон срабатывания;
• Не рекомендуется для частого включения/выключения - не является переключателем, предназначен для защиты, а не для операционного управления;
• Требует свободного пространства вокруг - из-за глубины 73 мм и теплоотвода нельзя устанавливать слишком плотно;
• Не совместим с системами DC - работает только с переменным током 50 Гц.

Примеры использования

• Щитовая на этаже жилого дома - защита группы розеток и освещения;
• Цеховое оборудование - питание станка с асинхронным двигателем 1,5 кВт;
• Обслуживание HVAC - управление вентиляционными установками;
• Комнатные распределительные щиты в административных зданиях - защита нескольких линий с нейтралью;
• Системы автономного освещения - когда требуется отключение всех проводников при аварии.

Практические советы

• Выбирая ВА-101, проверьте соответствие номинального тока нагрузке - не превышайте 5 А на одну линию;
• При использовании в условиях высокой температуры (например, рядом с трансформаторами) предусмотрите принудительную вентиляцию щита;
• Не заменяйте этот аппарат на более слабые модели - даже 10 А с характеристикой B могут не сработать при КЗ в вашей сети;
• При монтаже в щит с несколькими автоматами - располагайте ВА-101 так, чтобы был доступ к рычагу включения/отключения;
• Проверяйте целостность клемм каждые 6–12 месяцев - особенно в местах с вибрацией или колебаниями температуры;
• Артикул 11282dek - единственный идентификатор для заказа запасных частей или замены - сохраняйте его при закупках.
