Автоматический выключатель 4Р 4А характеристика C ВА-101 4.5кА - 11281DEK APC

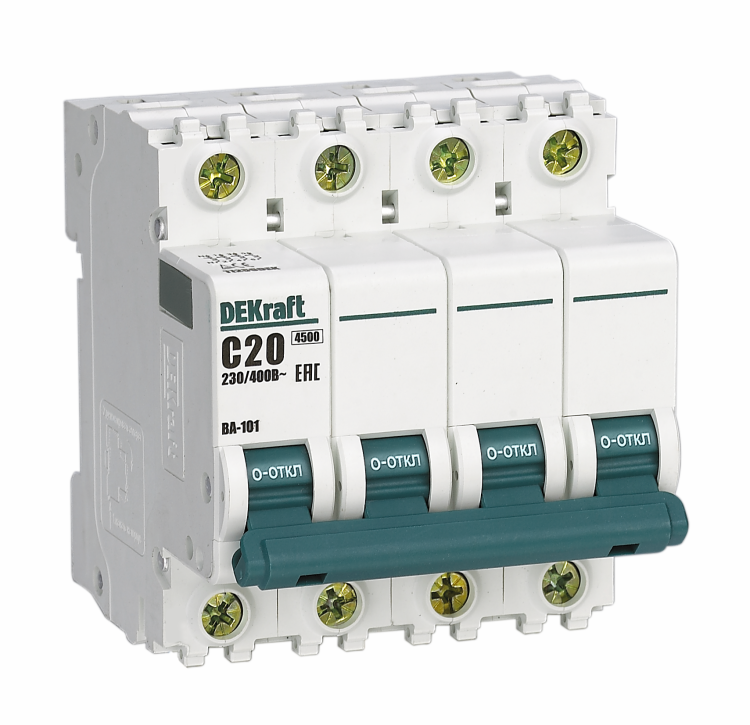

Автоматический выключатель ВА-101 от DEKraft - четырёхполюсное устройство на 4 А с характеристикой C и отключающей способностью 4,5 кА, предназначенное для защиты электрических цепей в промышленных и бытовых системах. Устройство устанавливается на DIN-рейку и соответствует требованиям ГОСТ и ТР ТС.

Назначение и область применения

Автоматический выключатель ВА-101 защищает электрические сети от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных объектов и оборудования с индуктивной нагрузкой - например, двигателей, насосов, компрессоров. Применяется там, где требуется надёжная защита трёхфазной цепи с нулевым проводником.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания.
• Количество полюсов: 4 - защита всех фаз и нейтрали одновременно.
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала, оптимальна для нагрузок с пусковыми токами (электродвигатели, освещение).
• Отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно прервать.
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трёхфазную сеть 230/400 В.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на провода.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри щита.
• Модульная ширина: 4 модуля (72 мм) - занимает 4 стандартных места на DIN-рейке.
• Глубина монтажа: 73 мм - необходимый зазор для правильной установки.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения.
• С нейтральным проводником: да - нейтраль проходит через аппарат и также защищена.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность.

Совместимость и монтаж

Автоматический выключатель ВА-101 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - затягивать необходимо усилием, соответствующим сечению кабеля (не более 25 мм2). Установка возможна только в закрытых щитах из-за степени защиты IP20. Обязательно соблюдать минимальную глубину монтажа 73 мм - иначе невозможно полноценное запирание механизма.

Безопасность и стандарты

Выключатель соответствует:

• ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2)
• ГОСТ 9098-78 - требования к автоматическим выключателям
• ТР ТС 004/2011 - безопасность низковольтного оборудования в ЕАЭС

Сплошная лицевая панель предотвращает случайное прикосновение к контактам. Механизм расцепления выполнен с учётом требований безопасности и проходит автоматизированный контроль качества.

Преимущества

• Повышенная механическая прочность благодаря 5 монолитным заклёпкам - меньше риск деформации корпуса при ударах или вибрациях.
• Боковые каналы охлаждения обеспечивают стабильную работу при длительной нагрузке и высокой температуре окружающей среды.
• Защита нейтрали - исключает опасность потери нулевого провода при аварийных ситуациях.
• Класс токоограничения 3 - снижает риск повреждения кабелей и оборудования при КЗ.
• Совместимость с другими изделиями серии ВА-101 - удобно формировать унифицированные щиты.

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP20 не защищает от пыли, влаги и брызг.
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные двигатели >5 кВт), так как характеристика C может давать ложные срабатывания.
• Не предназначен для частого ручного включения/выключения - предназначен для защиты, а не для регулярной коммутации.
• Не используется в условиях экстремальных температур ниже −40C или выше +40C - даже при исполнении УХЛ4.

Примеры использования

• Щитовая защита трёхфазного станка с асинхронным двигателем мощностью до 2,2 кВт.
• Распределительный щит многоквартирного дома - защита одной группы розеток и освещения.
• Контроль питания конвейерной линии с несколькими маломощными двигателями.
• Оборудование на производстве с импульсными нагрузками - сварочные аппараты, инверторы.

Практические советы

• Выбирая автомат ВА-101, проверьте соответствие сечения кабеля - не используйте провода больше 25 мм2, иначе есть риск перегрева контактов.
• При сборке щита оставляйте минимум 75 мм свободного пространства за устройством - это гарантирует правильное защёлкивание и доступ для обслуживания.
• Не смешивайте автоматы ВА-101 с продукцией других брендов в одном щите без проверки совместимости по габаритам и креплению.
• Для помещений с высокой влажностью (бани, подвалы) обязательно используйте герметичные щиты - сам выключатель не имеет защиты от воды.
• При замене старого автомата - убедитесь, что новый имеет ту же характеристику C и аналогичную отключающую способность (4,5 кА).
