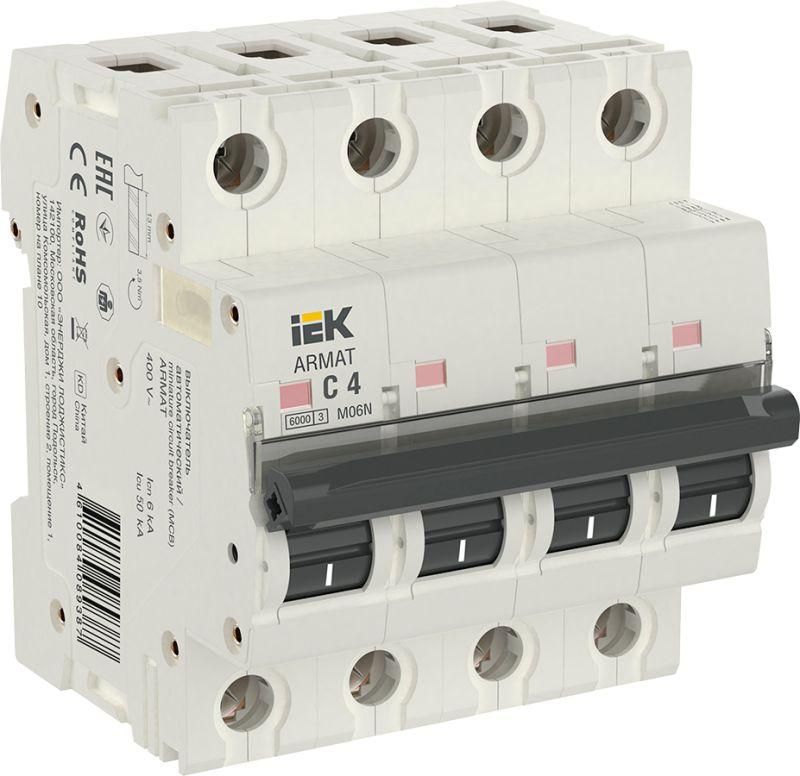

Выключатель автоматический четырехполюсный M06N 4P C 4А 6кА ARMAT | AR-M06N-4-C004 IEK

Автоматический выключатель четырехполюсный C 4А 6кА M06N - устройство для защиты четырёхпроводной сети переменного тока от перегрузок и коротких замыканий. Произведён бренда IEK в серии ARMAT, артикул ar-m06n-4-c004, подходит для установки в щитках жилых и общественных зданий.

Назначение и область применения

Автоматический выключатель четырехполюсный C 4А 6кА M06N защищает электрические цепи с четырьмя фазами и нулём - например, трёхфазные нагрузки с нейтралью: электрокотлы, насосы, системы вентиляции, оборудование на производстве. Применяется в бытовых и коммерческих распределительных щитах, где требуется одновременное отключение всех проводников при аварии.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может держать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, соответствует трёхфазным системам 230/400 В
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика расцепления: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, двигатели, освещение)
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту от короткого замыкания и длительной перегрузки
• Напряжение изоляции Ui: 500 В - предел, при котором сохраняется электроизоляция между частями устройства
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (по 17,5 мм каждый) на рейке
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочий диапазон температур: -40…+70 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ4 - предназначен для умеренного и холодного климата, в условиях с повышенной влажностью
• Цвет корпуса: белый - совместим с большинством стандартных щитов
• Гарантия: 15 лет - один из самых длинных сроков среди аналогичных устройств

Совместимость и монтаж

Автоматический выключатель четырехполюсный C 4А 6кА M06N монтируется на DIN-рейку шириной 35 мм. Подходит для установки в любые щиты, поддерживающие стандартную рейку. Для подключения используйте клеммы с зажимом под провода до 25 мм2. Все четыре полюса отключаются одновременно - важно соблюдать правильную последовательность подвода фаз и нуля. Не допускается установка вне щита - степень защиты IP20 не защищает от внешней среды.

Безопасность и стандарты

Автоматический выключатель четырехполюсный C 4А 6кА M06N соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Обеспечивает классическую двухступенчатую защиту: тепловая - против перегрузок, электромагнитная - против КЗ. Сертифицирован для использования в бытовых и аналогичных непроизводственных объектах.

Преимущества

• Четыре полюса обеспечивают полное отключение всей цепи - снижает риск поражения током при обслуживании
• Характеристика C оптимальна для смешанных нагрузок - не ложные срабатывания при запуске двигателей
• Широкий диапазон температур - надёжно работает даже в неотапливаемых помещениях зимой
• 15-летняя гарантия - указывает на высокую долговечность компонентов
• Поддержка кабелей до 25 мм2 - удобно для мощных потребителей без переходников

Ограничения применения

• Не применяется в промышленных объектах с высокими пусковыми токами - для них нужны характеристики D
• IP20 исключает использование во влажных местах (ванная, баня, улица) - обязательно помещать внутрь герметичного щита
• Номинальный ток 4 А слишком мал для мощных нагревательных приборов - выбирайте 10 А и выше для плит, бойлеров
• Не предназначен для работы с постоянным током - только переменный AC 50 Гц

Примеры использования

• Защита трёхфазного электрокотла 3 кВт с нейтральным проводником
• Отключение питания конвейерной линии с управлением через PLC
• Щитовая защита группы розеток в офисе с компьютерами и оргтехникой
• Распределительный щит многоквартирного дома - для отдельной линии с нулём

Практические советы

• Проверьте посадочные размеры перед покупкой - 4 модуля должны поместиться в вашем щите
• При подключении кабелей сечением более 16 мм2 используйте наконечники - так надёжнее и легче затянуть клемму
• Не путайте с трехполюсными выключателями - здесь все четыре проводника (L1, L2, L3, N) отключаются вместе
• Если нужна защита от скачков напряжения - добавьте УЗО после этого автомата
• Для проверки работоспособности используйте кнопку “T” - она имитирует тестовое КЗ
