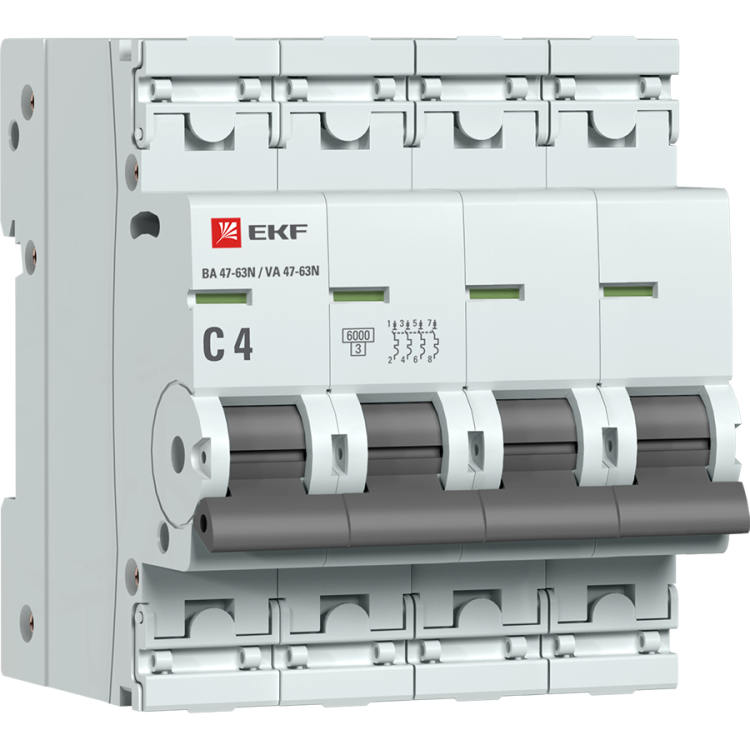

Автоматический выключатель 4P 4А (C) 6кА ВА 47-63N PROxima - M636404C EKF

Автоматический выключатель 4-полюсный 4А (C) 6кА ВА 47-63N PROxima от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется одновременная коммутация четырёх фаз. Артикул m636404c относится к обновлённой серии PROxima с повышенной надёжностью и удобством монтажа.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima используется для защиты сетей переменного тока с номинальным напряжением до 230 В. Четыре полюса позволяют отключать все фазы одновременно - это важно для трёхфазных нагрузок и систем с общим нулём. Подходит для защиты групповых линий в щитах: освещение, розеточные группы, оборудование на предприятиях, насосы, вентиляцию, малые станки. Применяется там, где требуется высокая степень безопасности и возможность пломбировки после монтажа.

Технические характеристики

• Номинальный ток: 4 А - выдерживает постоянную нагрузку до этого значения, срабатывает при превышении.
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, люминесцентные светильники).
• Отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А.
• Напряжение: 230 В AC, частота 50 Гц; изоляция рассчитана на 660 В, импульсное напряжение - до 4 кВ.
• Сечение провода: 1–16 мм2 - совместим с большинством медных проводов, используемых в бытовой и промышленной проводке.
• Ширина: 4 модуля (18 мм каждый) - занимает 72 мм в щите.
• Защита IP20: предохраняет от случайного прикосновения к токоведущим частям, но не защищает от воды и пыли.
• Температурный режим: от –25C до +50C - работает в холодных помещениях и нагреваемых щитах.
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется путём защёлкивания - никаких дополнительных креплений не требует. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками. Эти крышки можно опломбировать - это необходимо при контролируемых объектах (например, ЖЭК, муниципальные сети). Глубина монтажа - 50 мм, поэтому проверьте свободное место внутри щита перед установкой. Удобная рукоятка позволяет легко визуально определить состояние аппарата: вверх - включено, вниз - отключено.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для квартирных и бытовых автоматов. Класс защиты IP20 гарантирует, что внутренние части недоступны для пальцев человека. Усиленный корпус с дополнительными заклёпками снижает риск деформации при внешнем воздействии. Цветовой индикатор на лицевой панели показывает реальное положение контактов - даже если рукоятка находится в положении «вкл», но контакт повреждён, индикатор покажет «выкл». Это важная функция для диагностики.

Преимущества

• Пластиковые крышки над зажимами - исключают несанкционированное вскрытие и повышают безопасность при обслуживании.
• Цветовая индикация состояния контактов - позволяет отличить механическое положение рукоятки от фактического состояния цепи.
• Увеличенная жёсткость корпуса благодаря заклёпкам - снижает вероятность поломки при ударах или вибрации.
• Длинная гарантия (7 лет) - свидетельствует о высоком качестве сборки и материалов.
• Поддержка проводов до 16 мм2 - позволяет использовать более мощные кабели без переходников.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, запылённости или на улице - IP20 не обеспечивает защиту от воды и пыли.
• Не подходит для цепей с постоянным током (DC) - только для переменного тока 50 Гц.
• Не рекомендуется для защиты оборудования с очень высоким пусковым током (например, крупные асинхронные двигатели) - характеристика C имеет ограниченную допустимую кратность.
• Запрещено использовать в щитах с температурой выше +50C - возможен выход из строя или ложные срабатывания.

Примеры использования

• Щит в многоквартирном доме - защита одной квартиры с трёхфазным вводом и общим нулём.
• Производственный участок - питание станка с трёхфазным двигателем и однофазной системой управления.
• Офисный комплекс - распределение питания по нескольким комнатам через одну линию с общим отключением.
• Индивидуальный теплый пол или система вентиляции - когда требуется одновременное отключение всех фаз при аварии.

Практические советы

• При выборе автомата убедитесь, что суммарная нагрузка на все четыре полюса не превышает 4 А - несмотря на наличие нескольких фаз, номинал остаётся одним для всей системы.
• Проверяйте посадочный диаметр провода - он должен точно попадать в зажим 1–16 мм2. Перегнутые или слишком тонкие жилы могут вызвать нагрев.
• После монтажа обязательно опломбируйте крышки - особенно если щит установлен в общественной зоне или подлежит энергонадзору.
• Не устанавливайте этот автомат рядом с источниками тепла (например, возле ТЭНа или силового преобразователя) - температура внутри щита может превысить допустимые 50C.
• Для сложных систем лучше сочетать этот автомат с УЗО - он не защищает от утечек тока, только от перегрузок и КЗ.
