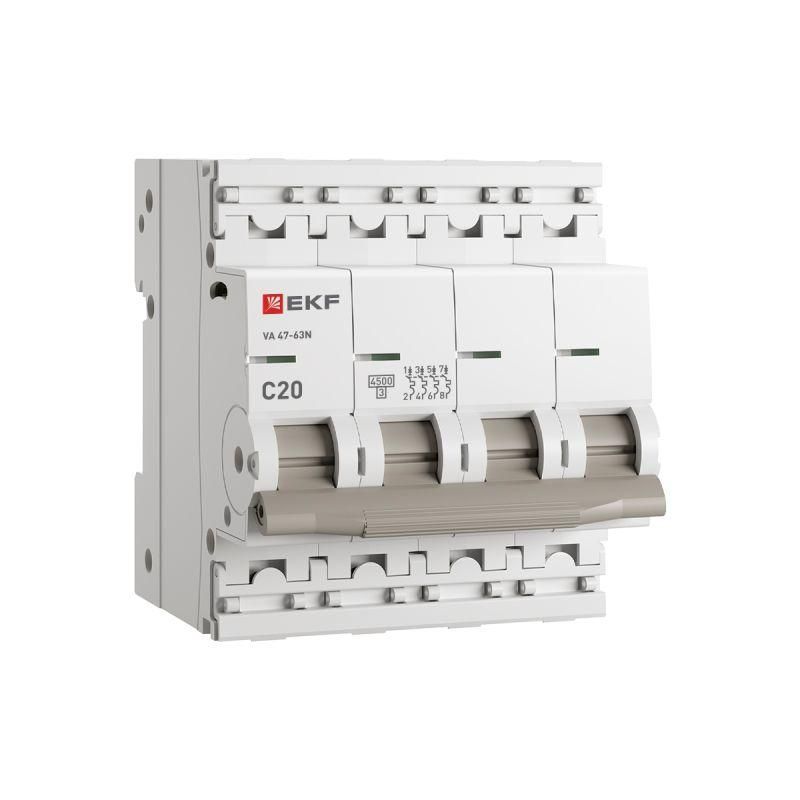

Автоматический выключатель ВА 47-63N 4P 20А (C) 4,5 кА PROXIMA - M634420C EKF

Автоматический выключатель ВА 47-63N 4P 20А (C) 4,5 кА от EKF предназначен для защиты четырёхпроводных цепей переменного тока от перегрузок и коротких замыканий. Устройство подходит для установки в распределительных щитах жилых и общественных зданий, обеспечивает надёжную коммутацию и безопасную эксплуатацию благодаря защищённой конструкции и сертификации по ГОСТ IEC 60898-1.

Назначение и область применения

Автоматический выключатель ВА 47-63N 4P 20А (C) 4,5 кА используется для защиты электрических цепей с номинальным напряжением до 400 В переменного тока частотой 50–60 Гц. Применяется в распределительных щитах многоквартирных домов, офисов, школ, больниц и других объектов с трёхфазной нагрузкой. Подходит для защиты групповых линий, где требуется одновременное отключение всех фаз и нейтрали - например, для питания мощных бытовых приборов, систем вентиляции, насосов или оборудования на производстве.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Количество полюсов: 4 - отключаются все три фазы и нейтраль; при этом нейтральный полюс коммутируемый - значит, он размыкается вместе с фазами, повышая безопасность;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, таких как освещение, электроинструмент, малые двигатели;
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения выше рабочего;
• Номинальное импульсное напряжение: 4 кВ - устойчив к высоковольтным импульсам, например, от грозовых разрядов;
• Сечение провода: 1–16 мм2 - позволяет подключать медные провода этого диапазона без дополнительных наконечников;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги - требует установки внутри закрытого щита;
• Модульная ширина: 4 модуля - занимает 72 мм по глубине и 18 мм × 4 = 72 мм по ширине в DIN-рейке;
• Рабочая температура: от –40 C до +55 C - допускает эксплуатацию в неотапливаемых помещениях, на улице внутри щитов;
• Степень загрязнения 2 - рассчитан на нормальные условия: возможна пыль, но без проводящей пыли и конденсата;
• Возможна дополнительная комплектация - можно установить блоки сигнализации, расцепители, дугогасительные камеры.

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 4P 20А (C) 4,5 кА монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной 72 мм. Клеммы расположены сверху и снизу - провода подключаются винтовым зажимом. Все винты закрыты пластиковой крышкой, которая запечатывается пломбой - это необходимо для соблюдения правил энергонадзора. Перед монтажом проверьте соответствие сечения провода (не более 16 мм2) и убедитесь, что нейтральный проводник подключен именно к коммутируемому полюсу. Не используйте для подключения алюминиевых проводов без переходных наконечников.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей для бытовых и аналогичных применений. Конструкция исключает доступ к токоведущим частям при закрытой крышке, снижает риск поражения током. Индикатор на лицевой панели показывает реальное положение контактов: «I» - включено, «O» - выключено. Это важно для диагностики и безопасности при обслуживании.

Преимущества

• Коммутируемый нейтральный полюс - полностью отключает цепь, включая ноль, что повышает безопасность при ремонтах;
• Запечатываемая крышка - препятствует несанкционированному вмешательству, соответствует требованиям Энергонадзора;
• Индикатор положения контактов - позволяет визуально определить состояние автомата без тестера;
• Широкий диапазон температур - работает даже в холодных помещениях, например, в подвале или на улице в герметичном щите;
• Поддержка различных сечений проводов - не требуются дополнительные наконечники для проводов 1–16 мм2.

Ограничения применения

• Не предназначена для установки вне закрытого щита - степень защиты IP20 не защищает от воды и пыли;
• Не рекомендован для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели) - лучше выбрать характеристику D;
• Не подходит для постоянной работы при температуре ниже –40 C - возможна потеря эластичности материалов;
• Не использовать в местах с повышенной конденсацией влаги или проводящей пылью - степень загрязнения 2 недостаточна для таких условий.

Примеры использования

• Защита трёхфазной группы розеток в мастерской с точечными сварочными аппаратами и болгарками;
• Отключение всей сети в квартире с кондиционером, бойлером и плитой - когда нужен полный разрыв фаз и нуля;
• Щитовая в административном здании: управление питанием нескольких комнат через один 4-полюсный автомат;
• Электроснабжение насосной станции в подвале дома - при аварии отключаются сразу все провода, включая нейтраль.

Практические советы

• Перед установкой всегда проверяйте, что нулевой проводник подключён к полюсу с пометкой «N» - он коммутируемый, а не просто проходной;
• Плотно затягивайте винты клемм - слабый контакт вызывает нагрев и выход из строя автомата;
• После монтажа обязательно опломбируйте крышку - это обязательное требование для передачи объекта в эксплуатацию;
• Если в цепи есть частотные преобразователи или ИБП - уточните совместимость, так как они могут искажать форму тока и влиять на срабатывание характеристики C;
• Для увеличения функциональности используйте дополнительные модули: блоки сигнализации состояния или дистанционного отключения.
