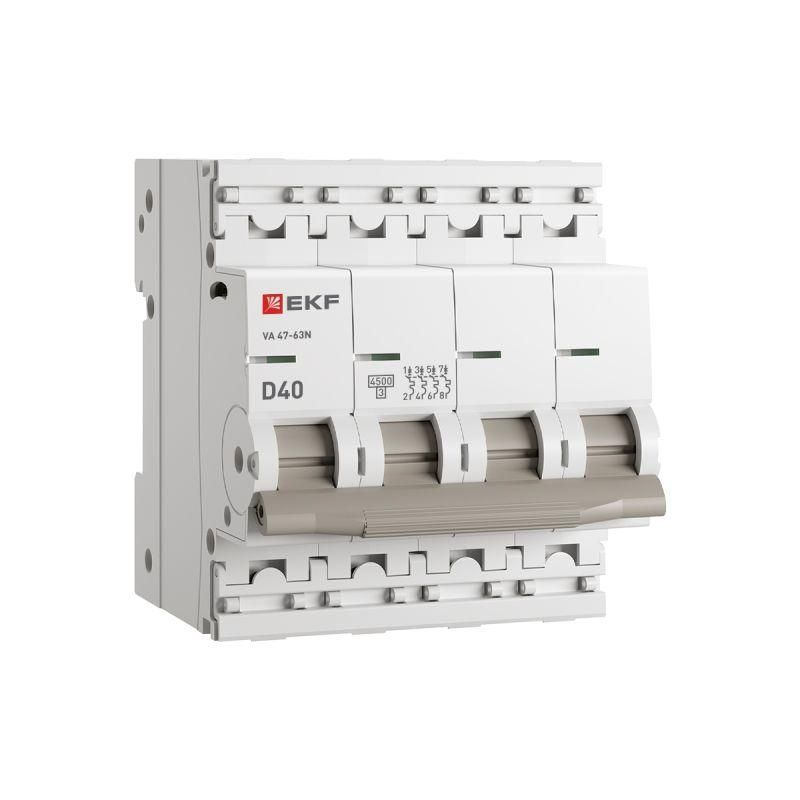

Автоматический выключатель ВА 47-63N 4P 40А (D) 4,5 кА PROXIMA - M634440D EKF

Автоматический выключатель ВА 47-63N 4P 40А 4,5 кА от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Этот аппарат, выполненный в модульном исполнении, подходит для установки в бытовых, промышленных и коммерческих объектах, где требуется надёжная защита четырёхпроводных систем переменного тока.

Назначение и область применения

Автоматический выключатель ВА 47-63N 4P 40А 4,5 кА защищает четырёхполюсные цепи с рабочим напряжением до 400 В и частотой 50–60 Гц. Он применяется в качестве основного или группового аппарата защиты в щитах управления, распределительных устройствах, на входе в помещения, а также для защиты оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров и конвейеров.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 4 (L1, L2, L3, N)
• Номинальная отключающая способность: 4,5 кА
• Номинальное напряжение: 400 В AC
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 4 кВ
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы)
• Сечение подключаемых проводников: 1 – 25 мм2 (медные и алюминиевые)
• Модульная ширина: 4 модуля (72 мм глубина монтажа)
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Рабочий температурный диапазон: от -40 C до +55 C
• Частота: 50–60 Гц
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Коммутируемый нейтральный проводник: да - ноль можно отключать совместно с фазами
• Количество дугогасительных пластин: 9 - повышает надёжность гашения дуги при отключении

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 4P 40А 4,5 кА монтируется на стандартную DIN-рейку типа TS35. Установка занимает всего несколько минут: устройство фиксируется защёлкой с нижней части корпуса. Подключение проводов возможно как сверху, так и снизу - это упрощает организацию сборки в плотных щитах. Клеммы рассчитаны на медные и алюминиевые провода, а момент затяжки винтов составляет 3 Нм - достаточно для надёжного соединения без пережима. Для точного монтажа учтите глубину корпуса - 72 мм - она должна умещаться в щите.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1. Литая лицевая панель изготовлена из самозагасающегося пластика, не поддерживающего горение. Встроенные пломбы предотвращают несанкционированное вскрытие клемм, что важно для соблюдения требований энергонадзора. Индикаторное окно показывает реальное положение контактов - «ON»/«OFF» - даже при отключенном питании, снижая риск случайного прикосновения к токоведущим частям.

Преимущества

• Удобное двунаправленное подключение проводов - сверху и снизу - позволяет экономить место в щите
• Пломбируемая крышка клемм - обеспечивает безопасность и соответствие нормам контроля доступа
• Увеличенный момент затяжки винтов (3 Нм) - гарантирует долговечное соединение без ослабления
• Цветной индикатор состояния контактов - наглядно показывает, включён или отключён аппарат
• Поддержка алюминиевых и медных проводов - универсальность для различных типов проводки
• 9 дугогасительных пластин - увеличивает срок службы и надёжность при частых отключениях

Ограничения применения

Автоматический выключатель ВА 47-63N 4P 40А 4,5 кА не предназначен для работы в условиях постоянной влажности, открытого воздуха или агрессивных сред - степень защиты IP20 не обеспечивает защиту от пыли и брызг. Также он не подходит для цепей с постоянным током (DC) или напряжением выше 400 В. Не рекомендуется использовать в местах с уровнем загрязнения выше 2 (например, в цехах с металлической пылью или волокнами).

Примеры использования

• Защита трёхфазного двигателя мощностью до 18 кВт в промышленном станке
• Входной автомат в распределительном щите многоквартирного дома с TN-S системой заземления
• Щит управления конвейерной линией с пускателями и частотными преобразователями
• Распределительный щит торгового центра с несколькими группами освещения и розеток

Практические советы

• При использовании алюминиевых проводов обязательно примените переходные контактные площадки или смазку против окисления
• Не забудьте проверить свободное пространство в щите - глубина 72 мм требует минимум 80 мм внутреннего объёма
• Для сертификации и планового обслуживания используйте заводскую пломбу - её снятие считается нарушением
• При замене старого автомата убедитесь, что новый имеет ту же характеристику срабатывания (D) - особенно важна для двигателей
• Этот автомат - часть серии PROXIMA EKF; все модели этой линейки взаимозаменяемы по форме и креплению, что упрощает ремонт и модернизацию
