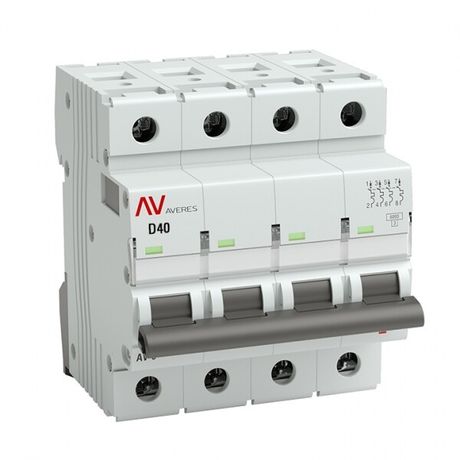

Выключатель автоматический четырехполюсный AV-6 40А D 6кА AVERES | mcb6-4-40D-av EKF

Автоматический выключатель модульный четырехполюсный 40А 6кА тип D серии Averes от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и бытовых объектах. Артикул mcb6-4-40d-av обеспечивает надежную работу в условиях высоких пусковых токов благодаря характеристике D.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 40А 6кА тип D используется для защиты четырехпроводных сетей переменного тока 400 В, где требуется одновременное отключение всех фаз и нейтрали. Подходит для питания оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов. Применяется в щитах промышленных цехов, торговых центров, жилых домов с мощными нагрузками.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может держать без отключения
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Количество полюсов: 4 - отключает все три фазы и нейтраль одновременно
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - срабатывает при токах 10–20 крат от номинала, подходит для устройств с высокими пусковыми токами
• Номинальное напряжение изоляции: 660 В - максимальное напряжение, которое изолирующие части выдерживают без пробоя
• Класс токоограничения: 3 - быстрое отключение, снижающее энергию КЗ, защищает оборудование
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - устойчивость к скачкам напряжения, например, от грозовых разрядов
• Поперечное сечение проводов: 1–25 мм2 - можно подключить медные провода от 1 до 25 квадратных миллиметров
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Ширина по модулям: 4M - занимает четыре стандартных модуля на DIN-рейке (17,5 мм каждый)
• Рабочая температура: –25…+50 C - работает в холодных и жарких помещениях, включая неотапливаемые
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Тип напряжения: AC - только для переменного тока
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, а не на конце линии
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность
• Срок гарантии: 120 месяцев - 10 лет

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 40А 6кА тип D монтируется на стандартную DIN-рейку типа TS35. Глубина монтажа составляет 50 мм - убедитесь, что в щите достаточно места. Нейтральный проводник коммутируется - он отключается вместе с фазами, что важно для систем TN-S и TT. Для подключения используйте провода сечением 1–25 мм2. Клеммы имеют защитные шторки - предотвращают случайное прикосновение к токоведущим частям. На лицевой стороне есть окно для этикетки - удобно для маркировки цепей.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения кабеля и оборудования. Климатическое исполнение УХЛ3 позволяет использовать изделие в регионах с умеренным и холодным климатом, в том числе в неотапливаемых помещениях. Конструкция имеет литую лицевую панель и жесткий корпус с 9 заклепками - повышена механическая прочность и долговечность.

Преимущества

• Отключение нейтрали вместе с фазами - безопаснее для обслуживания и соответствует требованиям ПУЭ
• Характеристика D - не ложные срабатывания при запуске двигателей и другого оборудования с высоким пусковым током
• Защитные шторки на клеммах - исключают контакт с токоведущими частями при монтаже
• Окно реального положения контактов - видно, открыт или закрыт выключатель, даже через крышку щита
• Поддержка дополнительных аксессуаров - возможно подключение блокировок, расцепителей, сигнализаторов
• Долгий срок службы - 10 лет гарантии подтверждает качество сборки и материалов

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивной средой - степень защиты IP20 не обеспечивает герметичность
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц
• Не рекомендован для установки вне электрощитов - требует защиты от внешних воздействий
• Не следует использовать для защиты цепей с токами выше 6 кА - возможен выход из строя при аварийных режимах
• Не предназначен для частого ручного включения/выключения - предназначен для защиты, а не для регулярной коммутации

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток с кондиционерами и электроплитами
• Производственный участок - питание трёхфазного двигателя насоса с нейтралью
• Объект торговли - автоматизация системы освещения и вентиляции с отключением нулевого провода
• Котельная - управление и защита циркуляционных насосов и нагревательных элементов

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - провод меньше 1 мм2 не войдет в клеммы, больше 25 мм2 потребует переходника
• При монтаже на DIN-рейку убедитесь, что рядом хватает места - глубина 50 мм + 10 мм на провода = минимум 60 мм свободного пространства
• Для систем с несколькими автоматами используйте этикетки - окно на передней панели сделает обслуживание проще
• Если нужна сигнализация или дистанционное отключение - выбирайте версию с возможностью дополнительной комплектации
• Не путайте с характеристикой C - тип D лучше для тяжелых нагрузок, а C - для освещения и розеток без крупных двигателей
