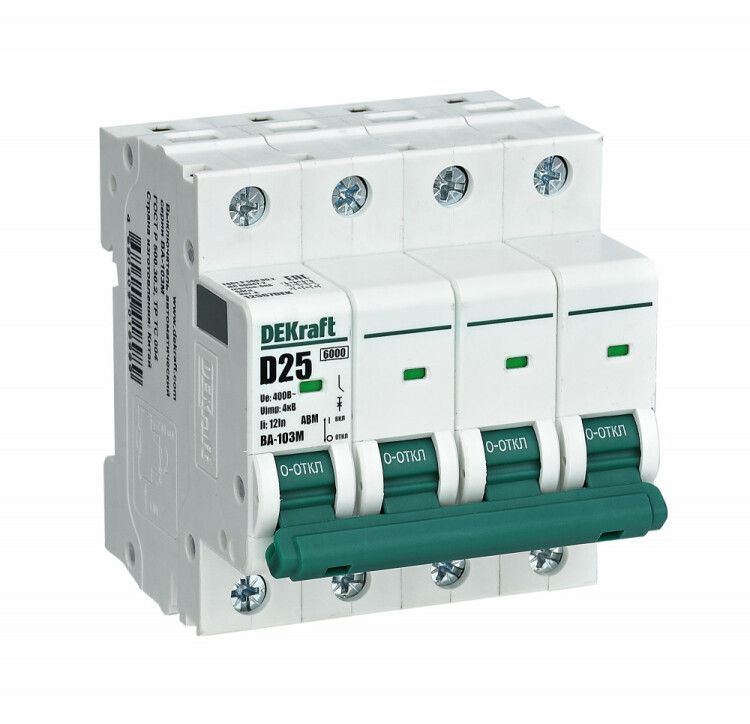

Выключатель автоматический без теплозащиты четырехполюсный ВА-103М 4P 40А характеристика D 6кА | 12569DEK Dekraft APC

Автоматический выключатель ВА-103M от DEKraft - это четырёхполюсный коммутационный аппарат без тепловой защиты, предназначенный для защиты цепей с высокими пусковыми токами. Он рассчитан на работу в системах вентиляции, противопожарной защиты и других задачах, где требуется надёжное отключение при коротком замыкании. Артикул 12569dek соответствует модели с номинальным током 40 А и характеристикой срабатывания D.

Назначение и область применения

ВА-103M предназначен для защиты электрических цепей от сверхтоков, вызванных коротким замыканием. Отсутствие тепловой защиты делает его подходящим для нагрузок с длительными пусковыми токами - например, двигателей, насосов, вентиляторов, компрессоров. Часто используется в системах противопожарной защиты, вентиляции и кондиционирования, где частые включения/выключения недопустимы, а важна только быстрая реакция на КЗ.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания;
• Номинальное напряжение: 400 В переменного тока - работает в трёхфазных сетях 380–400 В;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Характеристика срабатывания: D - реагирует на токи в диапазоне 10–20 крат от номинала, что идеально для пусковых токов электродвигателей;
• Класс токоограничения: 3 - обеспечивает минимальную энергию прохождения тока КЗ, снижая риск повреждения оборудования;
• Рабочая частота: 50 Гц - совместим с сетями России и стран СНГ;
• Номинальное напряжение изоляции: 2000 В - повышенная изоляция между контактами и корпусом;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; не подходит для улицы или сырых помещений;
• Ширина по модулям: 4 (18 мм × 4 = 72 мм) - занимает 4 модуля на DIN-рейке;
• Глубина монтажа: 73 мм - требует достаточного места внутри щита;
• Температурный диапазон: -25C…+60C - можно использовать в неотапливаемых помещениях и на объектах с перепадами температур;
• Гарантия: 60 месяцев - 5 лет официальной гарантии от производителя.

Совместимость и монтаж

ВА-103M монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания задней части аппарата на рейку. Для подключения используются винтовые зажимы - рекомендуется затягивать клеммы моментом 0,8–1,0 Нм. Подключаются провода сечением до 25 мм2 (медные). Обязательно соблюдать порядок подключения: вход - верхние контакты, выход - нижние. Монтаж допускается только в закрытых щитах с доступом для обслуживания. Не устанавливается в условиях повышенной запылённости или влажности из-за IP20.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта IEC 60947-2 и директиве RoHS - свободен от опасных веществ. Конструкция исключает самопроизвольное срабатывание и обеспечивает механическую блокировку при аварийном состоянии. Применение в системах противопожарной защиты подтверждает соответствие нормам безопасности для критически важных цепей.

Преимущества

• Устойчивость к пусковым токам благодаря характеристике D - не ложно срабатывает при запуске двигателя;
• Высокая отключающая способность 6 кА - надёжно защищает даже в слабых сетях с большим током КЗ;
• Работает при экстремальных температурах - подходит для холодных складов и жарких машинных залов;
• Долгий срок службы и 5-летняя гарантия - снижают затраты на обслуживание;
• Поддержка дополнительной комплектации - возможна установка блоков сигнализации, расцепителей, дугогашения.

Ограничения применения

• Не имеет тепловой защиты - нельзя применять для защиты от перегрузок по току ниже 40 А;
• IP20 - не подходит для открытых площадок, уличных щитов, ванных комнат, подвалов с сыростью;
• Не предназначен для частых ручных включений/отключений - оптимален для редких операций, например, при ремонте или тестировании;
• Требует точного подбора сечения кабеля - при малом сечении возможен перегрев, хотя тепловой защиты нет.

Примеры использования

• Защита вентиляционных каналов в торговых центрах - отключение при КЗ предотвращает возгорание воздуховодов;
• Питание пожарных насосов - гарантированное отключение при аварии без ложных срабатываний при пуске;
• Электроприводы конвейеров на заводах - выдерживает многократные пуски без сбоя;
• Щиты управления HVAC-системами - сочетание с другими автоматами в одном ряду на DIN-рейке.

Практические советы

• Выбирая ВА-103M, проверьте, что ваша сеть действительно нуждается именно в отключении только по КЗ - если есть риск перегрузки, потребуется дополнительная термическая защита;
• При монтаже в щите учтите глубину 73 мм - не забудьте о месте для кабельных вводов и соединений;
• Из-за отсутствия теплозащиты этот автомат не заменяет обычный АВ. Его применяют в паре с другим устройством, если нужна и перегрузочная, и КЗ-защита;
• Для систем противопожарной защиты используйте только сертифицированные варианты - ВА-103M от DEKraft имеет необходимые документы;
• Проверяйте маркировку перед установкой: 4P, 40A, D, 6kA - чтобы не перепутать с аналогичными, но менее мощными моделями.
