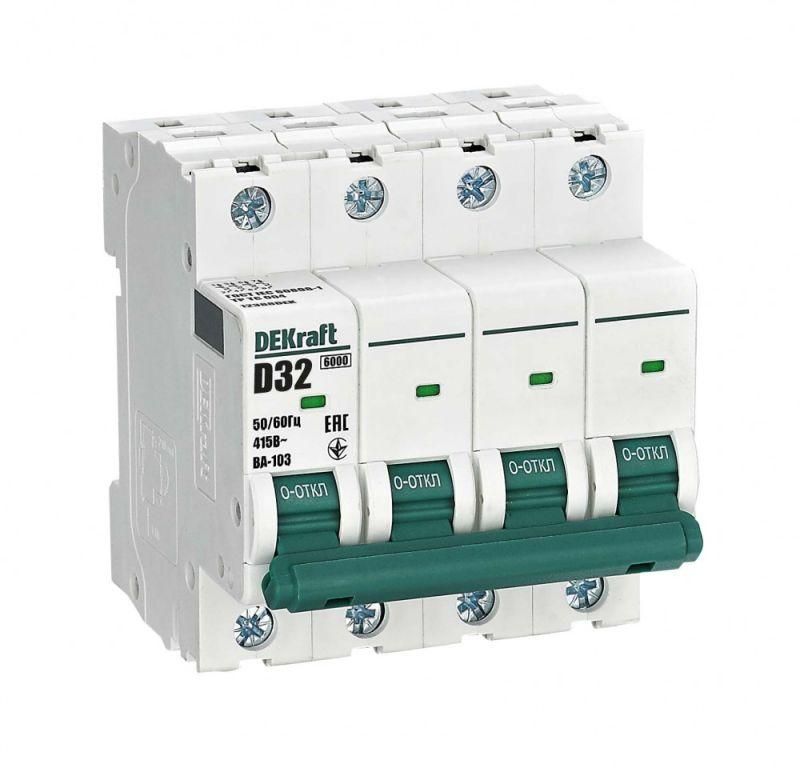

Автоматический выключатель ВА-103 4P 32А D 6кА новый - 12388DEK APC

Автоматический выключатель ВА-103 от DEKraft - четырёхполюсный аппарат на 32 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты распределительных цепей переменного тока. Подходит для монтажа на DIN-рейку и совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы и ноль одновременно, что важно для безопасной эксплуатации трёхфазных систем. Характеристика D обеспечивает устойчивость к кратковременным пусковым токам - идеально для оборудования с высокими импульсными нагрузками: насосы, компрессоры, двигатели, конвейеры, сварочные аппараты. Номинальная отключающая способность 6 кА делает его подходящим для использования в качестве вводного автомата в распределительных щитах жилых, коммерческих и промышленных объектов.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В AC
• Номинальное напряжение изоляции: 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - устойчив к пусковым токам до 10–20 I_n
• Частота: 50–60 Гц
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 78,5 мм
• Степень защиты IP20 - защита от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Способ монтажа: на DIN-рейку 35 мм
• Возможна установка дополнительных аксессуаров с левой стороны

Совместимость и монтаж

Выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Его габариты соответствуют требованиям для установки в шкафах DEKraft и Systeme Electric - полностью взаимозаменяем с аналогичными устройствами этих серий. Для монтажа требуется свободное место глубиной не менее 78,5 мм. Устройство имеет боковой зазор для подключения проводов - рекомендуется соблюдать радиус изгиба кабеля не менее 5×диаметр жилы. Дополнительные аксессуары (например, расцепители, сигнализирующие контакты) устанавливаются только слева от основного механизма.

Безопасность и стандарты

Выключатель ВА-103 соответствует международным нормам IEC/EN 60947-2 для автоматических выключателей низкого напряжения. Класс защиты IP20 исключает случайный контакт с токоведущими частями, но не предназначен для открытого монтажа во влажных или пыльных условиях. Применение в местах со степенью загрязнения выше 2 (например, на производстве с металлической стружкой) требует дополнительной защиты в виде герметичных оболочек.

Преимущества

• Усиленный корпус с 5 монолитными заклёпками - повышенная механическая прочность и долговечность
• Индикатор состояния контактов через окошко - видно даже при закрытой рукоятке, снижает риск ошибок при обслуживании
• Боковые каналы охлаждения - обеспечивают стабильную работу при температуре до +40 C без потери характеристик
• Поддержка дополнительных аксессуаров - можно легко добавить дистанционное управление, сигнализацию или блокировку
• Полная совместимость с корпусами DEKraft и Systeme Electric - упрощает сборку и замену в существующих щитах

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50–60 Гц
• IP20 не защищает от влаги и пыли - нельзя устанавливать на улице, в сырых помещениях или без кожуха
• Работает при температуре до +40 C; при более высоких значениях возможна деградация характеристик
• Не подходит для защиты чувствительной электроники - характеристика D слишком “мягкая” для маломощных устройств
• Дополнительные аксессуары можно устанавливать только слева - правая сторона недоступна

Примеры использования

• Вводной автомат в трехфазном щите торгового центра
• Защита питания группы двигателей на производственной линии
• Щит распределения электроэнергии в складском комплексе с конвейерами
• Автоматическая защита насосной станции с частотником

Практические советы

• Перед установкой проверьте соответствие посадочного места - ширина 4 модуля (72 мм) должна точно совпадать с отверстием в щите
• При использовании в условиях высокой температуры (более +35 C) рассмотрите принудительное охлаждение или увеличьте объем щита
• Для удобства диагностики используйте индикатор состояния - он покажет, отключен ли автомат механически или сработал аварийно
• Если планируете установку аксессуаров - заранее выберите модель и учтите её толщину при расчете глубины монтажа
• Запрещено использовать этот автомат вместо УЗО - он не реагирует на токи утечки
