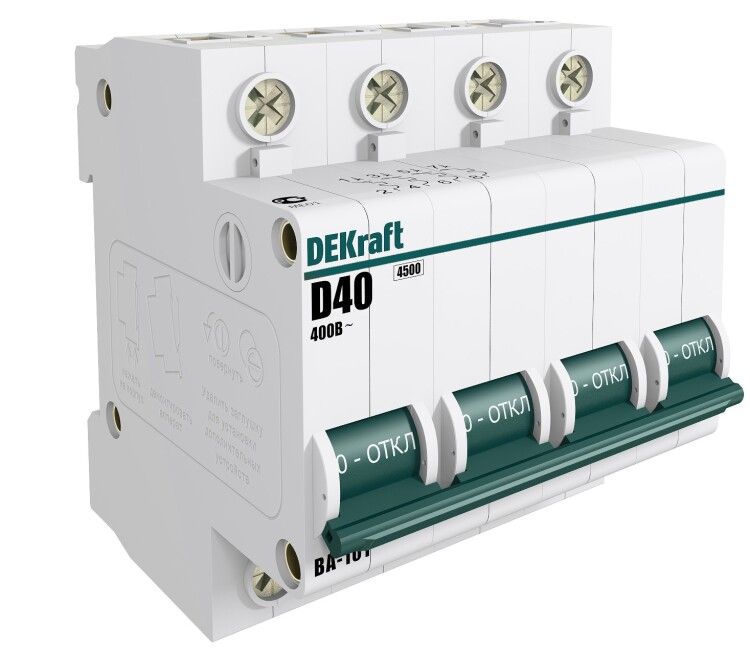

Автоматический выключатель ВА-101 4P 40А D 4.5кА - 11142DEK APC

Автоматический выключатель ВА-101 от DEKraft - четырёхполюсный модульный аппарат на 40 А с отключающей способностью 4,5 кА, предназначенный для защиты цепей переменного тока в промышленных и бытовых системах. Устройство совместимо с DIN-рейками и корпусами DEKRAFT и SE, устанавливается в распределительных щитах.

Назначение и область применения

ВА-101 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для управления мощными нагрузками: промышленные станки, системы вентиляции, конвейеры, насосы, освещение и группы розеток в зданиях с трёхфазным питанием. Применяется как в новых объектах, так и при реконструкции старых электроустановок.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазную сеть с нулевым проводом
• Количество полюсов: 4 - защищает все три фазы и нейтраль одновременно
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на сеть
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные жилы до этого размера
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Ширина: 4 модуля (72 мм) - занимает 4 стандартных места на DIN-рейке
• Диапазон температур: от -40 C до +50 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Климатическое исполнение: УХЛ4 - предназначен для умеренного и холодного климата с повышенной влажностью

Совместимость и монтаж

ВА-101 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство полностью совместимо с корпусами DEKRAFT и Systeme Electric - можно использовать существующие щиты без переделок. Возможна установка дополнительных аксессуаров (например, блокировок, расцепителей) только с левой стороны. Для подключения используйте кабели сечением до 25 мм2. Глубина монтажа - 72 мм, учтите это при проектировании щита.

Безопасность и стандарты

ВА-101 соответствует требованиям ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2), ГОСТ 9098-78 и техническому регламенту ТР ТС 004/2011. Это гарантирует соответствие российским нормам безопасности. Лицевая панель сплошная - исключает случайное прикосновение к токоведущим элементам. Класс токоограничения 3 снижает риск возгорания при аварии.

Преимущества

• Пять монолитных заклёпок увеличивают механическую прочность корпуса - меньше деформаций при ударах и вибрациях
• Боковые каналы охлаждения обеспечивают стабильную работу даже при длительном нагреве в плотно укомплектованном щите
• Поддержка коммутируемого нейтраля - позволяет отключать ноль вместе с фазами, что важно для некоторых типов оборудования
• Возможность установки аксессуаров слева - удобно при компактной сборке щитов
• Высокая надёжность в условиях колебаний температуры - особенно актуально для неотапливаемых помещений

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от пыли и воды
• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Запрещено использование в местах с химически активной средой или постоянным воздействием масла, кислот
• Не следует применять вместо УЗО - не обеспечивает защиту от утечек тока на землю
• При использовании в условиях ниже -40 C или выше +50 C возможны отказы - требуется дополнительный термоконтроль

Примеры использования

• Защита трёхфазного двигателя 30 кВт на производстве - характеристика D справляется с пусковыми импульсами
• Щитовая группа питания для конвейерной линии с несколькими потребителями
• Распределительный щит торгового центра - управление освещением, HVAC, розетками
• Объекты с холодным климатом: логистические центры, склады, зимние мастерские

Практические советы

• При выборе автомата проверьте, чтобы глубина щита была минимум 72 мм - иначе не закроется крышка
• Для подключения кабелей сечением 25 мм2 используйте наконечники - это предотвращает ослабление контакта
• Если нужна защита от утечек тока - параллельно установите УЗО, поскольку ВА-101 не имеет функции дифференциального тока
• При монтаже в плотно заполненных щитах - убедитесь, что боковые охлаждающие каналы не заблокированы соседними устройствами
• Для удалённого управления или сигнализации используйте аксессуары (блоки помощи, контактные модули), которые подходят только к левой стороне ВА-101
