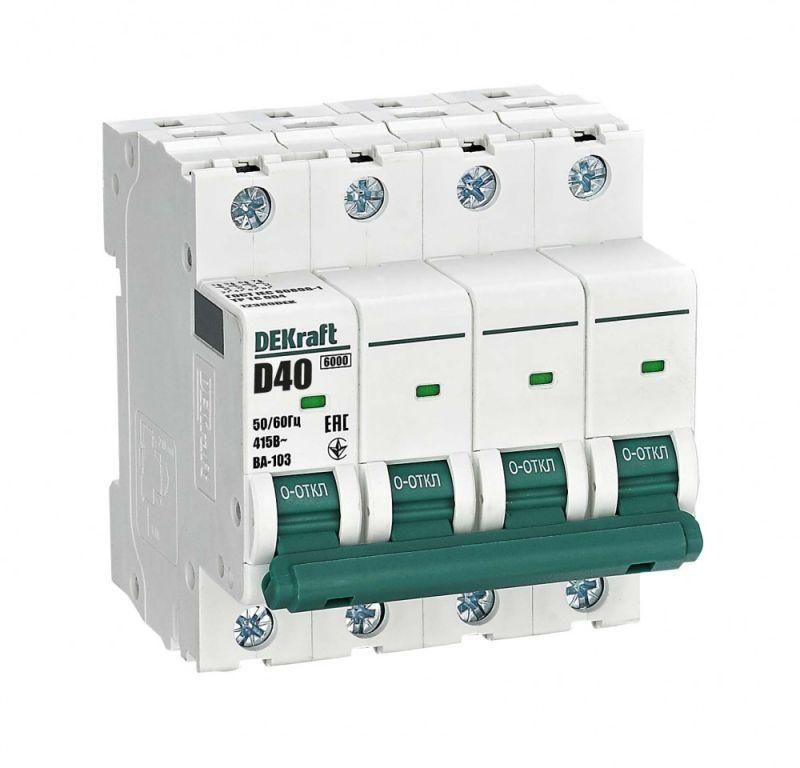

Автоматический выключатель ВА-103 4P 40А D 6кА новый - 12389DEK APC

Автоматический выключатель ВА-103 от DEKRAFT — четырёхполюсный прибор на 40 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты распределительных цепей переменного тока. Подходит для монтажа на DIN-рейку и совместим с корпусами DEKRAFT и Systeme Electric.

Назначение и область применения

ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы одновременно, что делает его подходящим для вводных устройств в трёхфазных сетях. Применяется в промышленных щитах, на производствах, в системах конвейеров, насосных станциях и других объектах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 415 В (переменный ток AC)
• Номинальная отключающая способность: 6 кА
• Количество полюсов: 4
• Характеристика срабатывания: D — устойчив к кратковременным пусковым токам (например, у двигателей)
• Номинальное напряжение изоляции: 500 В
• Частота: 50/60 Гц
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 — допустимо использование в помещениях с умеренной запылённостью
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 78,5 мм
• Способ монтажа: на DIN-рейку
• Возможна установка дополнительных аксессуаров: да (только с левой стороны)

Совместимость и монтаж

ВА-103 полностью совместим с корпусами и оболочками DEKRAFT и Systeme Electric. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Устройство занимает 4 модуля — при планировании щита учтите свободное место. Для подключения используйте провода сечением до 25 мм² (для медных жил). Клеммы надёжно зажимаются винтами — перед первым включением проверьте затяжку.

Особенности конструкции

• 5 монолитных заклёпок увеличивают механическую прочность корпуса — снижают риск деформации при ударах или вибрации.
• Индикатор состояния контактов через окошко работает независимо от положения рукоятки — легко определить, открыт ли контакт даже при отключенном выключателе.
• Боковые каналы охлаждения обеспечивают лучший теплоотвод — устройство стабильно работает при повышенной температуре окружающей среды (до +40 °C).
• Дополнительные аксессуары (блокировки, расцепители, сигнализация) устанавливаются только слева — при сборке щита заранее оставьте этот бок свободным.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает безопасность при аварийных режимах в промышленных сетях.
• Характеристика D предотвращает ложные срабатывания при пуске мощных двигателей.
• Универсальная совместимость с популярными сериями корпусов — упрощает замену и модернизацию существующих щитов.
• Надёжная конструкция с усиленным корпусом снижает вероятность отказа в условиях вибраций и нагрузок.

Ограничения применения

• Не предназначен для использования во влажных, пыльных или наружных условиях — степень защиты IP20 не обеспечивает герметичность.
• Запрещено применять в цепях постоянного тока — только для переменного тока 50/60 Гц.
• Дополнительные аксессуары можно устанавливать только с левой стороны — правый бок недоступен для модификаций.
• Работает при температуре до +40 °C; при более высоких значениях требуется принудительное охлаждение или снижение нагрузки.

Примеры использования

• Вводной автомат в трёхфазном распределительном щите производственного цеха.
• Защита группы двигателей на конвейере с частыми пусками.
• Щит питания насосной станции с асинхронными двигателями.
• Распределительный щит в логистическом комплексе с большим количеством оборудования.

Практические советы

• При замене старого автомата сверьте глубину монтажа (78,5 мм) — новый ВА-103 может требовать больше места внутри корпуса.
• Если нужна сигнализация срабатывания — выбирайте аксессуары, совместимые с DEKRAFT, и устанавливайте их только слева.
• Проверяйте соответствие сечения проводов — максимальное сечение 25 мм². Нельзя использовать провода большего диаметра.
• При монтаже в плотно укомплектованном щите учитывайте необходимость воздушного зазора вокруг устройства для охлаждения.
• ВА-103 — это не просто выключатель, а элемент системы. Его надёжность зависит от качества сборки щита и соблюдения норм монтажа.
