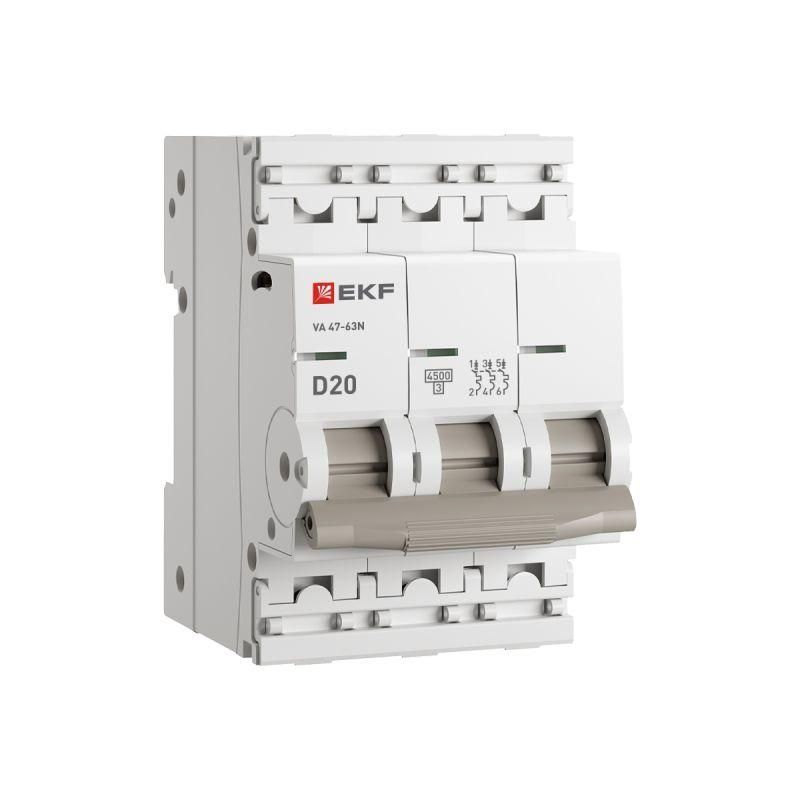

Автоматический выключатель ВА 47-63N 3P 20А (D) 4,5 кА PROXIMA - M634320D EKF

Автоматический выключатель 3-полюсный 20 А 4,5 кА ВА 47-63N от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Модель ВА 47-63N совмещает надёжную конструкцию, простую установку на DIN-рейку и широкий диапазон рабочих условий, что делает её подходящим решением для промышленных и распределительных щитов.

Назначение и область применения

Автоматический выключатель 3-полюсный 20 А 4,5 кА ВА 47-63N защищает трёхфазные сети переменного тока с номинальным напряжением до 400 В. Подходит для защиты силового оборудования: электродвигателей, насосов, компрессоров, конвейеров, станков и других устройств с высоким пусковым током благодаря характеристике срабатывания D. Применяется в промышленных щитах, распределительных пунктах, на объектах с агрессивной средой, где требуется надёжная и долговечная защита.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 20 А
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: D - предназначена для нагрузок с высоким пусковым током (например, двигатели)
• Род тока: переменный (AC)
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 660 В - позволяет использовать в сетях с возможными скачками напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным перенапряжениям
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Сечение провода: 1–25 мм2 - поддерживает как медные, так и алюминиевые проводники
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 72 мм - требует достаточного места внутри щита
• Рабочая температура: от –40 C до +55 C - работает в холодных и жарких условиях
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Количество дугогасительных пластин: 9 - повышает надёжность гашения дуги при отключении

Совместимость и монтаж

Автоматический выключатель 3-полюсный 20 А 4,5 кА ВА 47-63N устанавливается на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в типовых щитках. Клеммы поддерживают двустороннее подключение - провода можно заводить как сверху, так и снизу, что упрощает организацию шинных соединений. Для фиксации используются винты с моментом затяжки 3 Нм - достаточно плотно, чтобы избежать нагрева, но не требуют специальных инструментов. Устройство совместимо с медными и алюминиевыми проводами, однако при использовании алюминия рекомендуется применять переходные контактные площадки для предотвращения окисления.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1. Литая лицевая панель изготовлена из самозатухающего пластика, не поддерживающего горение. Встроенные пломбируемые крышки клемм предотвращают несанкционированное вскрытие и случайное прикосновение к токоведущим частям. Индикаторное окно на передней панели показывает реальное положение контактов - «ON»/«OFF»/«TRIPPED», что снижает риск ошибок при диагностике. Усиленный корпус с дополнительными заклёпками увеличивает механическую прочность.

Преимущества

• Двустороннее подключение шин PIN и FORK - упрощает сборку распределительных систем
• Встроенная пломбировка клемм - обеспечивает безопасность и соответствие нормам энергонадзора
• Винты с повышенным моментом затяжки (3 Нм) - минимизируют риск ослабления контактов при длительной эксплуатации
• Цветовой индикатор состояния контактов - позволяет быстро определить причину отключения без тестера
• Поддержка медных и алюминиевых проводов - универсальность для существующих и новых installations
• 9 дугогасительных пластин - гарантируют стабильное отключение даже при аварийных токах близких к предельному значению

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не используется в постоянном токе (DC) - только для переменного тока 50–60 Гц
• Не рекомендуется для бытовых однофазных цепей - избыточная мощность и стоимость по сравнению с 1- или 2-полюсными аналогами
• Требует минимальной глубины щита 72 мм - не подходит для узких или старых щитков
• Характеристика D неэффективна для слаботочных цепей - лучше выбрать B или C для освещения и электроники

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на производстве
• Щит питания конвейерной линии с несколькими приводами
• Распределительный щит на складском комплексе с насосами и вентиляторами
• Установка в промышленном электрошкафе с шинами PE/N и вертикальной маршрутизацией проводов

Практические советы

• При подключении алюминиевых проводов используйте антиоксидантную пасту и проверяйте затяжку через 1–2 месяца после первого включения
• Для удобства обслуживания располагайте несколько выключателей ВА 47-63N рядом с индикаторами в одну линию - индикация состояния будет сразу видна
• Если нужна возможность пломбировки - убедитесь, что крышка клемм полностью закрыта; она не снимается без повреждения
• При монтаже в щите с ограниченным пространством учтите глубину 72 мм - не забудьте про зазор для открывания дверцы
• Для точной диагностики отказа - ориентируйтесь на индикатор, а не на положение рычага: если он в середине - произошло автоматическое отключение
