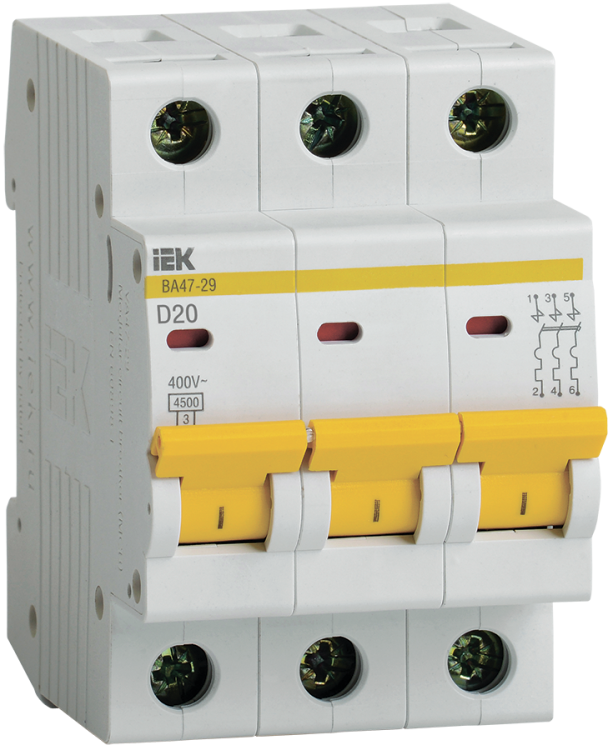

Выключатель автоматический трехполюсный ВА47-29 20А D 4,5кА KARAT | MVA20-3-020-D IEK

Автоматический выключатель ВА47-29 — трёхполюсный модульный аппарат с номинальным током 20 А и характеристикой D, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд IEK (ИЭК) и артикул mva20-3-020-d указывают на серию KARAT, подходящую как для промышленного, так и для бытового использования.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает распределительные и групповые цепи переменного тока с номинальным напряжением до 400 В. Применяется в вводно-распределительных устройствах (ВРУ), щитах управления, на участках с высокими пусковыми токами — например, для двигателей, насосов, компрессоров, конвейеров. Подходит как для промышленных объектов, так и для многоквартирных домов, офисов, торговых центров.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 3
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы)
• Номинальное напряжение: 400 В AC
• Частота: 50 Гц
• Тип расцепителя: комбинированный — тепловой (для перегрузок) и электромагнитный (для КЗ)
• Класс токоограничения: 3 — быстрое отключение при КЗ, снижает энергию дуги
• Количество модулей DIN: 3
• Максимальное сечение кабеля: 25 мм²
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от -40 °C до +50 °C
• Климатическое исполнение: УХЛ4 — для помещений с умеренным и холодным климатом, без воздействия агрессивной среды
• Глубина монтажа: 73,6 мм
• Срок службы: 15 лет
• Сертифицирован по: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Совместимость и монтаж

Автоматический выключатель ВА47-29 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения допускаются как жесткий однопроволочный провод, так и гибкий многожильный кабель с опрессовкой. Максимальное сечение — 25 мм². Зажимы имеют насечки для лучшего контакта и снижения нагрева. Возможна установка шины FORK (для параллельного питания нескольких автоматов сверху) и шины PIN (для последовательного соединения). Устройство совместимо с дополнительными модулями (блоки сигнализации, расцепители UVR, SHU), которые можно установить самостоятельно без инструментов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и имеет класс токоограничения 3 — обеспечивает быстрое гашение дуги при коротком замыкании, что повышает безопасность оборудования и персонала. Индикатор положения контактов позволяет визуально определить состояние автомата (включен / отключен). IP20 не предусматривает защиту от воды и пыли — использование вне закрытых щитов запрещено. Сертификаты подтверждают соответствие нормам для промышленного и бытового сектора.

Преимущества

• Комбинированная защита — тепловой и электромагнитный расцепители обеспечивают надёжную работу при любых аварийных режимах
• Улучшенная дугогасительная камера — снижает риск возгорания и продлевает срок службы контактов
• Эргономичная рукоятка — удобнее в управлении, особенно в условиях ограниченного доступа
• Насечки на зажимах — минимизируют нагрев и усиливают механическую фиксацию провода
• Широкий температурный диапазон — работает даже в неотапливаемых помещениях зимой
• Поддержка шинного подключения — упрощает сборку щита, экономит время монтажа

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды — степень защиты IP20 не защищает от внешних факторов
• Не подходит для постоянной работы при токе выше 20 А — возможен выход из строя
• Не используется в сетях постоянного тока — только переменный ток 50 Гц
• Требуется установка в закрытый металлический или пластиковый щит — открытый монтаж недопустим
• Не рассчитан на частые включения/отключения — максимальная механическая износостойкость ограничена 15 годами эксплуатации

Примеры использования

• Защита группы мощных электродвигателей на производстве (конвейеры, насосы, вентиляторы)
• Вводный автомат в щите многоэтажного дома для защиты этажной группы
• Щит управления HVAC-системой в торговом центре
• Распределительный щит на складе с освещением и силовыми розетками
• Цепь питания сварочного аппарата с высоким пусковым током

Практические советы

• Выбирая автомат ВА47-29, проверьте, чтобы посадочный диаметр кабеля соответствовал максимум 25 мм² — более толстый провод не войдёт в зажим
• При использовании шины FORK или PIN убедитесь, что она совместима с моделью KARAT — не все шины подходят
• Для условий с частыми скачками напряжения или длительными перегрузками лучше использовать автоматы с характеристикой C вместо D — D подходит только для очень высоких пусковых токов
• При монтаже в щитах с плотной компактной сборкой учтите глубину 73,6 мм — не забудьте про свободное пространство для открывания крышки
• Индикатор положения контактов — важный элемент диагностики; если он не виден, проверьте целостность механизма
• Для обслуживания щита в холодном климате (УХЛ4) используйте только термостойкие кабели — не все типы сохраняют гибкость при -40 °C
