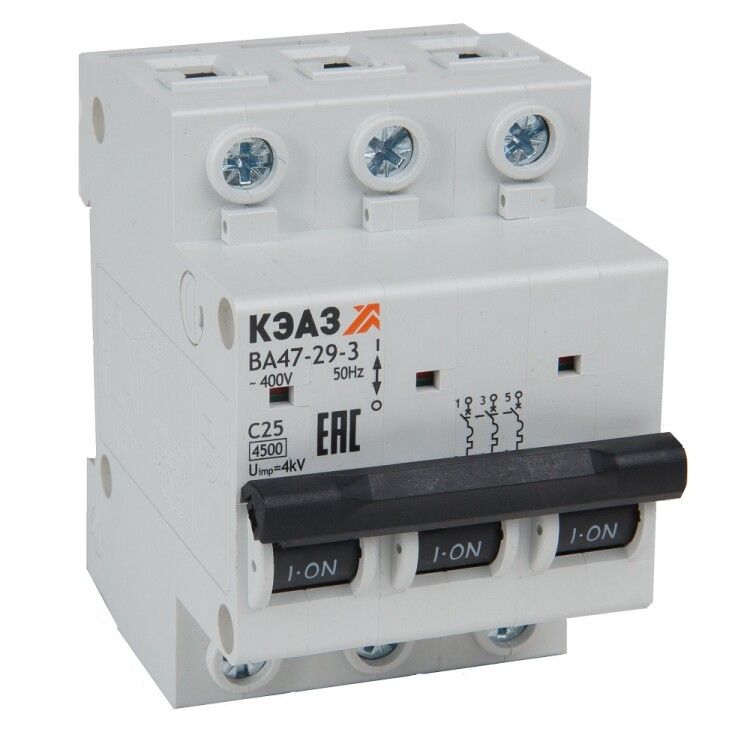

Выключатель автоматический трехполюсный ВА47-29-3C20-УХЛ3 (4,5кА)| 318288 | КЭАЗ

Автоматический выключатель ВА47-29 от КЭАЗ — трёхполюсный модульный аппарат для защиты цепей переменного тока от перегрузок и коротких замыканий. Номинальный ток 20 А, отключающая способность 4,5 кА, монтаж на DIN-рейку. Подходит для распределительных щитов в условиях умеренного и холодного климата (УХЛ3). Артикул 318288.

Назначение и область применения

Выключатель ВА47-29 предназначен для защиты электрических цепей от сверхтоков: перегрузок и коротких замыканий. Применяется в распределительных щитах жилых, общественных и промышленных зданий. Особенно эффективен там, где требуется надёжная защита при ограниченном бюджете — например, в бытовой автоматике, освещении, малых станках, конвейерах и системах вентиляции. Работает в сетях с напряжением до 400 В переменного тока частотой 50 Гц.

Технические характеристики

• Тип: модульный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 20 А
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения
• Сечение подключаемых проводов: 1,5–25 мм²
• Ширина по модулям: 3 модуля (54 мм)
• Глубина монтажа: 71 мм — требует достаточного места внутри щита
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть
• Степень защиты IP20 — защита от прикосновений к токоведущим частям, но не от пыли и воды
• Рабочий температурный диапазон: от –60 °C до +40 °C — подходит для установки в неотапливаемых помещениях и на улице (в закрытых щитах)
• Частота: 50 Гц
• Категория перенапряжения: IV — рассчитан на использование в местах подключения к распределительным сетям (первый уровень защиты)
• Степень загрязнения: 2 — допустимо наличие непроводящей пыли и временной влажности
• Наличие нейтрального проводника: да — позволяет подключать ноль через устройство

Совместимость и монтаж

ВА47-29 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум три модуля свободного места в щите. Подключение проводов осуществляется с помощью зажимов, поддерживающих сечения от 1,5 до 25 мм². Нейтральный проводник можно подсоединить к соответствующему контакту — важно соблюдать полярность при подключении. Устройство совместимо со всеми типами щитов, использующих стандартные модульные автоматы КЭАЗ и аналогичных серий. Не рекомендуется использовать в щитах с плотной компактной сборкой — глубина 71 мм требует свободного пространства сзади.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для модульных автоматических выключателей. Класс токоограничения 3 и категория перенапряжения IV обеспечивают высокий уровень безопасности при аварийных режимах. IP20 гарантирует защиту от случайного прикосновения к токоведущим элементам, но не защищает от внешних воздействий — поэтому устройство обязательно устанавливается в закрытые корпуса. Сертифицирован для работы в условиях класса загрязнения 2 — то есть в помещениях с нормальным уровнем запылённости.

Преимущества

• Низкая стоимость при сохранении базовой надёжности — оптимальный выбор для бюджетных проектов
• Поддержка широкого диапазона сечений проводов (1,5–25 мм²) — удобно для различных задач
• Работает при экстремально низких температурах (до –60 °C) — подходит для холодных регионов
• Класс токоограничения 3 снижает риск повреждения оборудования при КЗ
• Наличие нейтрального проводника упрощает схемы подключения в TN-S и TN-C-S системах

Ограничения применения

• Не предназначена для установки на открытом воздухе — степень защиты IP20 не защищает от влаги и пыли
• Характеристика “C” не подходит для мощных двигателей с очень высокими пусковыми токами (например, крупные насосы, компрессоры) — лучше выбрать “D”
• Не используется в постоянном токе — только для переменного тока 50 Гц
• Не имеет функции дифференциальной защиты — для защиты от утечек тока нужен отдельный УЗО
• Не рекомендован для помещений с высокой влажностью, химически активной средой или постоянной запылённостью

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт в цеху
• Распределение питания по группам освещения в административном здании
• Щитовая защита конвейерной линии с несколькими приводами
• Вводной автомат в щите многоквартирного дома (при условии согласования с проектировщиком)
• Контроль питания системы вентиляции в неотапливаемом техническом помещении зимой

Практические советы

• При выборе автомата проверьте, что сечение кабеля в вашей цепи попадает в диапазон 1,5–25 мм² — иначе возможен перегрев или плохой контакт
• Из-за глубины 71 мм не устанавливайте ВА47-29 слишком близко к задней стенке щита — оставьте хотя бы 10 мм для вентиляции и обслуживания
• Если вам нужна защита от утечек тока — параллельно установите УЗО; сам ВА47-29 не реагирует на токи утечки
• Для сложных объектов с высокими пусковыми токами (более 5–7 In) рассмотрите вариант с характеристикой D вместо C
• При монтаже в холодных регионах убедитесь, что щит герметичен и не продувается — даже при рабочем диапазоне –60…+40 °C, резкий перепад температур может вызвать конденсат
• Артикул 318288 — это точный идентификатор для заказа запасных частей или замены. Сохраняйте его при ремонтах.
