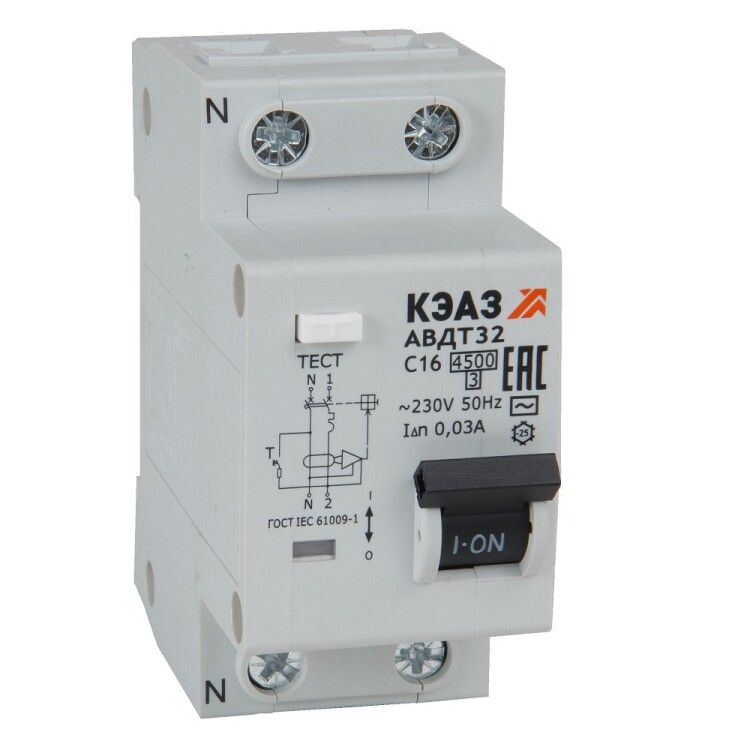

Автоматический выключатель дифференциального тока АВДТ32-22C16-AC-УХЛ4 (2P, C16, 30mA) 4,5кА| 318361 | КЭАЗ

Автоматический выключатель дифференциального тока АВДТ32-22C16-AC-УХЛ4 от КЭАЗ предназначен для защиты человека от удара током, предотвращения пожаров из-за утечек и обеспечения надёжного отключения при перегрузках и коротких замыканиях в бытовых и аналогичных сетях 230 В.

Назначение и область применения

АВДТ32-22C16-AC-УХЛ4 сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при повреждении изоляции, прикосновении к токоведущим частям или утечках через землю. Также предотвращает возгорания, вызванные длительными токами утечки. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и других объектов с однофазной сетью 230 В.

Технические характеристики

• Номинальный ток: 16 А - выдерживает постоянную нагрузку до этого значения, срабатывает при превышении
• Дифференциальный ток: 30 мА - чувствителен к утечкам свыше 30 миллиампер, что соответствует требованиям безопасности для защиты людей
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типично для бытовой техники и освещения)
• Количество полюсов: 2 - защищает фазу и ноль одновременно, нейтральный проводник проходит через устройство
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (например, двигатели, насосы, люминесцентные светильники)
• Номинальное напряжение: 230 В - рассчитан на работу в сети 220–240 В, 50 Гц
• Модульная ширина: 2 М - занимает два модуля в DIN-рейке (стандарт 17,5 мм каждый)
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Класс токоограничения: 3 - очень быстрое гашение дуги при КЗ, снижает риск повреждения оборудования
• Характеристика отключения: Без задержки - срабатывает сразу при обнаружении утечки, без временной выдержки
• Исполнение: УХЛ4 - рассчитан на работу в условиях умеренного климата с температурой от −40C до +40C

Совместимость и монтаж

АВДТ32-22C16-AC-УХЛ4 устанавливается на DIN-рейку шириной 35 мм в распределительном щите. Для подключения используются клеммы сверху и снизу - вход с верхней стороны, выход с нижней. Обязательно соблюдайте полярность: фаза и ноль должны быть правильно подключены. Нельзя использовать этот аппарат в сетях с постоянным током или с высоким содержанием импульсных помех (например, в системах с частотными преобразователями). Совместим со всеми стандартными щитами, где есть место под 2 модуля.

Безопасность и стандарты

АВДТ32-22C16-AC-УХЛ4 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применяется в соответствии с ПУЭ для защиты групповых цепей, особенно там, где есть повышенная опасность поражения током - ванные комнаты, кухни, детские помещения. Класс токоограничения 3 обеспечивает соответствие современным нормам по защите кабелей и оборудования.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает схему
• Высокая отключающая способность (4,5 кА) - надёжно работает даже при серьёзных аварийных режимах
• Характеристика “C” позволяет применять в цепях с электродвигателями и другими нагрузками с пусковыми токами
• Защита нулевого провода исключает ситуацию, когда при утечке остаётся под напряжением один провод
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений

Ограничения применения

• Не применяется в сетях с постоянным током или смешанным током (DC+AC)
• Не подходит для цепей с высоким уровнем высших гармоник (частотные преобразователи, мощные LED-драйверы) - возможны ложные срабатывания
• IP20 требует обязательной установки в закрытом металлическом или пластиковом щите - нельзя монтировать на открытую стену или во влажных местах вне корпуса
• Не рекомендован для питания оборудования с естественной утечкой более 10 мА (например, старые нагреватели, некоторые медицинские приборы)

Примеры использования

• Групповая защита розеток в ванной комнате
• Щит на этаже многоквартирного дома - защита одной квартиры
• Цепь питания стиральной машины, бойлера, духового шкафа
• Распределительный щит в гараже с инструментами и освещением
• Подключение кабельной трассы к насосу или компрессору

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - проверьте, что устройство сработает
• При установке в щит с несколькими УЗО - используйте селективные (S-типа) устройства выше по цепи, чтобы избежать массовых отключений
• Убедитесь, что посадочный диаметр кабеля соответствует допустимому (обычно 1–10 мм2 для 16 А)
• Не коммутируйте ноль между двумя разными АВДТ32-22C16-AC-УХЛ4 - это нарушит работу дифзащиты
• Проверяйте состояние аппарата раз в месяц - тестирование не занимает больше 2 секунд
