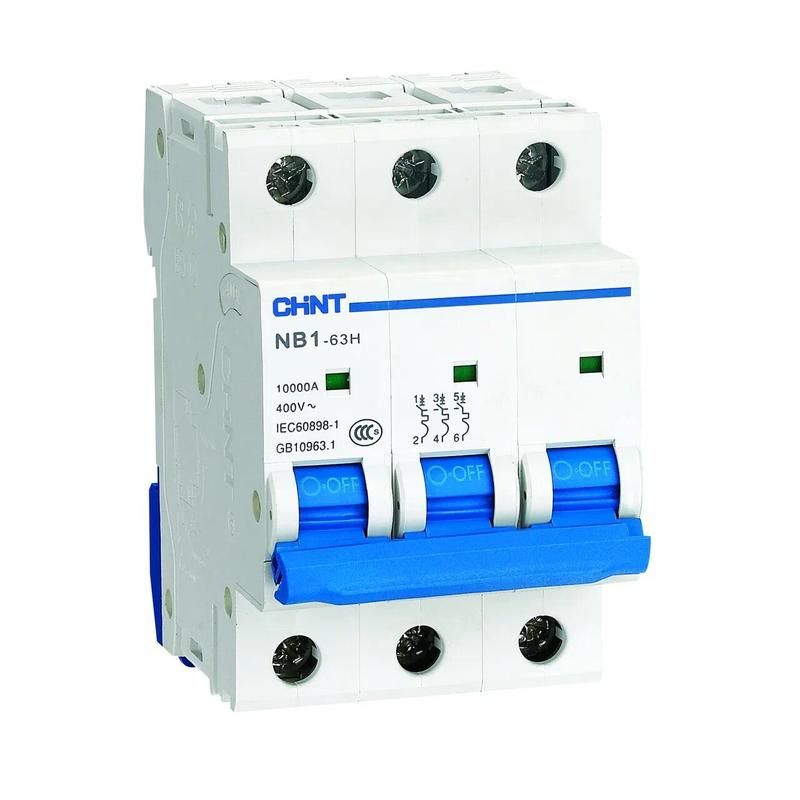

Выключатель автоматический трехполюсный NB1-63H 3P 20A 10кА х-ка D (R) | 179884 CHINT

Автоматический выключатель CHINT NB1-63H с артикулом 179884 - трёхполюсный модульный аппарат на 20 А с характеристикой D, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках с переменным током.

Назначение и область применения

Выключатель CHINT NB1-63H используется для защиты оборудования, которое имеет высокие пусковые токи - такие как двигатели, насосы, компрессоры, сварочные аппараты и конвейеры. Характеристика D позволяет ему выдерживать кратковременные скачки тока при запуске без ложных срабатываний. Подходит для установки в щитах жилых, офисных и производственных зданий, где требуется надёжная защита трёхфазных цепей.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, что идеально для индуктивных нагрузок;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при крупном КЗ;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазной сети 400 В между фазами;
• Напряжение изоляции: 500 В - обеспечивает безопасную изоляцию внутренних элементов;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям, например, от грозовых разрядов;
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен;
• Тип тока: переменный (AC) - работает только в сетях с частотой 50–60 Гц;
• Рабочая температура: от -25 C до +40 C - допустимо использование в неотапливаемых помещениях при условии отсутствия конденсата;
• Частота: 50–60 Гц - совместим со всеми стандартными сетями России и Европы;
• Степень загрязнения 2 - предназначен для помещений с умеренной запылённостью, без проводящей пыли и агрессивных паров;
• Механический ресурс: 20 000 циклов включения/выключения - долговечность при частом управлении;
• Электрический ресурс: 10 000 циклов - срок службы при рабочих нагрузках;
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование после точки срабатывания;
• Категория применения: A - для защиты бытовых и аналогичных нагрузок, не требует специальной сертификации для промышленных систем.

Совместимость и монтаж

Выключатель CHINT NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 25 мм2 (медные) или 35 мм2 (алюминиевые). Также возможна установка шин типа PIN и FORK. Устройство легко сочетается с другими модулями серии NB1-63H в одном щите. Индикация положения контактов - через цветное окно: «I» - включено, «O» - выключено. Возможна дополнительная комплектация: вспомогательные контакты XF9, сигнал аварии XF9J, расцепители S9/V9 - для удалённого управления или контроля состояния.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в условиях степени загрязнения 2 и класса токоограничения 3. Наличие механической блокировки предотвращает случайное включение при обслуживании. Отсутствие защиты от брызг воды (IP20) требует установки внутри закрытых щитов.

Преимущества

• Увеличенная отключающая способность (10 кА) обеспечивает надёжность даже в сетях с высокой мощностью КЗ;
• Характеристика D исключает ложные срабатывания при пуске двигателей;
• Гибкость комплектации - возможность добавления дополнительных модулей без замены основного устройства;
• Яркая индикация положения контактов - удобна для операторов и обслуживающего персонала;
• Высокая механическая и электрическая износостойкость - длительный срок службы при активном использовании;
• Совместимость с широким спектром аксессуаров серии NB1-63H - упрощает проектирование и модернизацию щитов.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50–60 Гц;
• IP20 не допускает установку во влажных, открытых или пыльных местах без корпуса щита;
• Работает только при температуре выше -25 C - при более низких температурах возможны отказы из-за хрупкости материалов;
• Не рекомендован для частого ручного включения/выключения - лучше использовать контакторы для таких задач;
• Не подходит для защиты чувствительной электроники - характеристика D слишком «мягкая» для маломощных устройств.

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения;
• Щитовая защита конвейера на пищевом производстве;
• Распределительный щит торгового центра с группой мощных светильников и HVAC-систем;
• Оборудование станций зарядки электрокаров (при наличии правильного расчёта токов);
• Цепи питания компрессоров в холодильных установках.

Практические советы

• Выбирая автомат CHINT NB1-63H с характеристикой D, убедитесь, что ваша нагрузка действительно имеет высокий пусковой ток - для освещения или нагревателей лучше подойдут типы B или C;
• При монтаже соблюдайте посадочный диаметр клемм - не затягивайте болты с усилием больше 1,5 Нм, чтобы не повредить пластиковые детали;
• Если нужен дистанционный контроль состояния - сразу заказывайте модель с вспомогательным контактом XF9;
• Для сложных объектов используйте расцепитель V9 для защиты от просадки или перепада напряжения;
• Не смешивайте автоматы разных серий в одном щите - это усложняет диагностику и сервис;
• Проверьте соответствие сечения кабеля номинальному току 20 А - для медного провода минимум 2,5 мм2, но оптимально 4 мм2 при длинных участках.
