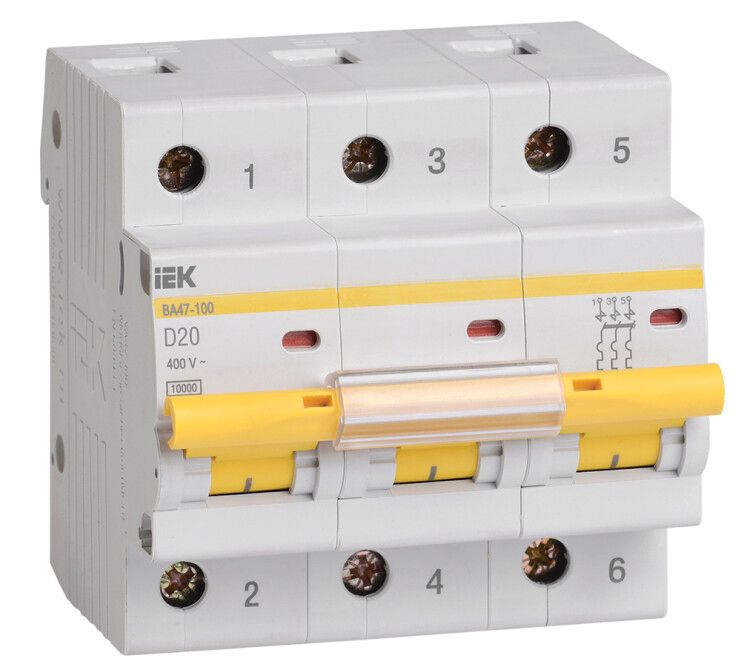

Выключатель автоматический ВА47-100 трехполюсный 20А 10кА характеристика D IEK - MVA40-3-020-D

Автоматический выключатель ВА47-100 20А 10кА характеристика D от IEK (ИЭК) предназначен для защиты трёхфазных цепей с высокими пусковыми токами — например, двигателей, компрессоров и сварочного оборудования. Артикул mva40-3-020-d относится к серии KARAT и соответствует требованиям промышленной и бытовой электросети.

Назначение и область применения

Выключатель ВА47-100 20А 10кА характеристика D защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных щитах жилых домов, офисов, производственных помещений и объектов с индуктивными нагрузками — таких как насосы, вентиляторы, станки и конвейеры. Особенность характеристики D позволяет выдерживать кратковременные пиковые токи при запуске мощного оборудования без ложных срабатываний.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 20 А
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D — подходит для нагрузок с высоким пусковым током
• Класс токоограничения: 3 — быстрое гашение дуги, снижающее повреждения контактов
• Частота: 50 Гц
• Модульная ширина: 4,5 модуля (13,5 мм на модуль)
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: DIN-рейка 35 мм
• Гарантийный срок: 10 лет (120 месяцев)

Совместимость и монтаж

Выключатель ВА47-100 20А 10кА характеристика D устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми типами щитов, где используется эта система крепления. Для правильного монтажа необходимо обеспечить свободный доступ к рычагу управления и соблюдать минимальные зазоры между устройствами согласно нормам ПУЭ. Кабельные входы рассчитаны на провода сечением до 25 мм² (медные) — проверьте соответствие перед подключением.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает повышенную безопасность при коротком замыкании — энергия дуги минимизируется, что снижает риск возгорания и повреждения соседних элементов. Устройство не предназначено для частого ручного включения/выключения — для этого используются контакторы или рубильники.

Преимущества

• Высокая отключающая способность (10 кА) — надёжная защита даже в условиях слабых сетей или на удалённых участках
• Характеристика D исключает ложные срабатывания при пуске двигателей
• Конструкция с термобиметаллическим и электромагнитным расцепителем обеспечивает точную реакцию на перегрузки и КЗ
• Долгий гарантийный срок — 10 лет — подтверждает качество сборки и материалов
• Совместимость с другими изделиями серии KARAT — удобно для унифицированного щита

Ограничения применения

• Не применяется в цепях постоянного тока — только для AC 50 Гц
• IP20 не допускает использование во влажных, пыльных или открытых помещениях без дополнительной защиты корпуса
• Не рекомендуется для защиты чувствительной электроники — требуется дополнительная фильтрация
• Не является средством изоляционного отключения — для ремонта нужен отдельный рубильник

Примеры использования

• Защита трёхфазного двигателя 1,5–3 кВт в цеху
• Щитовая защита группы розеток на производстве с компрессорами
• Входной автомат в распределительном щите многоквартирного дома
• Цепь питания сварочного аппарата с импульсным пуском

Практические советы

• Выбирая ВА47-100 20А 10кА характеристика D, убедитесь, что расчетный ток нагрузки не превышает 20 А — иначе возможны перегрев и преждевременный выход из строя
• При установке нескольких автоматов рядом — оставляйте зазор 5–10 мм между ними для лучшего теплоотвода
• Подключение клемм выполняйте с усилием 0,8–1 Н·м — недостаточно затянуть нельзя, слишком сильно — можно повредить контакт
• Для систем с частыми пусками (например, лифты, насосы) регулярно проверяйте состояние контактов — они подвергаются большей механической нагрузке
• Артикул mva40-3-020-d совпадает с серийным номером в каталоге IEK — используйте его при заказе запчастей или аналогов
