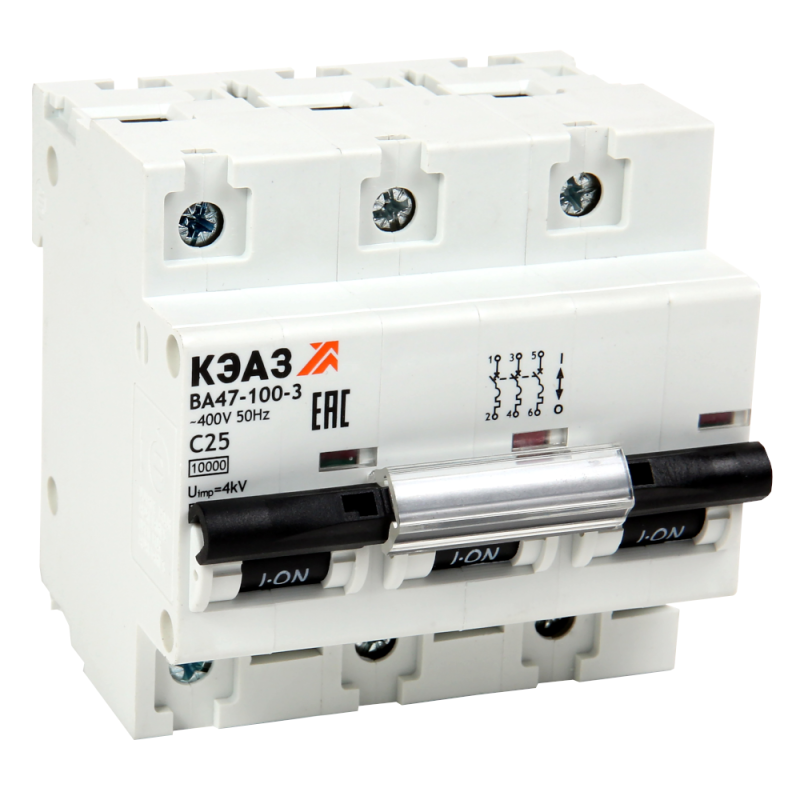

Выключатель автоматический модульный 3п D 20А 10кА ВА47-100-3D20-УХЛ3 КЭАЗ 318130

Автоматический выключатель ВА47-100-3D20-УХЛ3 от КЭАЗ — трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах, рассчитан на работу в суровых условиях и предназначен для бюджетных решений.

Назначение и область применения

Выключатель ВА47-100-3D20-УХЛ3 защищает трёхфазные цепи переменного тока напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную коммутацию нагрузки, отключение при аварийных ситуациях и надёжное проведение тока в штатном режиме. Применяется в промышленных и бытовых распределительных щитах: для питания станков, насосов, систем вентиляции, конвейеров и другого оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальное напряжение: 400 В — рабочее напряжение сети
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы)
• Сечение провода: 2,5–35 мм² — позволяет подключать медные провода указанного сечения
• Модульная ширина: 4,5 модуля — занимает 90 мм по ширине на DIN-рейке
• Глубина монтажа: 71 мм — требует свободного места внутри щита
• Степень защиты IP20 — защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочая температура: от –60 °C до +40 °C — работает в холодных и умеренных климатических зонах (обозначение УХЛ3)
• Класс токоограничения: 3 — быстрое ограничение тока при КЗ, снижающее тепловую нагрузку на проводку
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц — оптимизирован для сетей России и стран СНГ

Совместимость и монтаж

Выключатель ВА47-100-3D20-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 90 мм свободного пространства по ширине и 71 мм глубины в щите. Подключение проводов осуществляется через зажимы, поддерживающие сечение от 2,5 до 35 мм². Надёжно фиксируется механически — не требует дополнительных креплений. Совместим со всеми типами модульных устройств, соответствующих стандарту IEC/EN 60947-2.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3, что повышает безопасность при коротком замыкании. Конструкция исключает доступ к токоведущим частям при закрытом корпусе (IP20). Сертифицирован для работы в условиях степени загрязнения 2 и категории перенапряжения IV — подходит для промышленных объектов с высокими рисками перенапряжений.

Преимущества

• Высокая отключающая способность (10 кА) — надёжно справляется с аварийными токами даже в сложных сетях
• Характеристика D — идеально для двигателей и других устройств с большими пусковыми токами
• Широкий диапазон температур — можно использовать в неотапливаемых помещениях, на улице (в защищённых щитах)
• Поддержка больших сечений проводов — удобно для мощных потребителей
• Бюджетная серия от КЭАЗ — сочетание надёжности и доступной цены

Ограничения применения

• Не предназначен для установки в открытых местах — степень защиты IP20 не защищает от пыли и влаги
• Не рекомендован для цепей постоянного тока — только для переменного тока 50 Гц
• Не подходит для частых ручных включений/отключений — не является контактором; длительная эксплуатация в качестве рубильника снизит срок службы
• Требует достаточного пространства в щите — глубина 71 мм и ширина 90 мм должны быть учтены при проектировании

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт на производстве
• Щитовая защита группы освещения и розеток в цеху
• Распределительный щит на складе с конвейерной линией
• Оборудование в холодильных камерах с низкими температурами

Практические советы

• Выбирая ВА47-100-3D20-УХЛ3, проверьте соответствие сечения кабеля — используйте провода 2,5–35 мм², чтобы избежать перегрева
• При монтаже в щитах с плотной компоновкой убедитесь, что рядом есть место для открывания крышки и обслуживания
• Избегайте установки в сырых или запылённых местах — для таких условий выбирайте модели с IP65 и выше
• Для увеличения функциональности можно дополнительно установить блоки сигнализации, AUX-контакты или расцепители — совместимость предусмотрена
• Проверяйте маркировку перед установкой: именно модель ВА47-100-3D20-УХЛ3 имеет характеристику D и номинал 20 А — другие варианты серии имеют другие параметры
