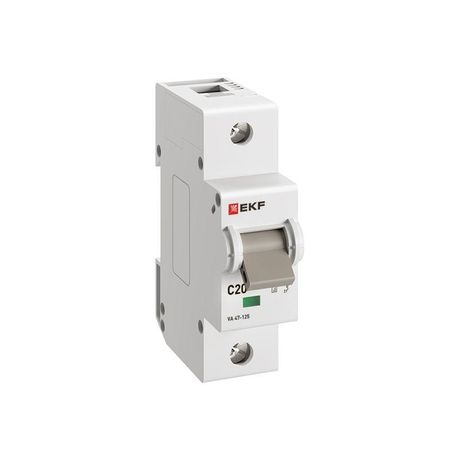

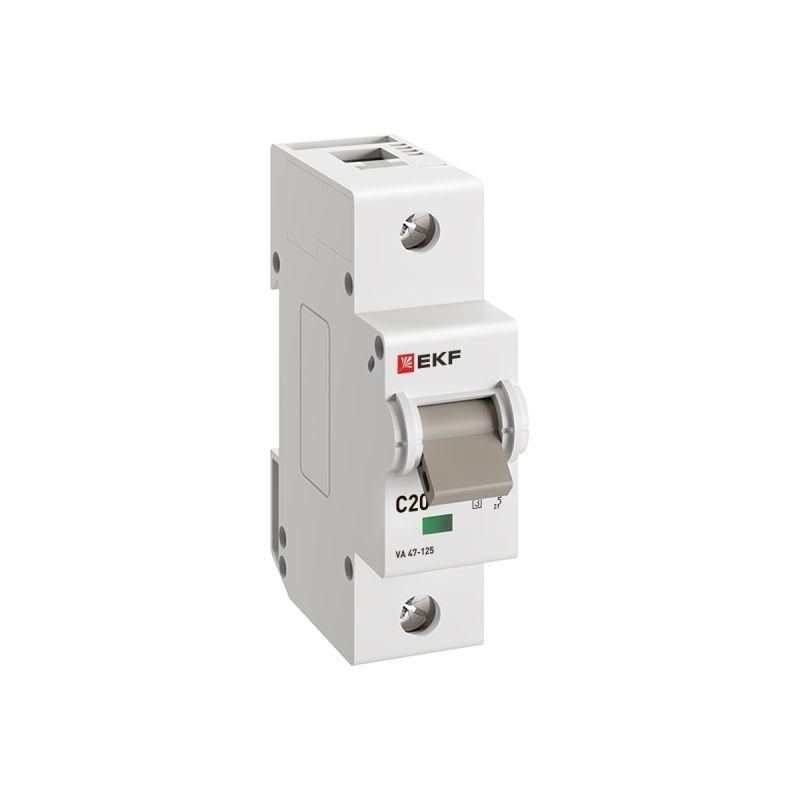

Автоматический выключатель ВА 47-125 1P 20А (C) 15кА PROXIMA | mcb47125-1-20C EKF

Автоматический выключатель ВА 47-125 PROxima EKF - это однополюсное устройство на 20 А с характеристикой C и отключающей способностью 15 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий в жилых, офисных и промышленных объектах. Благодаря компактному размеру и высокой надёжности, он часто применяется в распределительных щитах вместо более крупных силовых аппаратов.

Назначение и область применения

Автоматический выключатель ВА 47-125 PROxima EKF защищает однофазные цепи переменного тока от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в бытовые, административные и легкопромышленные электрощиты. Часто используется для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования. Его применение допустимо там, где требуется надёжная защита при ограниченном пространстве в щите.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компьютеры);
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Номинальное напряжение: 230 В AC - рассчитан на работу в сетях 220–240 В;
• Количество полюсов: 1 - управляет одной фазой; не подходит для трёхфазных систем;
• Сечение провода: 1–35 мм2 - позволяет подключить медные провода от тонких до мощных;
• Степень защиты IP20 - защита от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли;
• Ширина: 1,5 модуля (27 мм) - экономичное использование места в DIN-рейке;
• Рабочая температура: от –25C до +50C - подходит для установки в неотапливаемых помещениях;
• Глубина монтажа: 82 мм - требует достаточного внутреннего объёма щита;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию при повышенных напряжениях;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от молний или коммутаций);
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран.

Совместимость и монтаж

Выключатель ВА 47-125 PROxima EKF монтируется на стандартную DIN-рейку 35 мм. Установка занимает всего 1,5 модуля - удобно для плотной комплектации щитов. Клеммы позволяют зажимать провода сечением от 1 до 35 мм2 - подходят как для медных жил, так и для многожильных кабелей. Перед подключением проверьте соответствие сечения провода и номинала автомата. Никогда не используйте этот выключатель в качестве главного рубильника - он не предназначен для частых ручных операций включения/выключения.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60898-1 для автоматических выключателей для домашних и аналогичных применений. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает риск возгорания при аварийных режимах. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при работе. Применение в условиях степени загрязнения 2 (умеренная запылённость) - типично для помещений с нормальным уровнем чистоты.

Преимущества

• Высокая отключающая способность (15 кА) делает его надёжнее многих аналогов с 6 кА или 10 кА;
• Компактная ширина (1,5 модуля) позволяет разместить больше автоматов в одном щите;
• Двойная дугогасительная система увеличивает срок службы и безопасность;
• Серебряные контакты обеспечивают стабильную проводимость и минимальный нагрев даже при длительной нагрузке;
• Поддержка широкого диапазона сечений проводов (1–35 мм2) упрощает монтаж в различных условиях.

Ограничения применения

• Не предназначена для трёхфазных цепей - только для однофазных (1P);
• IP20 не защищает от влаги - нельзя использовать во влажных помещениях (баня, улица, подвал без герметизации);
• Не рекомендован для нагрузок с очень высокими пусковыми токами (например, большие двигатели, сварочные аппараты) - лучше выбрать характеристику D;
• Не следует использовать как ручной выключатель - частые включения/выключения снизят срок службы;
• Работает только при температуре выше –25C - в холодных неотапливаемых местах возможны отказы.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Автомат для освещения в коридоре, кухне или комнате;
• Щитовая защита для холодильника, стиральной машины, бойлера;
• Дополнительный автомат в распределительном щите дома или небольшого цеха;
• Замена старого автомата с меньшей отключающей способностью (например, 6 кА) на более современный и безопасный вариант.

Практические советы

• Выбирая автомат ВА 47-125 PROxima EKF, убедитесь, что ваша проводка выдерживает ток 20 А - иначе есть риск перегрева кабеля;
• При монтаже затягивайте клеммы усилием, указанным в инструкции - недостаточно или слишком сильно затянутый провод вызывает нагрев;
• Если в щите мало места - этот автомат идеален: 1,5 модуля даёт возможность разместить ещё один или два устройства;
• Не путайте с автоматами серии VA 47-29 - они меньше по току и отключающей способности;
• Проверяйте маркировку перед установкой: буква “C” означает характер срабатывания, а не класс безопасности.
