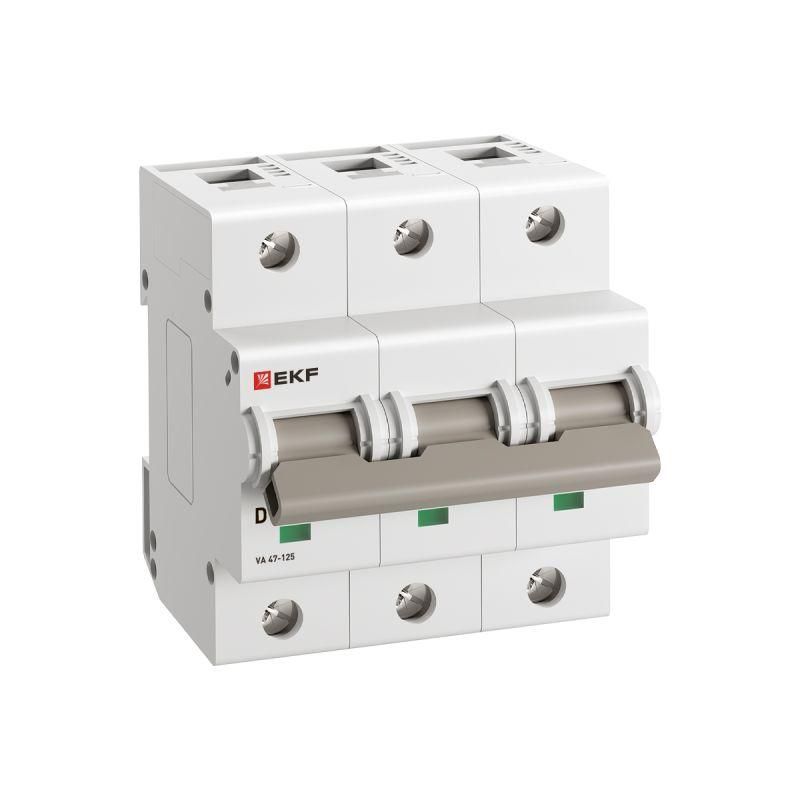

Автоматический выключатель ВА 47-125 3P 25А (D) 15кА PROXIMA EKF - mcb47125-3-25D

Автоматический выключатель ВА 47-125 PROxima EKF - трёхполюсное устройство на 25 А с отключающей способностью 15 кА, предназначенное для защиты цепей с высокими пусковыми токами. Благодаря компактному корпусу и надёжной дугогасительной системе, он заменяет более крупные силовые автоматы в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА 47-125 PROxima EKF защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Особенно эффективен там, где есть оборудование с высокими пусковыми токами - насосы, компрессоры, двигатели, конвейеры, сварочные аппараты.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 15 кА - способен безопасно отключить даже мощное КЗ
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, электродвигатели)
• Номинальное напряжение изоляции: 660 В - повышенная устойчивость к скачкам напряжения
• Сечение подключаемого провода: 1–25 мм2 - совместим с большинством медных кабелей
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным перенапряжениям
• Частота: 50–60 Гц - работает в сетях России и Европы
• Модульная ширина: 4,5 модуля (90 мм) - занимает место в DIN-рейке
• Рабочая температура: от –25 C до +50 C - подходит для неотапливаемых помещений
• Глубина монтажа: 82 мм - требуется свободное пространство за щитом
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Автоматический выключатель ВА 47-125 PROxima EKF монтируется на стандартную DIN-рейку 35 мм. Установка возможна в любые щиты с достаточным местом - глубина монтажа составляет 82 мм, поэтому проверьте зазор за рейкой. Подключение проводов осуществляется с помощью винтовых зажимов: минимальное сечение - 1 мм2, максимальное - 25 мм2. Не используйте многожильные провода без наконечников. Обеспечьте доступ к рычагу управления для ручного включения/выключения.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает риск возгорания при отключении больших токов. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при работе. Напряжение изоляции 660 В обеспечивает безопасность при случайных перенапряжениях.

Преимущества

• Высокая отключающая способность (15 кА) позволяет использовать вместо дорогостоящих силовых автоматов
• Характеристика D исключает ложные срабатывания при пуске двигателей
• Компактная ширина 4,5 модуля экономит место в щите
• Двойная дугогасительная система увеличивает срок службы и безопасность
• Широкий диапазон рабочих температур - подходит для холодных и жарких условий

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует герметичного щита
• Не рекомендован для постоянной работы при температурах ниже –25 C или выше +50 C
• Не подходит для цепей с постоянным током (DC) - только для AC
• Из-за характера характеристики D не применяется для освещения или бытовой техники - только для тяжёлых нагрузок

Примеры использования

• Защита трехфазного электродвигателя 15 кВт на производстве
• Щитовая защита конвейера на пищевом предприятии
• Подключение воздушного компрессора в мастерской
• Распределительный щит насосной станции
• Линии питания сварочных машин

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - не менее 1 мм2 и не более 25 мм2
• Используйте наконечники для многожильных проводов - это предотвращает ослабление соединения
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (D) и аналогичную отключающую способность
• Автоматический выключатель ВА 47-125 PROxima EKF можно сочетать с другими изделиями серии PROxima EKF - они совместимы по форме, креплению и характеристикам
