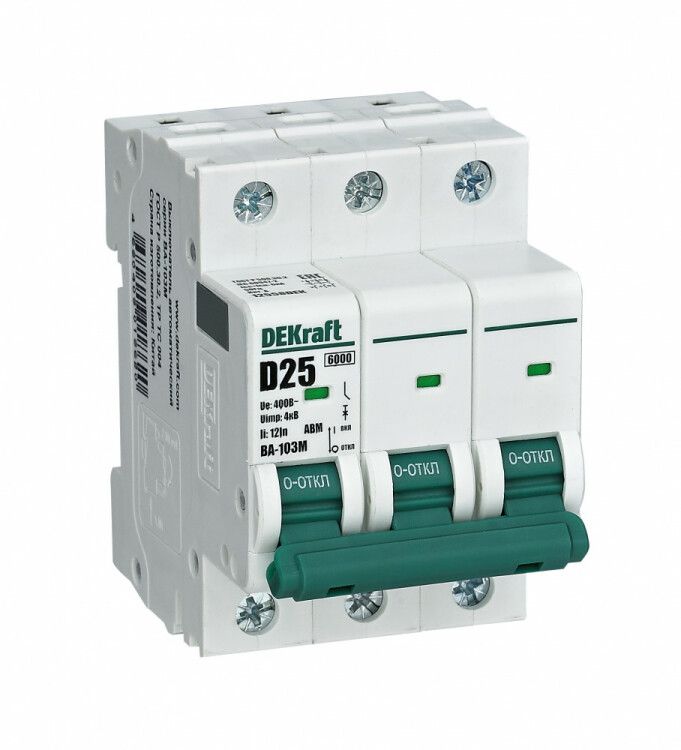

Выключатель автоматический без теплозащиты трехполюсный ВА-103М 3P 25А характеристика D 6кА | 12558DEK Dekraft APC

Автоматический выключатель ВА-103M от DEKraft - трёхполюсный аппарат на 25 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты цепей без необходимости тепловой защиты. Устройство рассчитано на работу в системах вентиляции, противопожарной защиты и других задачах, где важна надёжность при высоких пусковых токах.

Назначение и область применения

ВА-103M используется для защиты электрических цепей от коротких замыканий и перегрузок, когда требуется исключение тепловой защиты. Подходит для оборудования с высокими пусковыми токами: вентиляторы, насосы, компрессоры, системы пожарной безопасности. Применяется там, где частые включения/выключения не требуются - устройство не рассчитано на частую ручную коммутацию.

Технические характеристики

• Тип: автоматический выключатель, трёхполюсный (3P)
• Номинальный ток: 25 А
• Номинальное напряжение: 400 В переменного тока (AC), 50 Гц
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - срабатывает при токах 10–20 кратном от номинала, подходит для нагрузок с высоким пусковым током
• Номинальное напряжение изоляции: 2000 В
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает энергию пробоя
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку шириной 17,5 мм
• Модульная ширина: 3 модуля (52,5 мм)
• Глубина монтажа: 73 мм
• Рабочий температурный диапазон: от -25 C до +60 C
• Соответствие: RoHS

Совместимость и монтаж

ВА-103M устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место глубиной не менее 73 мм. Ширина устройства - 3 модуля, поэтому необходимо учесть это при планировании щита. Напряжение питания - только переменный ток 400 В, 50 Гц. Не совместим с постоянным током. Отсутствие теплозащиты делает его непригодным для защиты цепей с длительными перегрузками ниже порога срабатывания по магнитному элементу.

Безопасность и стандарты

Устройство соответствует требованиям директивы RoHS - не содержит опасных веществ. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, что повышает безопасность при аварийных ситуациях. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не защищает от внешней среды - установка допускается только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (6 кА) позволяет использовать в сетях с большими токами КЗ
• Характеристика D обеспечивает отказ от ложных срабатываний при пуске мощных двигателей
• Широкий диапазон температур (-25…+60 C) - работает в холодных и жарких помещениях
• Компактная форма (3 модуля) экономит место в распределительных щитах
• Подтверждённая совместимость с системами противопожарной защиты и вентиляции

Ограничения применения

• Не предназначен для защиты от перегрузок - отсутствует тепловая защита; применять можно только там, где перегрузки контролируются другими средствами (например, термореле)
• Не рекомендуется для частого ручного включения/отключения - механизм не рассчитан на интенсивную коммутацию
• IP20 запрещает использование вне герметичных щитов - нельзя устанавливать на открытом воздухе или во влажных зонах
• Работает только с переменным током - не подходит для DC-цепей

Примеры использования

• Защита вентиляционных установок с крупными двигателями
• Щиты пожарной сигнализации и дымоудаления
• Цепи управления насосами в канализационных станциях
• Линии питания компрессоров в промышленных системах

Практические советы

• Выбирая ВА-103M, убедитесь, что ваша система имеет другую защиту от перегрузок - например, термостаты или реле перегрузки
• При проектировании щита учтите глубину монтажа (73 мм) и наличие места для проводов
• Избегайте установки рядом с источниками тепла - даже при заявленном диапазоне -25…+60 C долговечность снижается при постоянной работе близко к верхнему пределу
• Для обслуживания используйте только изолированные инструменты - внутренние части находятся под напряжением при включенном питании
• Этот автомат - часть серии DEKraft ВА-103M; он совместим с другими изделиями этой серии по форме и креплению, что упрощает замену и пополнение запасов
