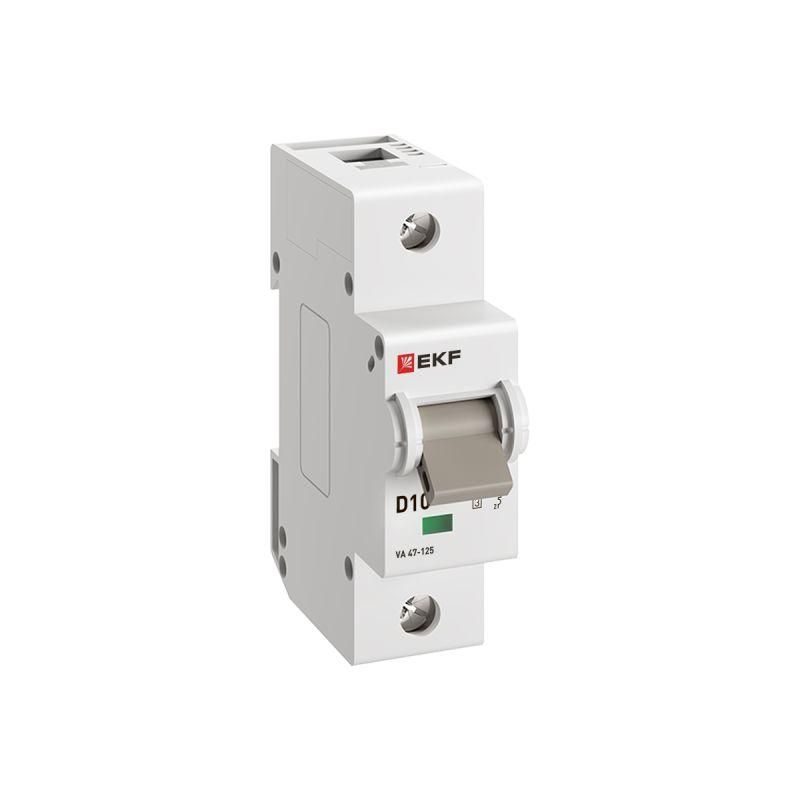

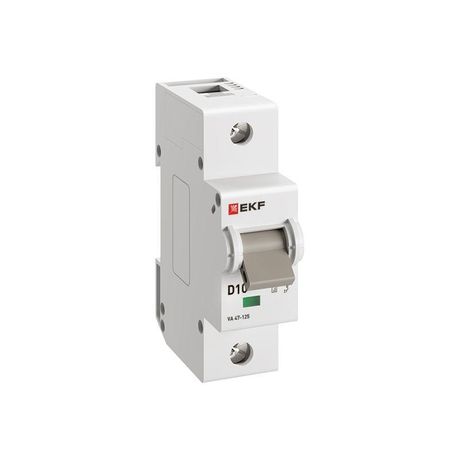

Автоматический выключатель ВА 47-125 1P 10А (D) 15кА PROXIMA EKF - mcb47125-1-10D

Автоматический выключатель ВА 47-125 PROxima EKF - это однополюсное устройство на 10 А с отключающей способностью 15 кА, предназначенное для защиты цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Артикул mcb47125-1-10d соответствует серии PROxima бренда EKF.

Назначение и область применения

Автоматический выключатель ВА 47-125 PROxima EKF защищает однофазные электрические цепи переменного тока с частотой 50–60 Гц. Применяется там, где требуется высокая устойчивость к большим токам КЗ - например, в щитах с мощным оборудованием: насосами, компрессорами, сварочными аппаратами, конвейерами. Характеристика D позволяет использовать его в цепях с высокими пусковыми токами, что делает его подходящим для двигателей и других индуктивных нагрузок.

Технические характеристики

• Номинальный ток: 10 А
• Напряжение: 230 В AC
• Количество полюсов: 1
• Отключающая способность: 15 кА - способен безопасно отключить даже крупное короткое замыкание
• Характеристика срабатывания: D - срабатывает при токах 10–20 кратном от номинала, подходит для пусковых токов оборудования
• Сечение подключаемого провода: 1–35 мм2 - совместим с медными и алюминиевыми проводниками
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Номинальное напряжение изоляции: 660 В - повышенная изоляция для безопасности при скачках напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным перенапряжениям
• Ширина: 1,5 модуля (27 мм) - экономичное использование места в щите
• Глубина монтажа: 82 мм - необходимо учитывать при проектировании глубины шкафа
• Рабочий температурный диапазон: -25…+50 C - работает в холодных и жарких помещениях
• Степень загрязнения: 2 - допустимо применение в условиях умеренного запыления, например, в производственных залах

Совместимость и монтаж

Автоматический выключатель ВА 47-125 PROxima EKF монтируется на DIN-рейку 35 мм. Установка выполняется стандартным способом: фиксируется защелкой, подключение проводов осуществляется в верхние/нижние клеммы (в зависимости от схемы). Обратите внимание: максимальное сечение провода - 35 мм2, более толстые жилы не войдут. Нижнее подключение возможно, но рекомендуется соблюдать полярность: питание подводится сверху, нагрузка - снизу. Монтаж возможен только в сухих, хорошо вентилируемых щитах, так как степень защиты IP20 исключает работу на открытом воздухе или во влажных средах.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60898-1. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает риск возгорания при отключении больших токов. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при работе. Номинальное напряжение изоляции 660 В обеспечивает безопасную эксплуатацию даже при сетевых колебаниях.

Преимущества

• Высокая отключающая способность 15 кА - позволяет заменить дорогостоящие силовые автоматы в бытовых и промышленных щитах
• Компактная ширина 1,5 модуля - освобождает место в щите для других устройств
• Характеристика D - идеальна для оборудования с высокими пусковыми токами
• Надежное гашение дуги - минимизирует риск выхода устройства из строя после аварии
• Серебросодержащие контакты - увеличивают срок службы и снижают потери энергии

Ограничения применения

• Не применяется в трехфазных системах - только для однофазных цепей
• IP20 не допускает установку вне закрытого щита - нельзя использовать на улице, в сырых помещениях или на открытых площадках
• Не подходит для цепей с постоянным током - только переменный ток 50–60 Гц
• Максимальный ток 10 А - не годится для защиты мощных тепловых приборов (например, электрокотлов >2,3 кВт)

Примеры использования

• Защита сети розеток в квартире с подключенными стиральной машиной и микроволновой печью
• Щит на производстве: защита одного двигателя 1,5 кВт с высоким пусковым током
• Электрошкаф в мастерской: отдельный автомат для сварочного аппарата
• Оборудование с частотным преобразователем - где необходима устойчивость к импульсным перегрузкам

Практические советы

• Выбирая автомат ВА 47-125 PROxima EKF, проверьте соответствие сечения провода - не используйте жилы меньше 1 мм2 и больше 35 мм2
• При монтаже в старый щит убедитесь, что глубина шкафа ≥82 мм - иначе выключатель не поместится
• Избегайте установки рядом с источниками тепла - рабочая температура выше +50 C может вызвать ложные срабатывания
• Для цепей с частыми пусками (например, насосы) характерика D - оптимальный выбор, но не заменяйте её на C, если есть двигатель
• Проверяйте маркировку перед установкой: убедитесь, что это именно 10 А, а не 16 А или 20 А - путаница в номинале опасна
