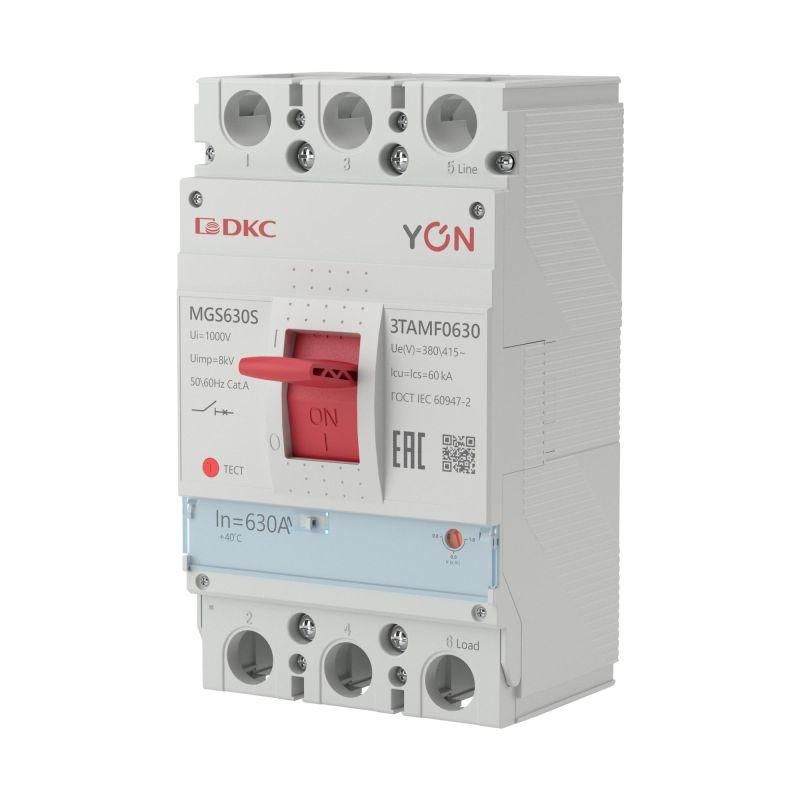

Выключатель автоматический YON MGS630 3P 504-630А 60кА YON (группа DKC) MGS630S-3TAMF0630

Автоматический выключатель 3P 504-630A 60kA MGS630 - это стационарный аппарат в литом корпусе от бренда YON (группа DKC), предназначенный для защиты и управления мощными электрическими нагрузками в сетях до 415 В. Артикул mgs630s-3tamf0630 обеспечивает надёжную работу в промышленных и коммерческих объектах благодаря высокой отключающей способности и регулируемой защите.

Назначение и область применения

Автоматический выключатель 3P 504-630A 60kA MGS630 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для частых ручных включений и отключений нагрузки. Применяется в системах распределения электроэнергии на объектах с высокой потребляемой мощностью: промышленных предприятиях, крупных торгово-офисных зданиях, ЖКХ, больницах, школах и других объектах социальной инфраструктуры. Подходит для установки в главных вводах, на шинах распределительных щитов и в качестве основной защиты силового оборудования.

Технические характеристики

• Номинальное напряжение: 380–415 В - работает в трёхфазных сетях низкого напряжения, соответствует стандартным промышленным системам TN-S, TT, IT.
• Номинальный ток: 630 А - способен длительно проводить ток до этого значения без срабатывания; выбирать необходимо с учётом фактической нагрузки и запаса по нагреву.
• Отключающая способность: 60 кА - способен безопасно прервать максимальный ток короткого замыкания до 60 тысяч ампер, что важно для сетей с низким импедансом и высокой токовой потенцией.
• Количество полюсов: 3 - защищает все три фазы одновременно, не требует внешних контакторов для трёхфазных цепей.
• Конструкция: стационарный - устанавливается в щитах с жёстким креплением, не предусматривает возможность извлечения под нагрузкой.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требуется установка внутри закрытого щита.
• Тип подключения: болтовое - провода крепятся через контактные зажимы с помощью гаек и шайб; требует точного момента затяжки.

Совместимость и монтаж

Автоматический выключатель 3P 504-630A 60kA MGS630 совместим с шинами DIN типа C и стандартными распределительными щитами промышленного класса. Монтаж выполняется исключительно в сухих помещениях с температурой от -5C до +40C. Для подключения используйте медные кабели сечением не менее 95 мм2 (при температуре 30C); проверьте соответствие сечения и материала проводника согласно таблице производителя. Болтовые зажимы требуют контрольного затягивания моментом 15–20 Нм - переусиливать нельзя, чтобы не повредить внутренние контакты. Установка возможна только вертикально - осевой угол не более +-15° от вертикали.

Безопасность и стандарты

Автоматический выключатель 3P 504-630A 60kA MGS630 соответствует международному стандарту IEC/EN 60947-2 и российскому ГОСТ Р 50030.2. Обладает сертификатом соответствия ЕАЭС. Конструкция выполнена из самозагасающегося термопласта, не поддерживающего горение. Все материалы прошли испытания на устойчивость к коррозии и механическим воздействиям. Отключение происходит при превышении порога тока - без задержки на короткие замыкания, с выдержкой времени при перегрузках.

Преимущества

• Регулируемый тепловой расцепитель позволяет точно настроить порог срабатывания под конкретную нагрузку, снижая риск ложных отключений.
• Высокая отключающая способность (60 кА) обеспечивает безопасность даже в условиях слабых сетевых сопротивлений, типичных для современных энергообъектов.
• Литой корпус обеспечивает прочность, герметичность внутренней части и долговечность при вибрациях и ударных нагрузках.
• Широкий ассортимент серии MGS позволяет использовать одинаковые принципы проектирования для всех уровней распределения - от ввода до групповых щитов.
• Гарантия производителя - 5 лет, что подтверждает качество сборки и использование комплектующих премиум-класса.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли.
• Не имеет функции дистанционного управления - управление только ручное через рычаг.
• Не подходит для частых операций включения/отключения под нагрузкой свыше 1000 раз в год - для таких задач рекомендованы контакторы.
• Требует наличия свободного пространства вокруг для теплоотвода - минимальный зазор 50 мм с каждой стороны.
• Не совместим с модульными щитами бытового класса - из-за габаритов и болтового подключения требует специализированных шкафов.

Примеры использования

• Главный ввод питания в торговом центре площадью более 10 000 м².
• Защита трансформатора 630 кВА в распределительном пункте многоэтажного жилого дома.
• Основной автомат для группы мощных насосов в системе водоснабжения критической инфраструктуры.
• Щитовая защита на производственной линии с несколькими двигателями суммарной мощностью выше 200 кВт.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинального тока автомата - недостаточное сечение вызывает перегрев.
• Используйте только качественные болты и шайбы с антикоррозийным покрытием - некачественная фурнитура увеличивает переходное сопротивление.
• После монтажа проведите тестовое включение без нагрузки - убедитесь, что механизм перемещается плавно, без заеданий.
• При проектировании системы учитывайте координацию с нижестоящими автоматами - время-токовая характеристика должна обеспечивать селективность.
• Регулярно проверяйте состояние болтовых соединений каждые 6–12 месяцев - особенно в условиях повышенной вибрации.
