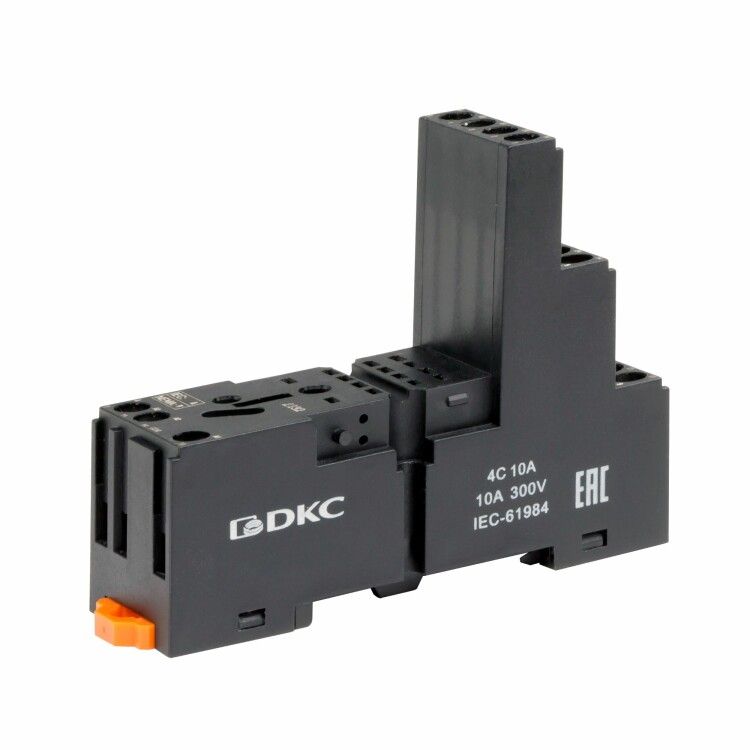

Базовый пассивный элемент для установки одиночных реле, до 230 В АС \ DC, компактное исполнение | IR-B4-SC-2 DKC ДКС

Базовый пассивный элемент для установки одиночных реле, до 230 В АС/DC, компактное исполнение, колодка с винтовыми клеммами для реле на 4 группы - это надёжная монтажная платформа для реле серии IR, обеспечивающая удобное подключение питания и коммутационных цепей. Артикул ir-b4-sc-2 от бренда DKC (ДКС) предназначен для быстрой сборки и обслуживания релейных цепей на DIN-рейке.

Назначение и область применения

Эта колодка используется для фиксации и электрического подключения одиночных реле с четырьмя группами контактов из серии IR. Она позволяет организовать компактную и упорядоченную распределительную систему в щитах автоматизации. Применяется в промышленном оборудовании, системах управления, конвейерах, насосных станциях и других устройствах, где требуется надёжное и легко доступное подключение реле.

Технические характеристики

• Тип изделия: колодка для реле
• Максимальное напряжение: до 230 В переменного или постоянного тока
• Количество контактных групп: 4
• Тип подключения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Конструкция: трёхуровневая - питание с одной стороны, коммутация - с другой
• Совместима с реле серии IR

Совместимость и монтаж

Колодка совместима исключительно с реле серии IR. Монтаж осуществляется путём защёлкивания на стандартную DIN-рейку шириной 35 мм. После установки реле в колодку необходимо затянуть винты клемм: с одной стороны - для подвода питания, с противоположной - для подключения нагрузки. Обязательно проверьте соответствие габаритов реле и посадочного места - отклонения в размерах недопустимы.

Преимущества

• Удобная трёхуровневая схема: разделение цепей питания и коммутации снижает риск перепутывания проводов
• Винтовые клеммы обеспечивают прочное и долговечное соединение без необходимости специальных инструментов
• Компактное исполнение экономит место в шкафу, особенно важно при плотной компоновке
• Легко заменить реле без перепайки или переподключения всей цепи

Ограничения применения

• Не предназначена для реле других серий - использование несовместимых устройств может повредить колодку или вызвать плохой контакт
• Не рекомендуется применять в средах с высокой вибрацией без дополнительной фиксации - винтовые клеммы могут ослабнуть
• Максимальное напряжение 230 В - нельзя использовать в сетях выше этого значения
• Не имеет защиты от внешних воздействий (IP-класс не указан); требует установки внутри закрытого шкафа

Примеры использования

• Автоматизация производства: управление двигателями через реле на базе ir-b4-sc-2
• Системы освещения: контроль нескольких световых контуров одним реле
• Климатические установки: включение нагревателей, вентиляторов по сигналу терморегулятора
• Щиты управления насосными станциями: коммутирование пускателей и сигнализаций

Практические советы

• Перед монтажом убедитесь, что реле серии IR полностью вставлено в колодку - слышимый щелчок указывает на правильную посадку
• Затягивайте винты клемм равномерно, без усилия; переизбыток момента может повредить пластик или раздавить жилу
• Используйте маркировочные этикетки на клеммах - это ускоряет диагностику и ремонт
• При проектировании щита учтите, что колодка занимает место с двух сторон: одна сторона - для входящих проводов, другая - для выходных
• Артикул ir-b4-sc-2 можно заказывать запасным элементом - он часто выходит из строя не сам, а из-за некорректной работы установленного в него реле
