Базовый пассивный элемент для установки одиночных реле, до 230 В АС \ DC | IR-B1-PT DKC ДКС

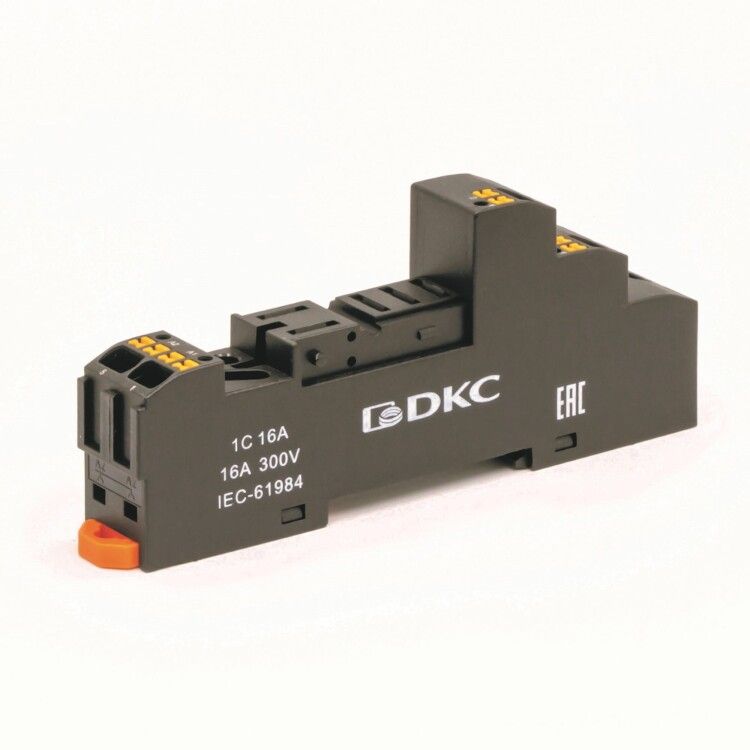

Базовый пассивный элемент для установки одиночных реле, до 230 В АС/DC, с клеммами push-in, для 1 группы от DKC (ДКС) с артикулом ir-b1-pt предназначен для упрощённого подключения одногрупповых реле на DIN-рейку. Эта колодка снижает время монтажа за счёт технологий push-in и позволяет организовать чёткую разводку между питанием и нагрузкой.

Назначение и область применения

Этот базовый пассивный элемент используется для фиксированного подключения одиночных реле с одной контактной группой. Он служит переходным звеном между проводами и реле, позволяя легко менять реле без перепайки или перебора проводов. Применяется в автоматических системах управления: панелях управления станков, конвейеров, системах освещения, HVAC и других устройствах, где требуется частая замена или обслуживание реле.

Технические характеристики

• Максимальное напряжение: 230 В переменного или постоянного тока (AC/DC)
• Количество контактов: 1 группа
• Тип подключения: пружинные зажимы (push-in) - без инструментов, просто вставьте провод
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Съёмные клеммы: да - можно демонтировать колодку вместе с клеммами для удобства сервиса
• Тип изделия: колодка (не реле, а платформа для него)

Совместимость и монтаж

Колодка совместима с реле серии IR от DKC (ДКС). Монтаж выполняется в три шага:

1. Зафиксируйте колодку на DIN-рейке - она щёлкает на месте.
2. Подключите провода питания к одной стороне колодки: вставьте жилу в зажим push-in до упора - он сам зажимает провод.
3. Установите реле IR в гнездо сверху - оно фиксируется механически и электрически.

Провода до 2,5 мм2 подходят для push-in-зажимов. Не используйте многожильные провода без наконечников - они могут плохо контактировать.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Напряжение 230 В AC/DC обеспечивает работу в бытовых и промышленных сетях. Клеммы изолированы, корпус выполнен из самозагасающего пластика. Сертификация по IEC 60947-7-1 и EN 60715 - гарантирует соответствие стандартам для компонентов на DIN-рейку.

Преимущества

• Push-in-технология исключает необходимость отвертки - подключение занимает секунды.
• Съёмные клеммы позволяют вынимать всю колодку целиком для проверки или замены без отсоединения всех проводов.
• Чёткая раздельная маршрутизация: питание - слева, коммутация - справа, что минимизирует путаницу при сборке.
• Стандартный форм-фактор - идеально сочетается с другими элементами серии IR и DIN-монтажом.

Ограничения применения

• Не предназначена для работы с токами выше 10 А - проверяйте номинал реле, установленного на колодке.
• Не подходит для реле с двумя или более контактными группами - только для одногрупповых моделей серии IR.
• Запрещено использовать в средах с высокой вибрацией без дополнительной фиксации - хотя крепление надёжное, длительные удары могут ослабить соединение.
• Не рекомендуется для открытых площадок без защиты от пыли и влаги - IP-класс не указан, значит, нет специальной герметизации.

Примеры использования

• Автоматический контроль температуры в шкафу - реле IR управляет вентилятором через эту колодку.
• Система аварийного отключения на конвейере - кнопка запуска подключена к колодке, которая передаёт сигнал реле.
• Управление светом в цеху - несколько таких колодок собраны в одном блоке для управления несколькими лампами.

Практические советы

• Перед подключением убедитесь, что провод зачищен на 8–10 мм - слишком мало или много - риск плохого контакта.
• Проверяйте плотность фиксации: потяните провод слегка после вставки - если выскочил, переустановите.
• При замене реле всегда отключайте питание - даже если клеммы съёмные, напряжение остаётся на входе.
• Для многожильных проводов используйте наконечники типа U или O - это предотвратит расслоение жил в зажиме.
• При сборке нескольких колодок в ряд - соблюдайте порядок: питание → колодка → реле → нагрузка. Это упростит диагностику.
