Базовый пассивный элемент для установки одиночных реле, до 230 В АС \ DC | IR-B4-PT DKC ДКС

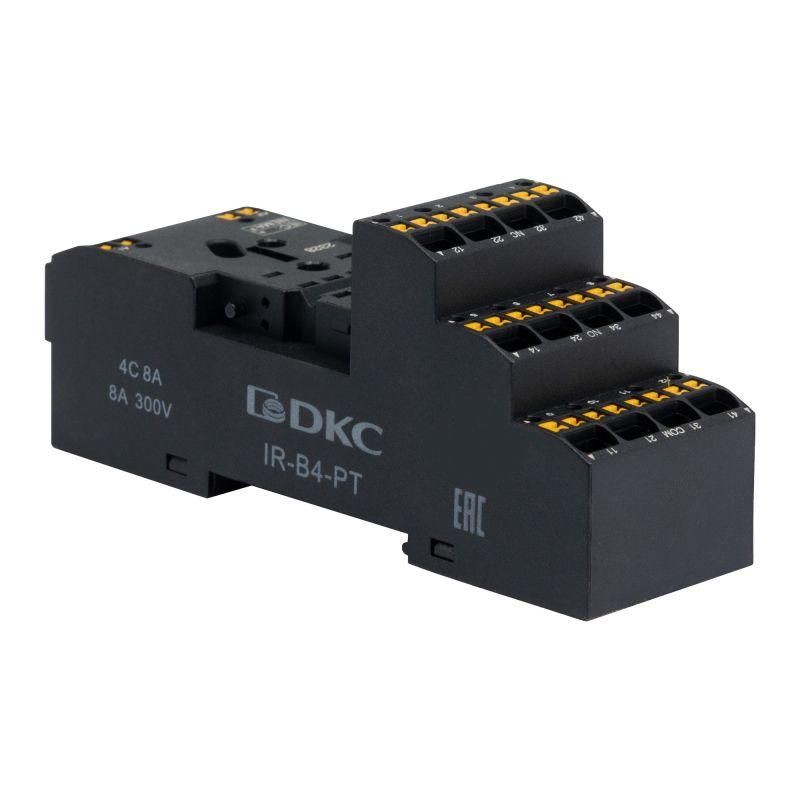

Базовый пассивный элемент для установки одиночных реле, до 230 В АС/DC, колодка с клеммами push-in, 4 группы от DKC (ДКС) с артикулом ir-b4-pt предназначен для компактного и быстрого подключения реле с четырьмя группами контактов. Эта колодка упрощает сборку управления за счёт технологий push-in и разделения цепей питания и сигнала.

Назначение и область применения

Колодка ir-b4-pt используется для фиксации и электрического соединения одиночных реле с четырьмя контактными группами из серии IR. Применяется в системах автоматизации: панелях управления, контроллерах, станках, конвейерах, где требуется надёжная и компактная коммутация сигналов и питания до 230 В переменного или постоянного тока.

Технические характеристики

• Тип изделия: колодка для реле
• Максимальное напряжение: 230 В AC/DC
• Число контактных групп: 4
• Способ подключения: пружинный зажим (push-in)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Конструкция: трёхуровневая - питание с одной стороны, коммутационные цепи - с другой

Совместимость и монтаж

Колодка совместима исключительно с реле серии IR. Монтаж выполняется путём защёлкивания на стандартную DIN-рейку 35 мм. Подключение проводов - без инструментов: провод вводится в клемму до упора, пружинный механизм надёжно фиксирует жилу. Отсоединение - нажатием рычага на клемме. Обязательно соблюдайте полярность при подключении питания - входы расположены на одном торце, выходы - на противоположном.

Преимущества

• Ускоряет монтаж: отпадает необходимость в отвертках для затяжки клемм
• Экономит место: трёхуровневая конструкция позволяет разнести силовые и слаботочные цепи
• Стабильность контакта: пружинный зажим обеспечивает надёжное соединение даже при вибрациях
• Легко обслуживать: можно заменить реле без перепайки или переподключения всей цепи

Ограничения применения

• Не предназначена для работы с токами выше номинала реле IR - проверяйте допустимую нагрузку самого реле
• Подходит только для реле серии IR; другие модели не будут физически или электрически совместимы
• Не рекомендуется использовать в средах с частыми механическими ударами без дополнительной защиты корпуса
• Не следует применять для многожильных проводов без предварительной опрессовки - возможен плохой контакт

Примеры использования

• Автоматизация производства: управление двигателями через реле IR на панели управления
• Системы освещения: распределение сигналов в световых контурах с несколькими режимами
• HVAC-системы: контроль вентиляторов и клапанов через четыре группы контактов
• Аппараты тестирования: временные схемы с быстрой заменой реле

Практические советы

• Перед подключением убедитесь, что провода зачищены на 8–10 мм - слишком длинная или короткая часть снижает надёжность контакта
• Используйте только одножильные медные провода или многожильные с наконечниками - гибкие провода без опрессовки могут выскочить из клеммы
• Проверьте соответствие ширины реле IR ширине колодки - не все реле с 4 группами подходят
• При необходимости замены реле - отключите питание, затем нажмите рычаг на каждой клемме перед извлечением провода
• Колодка ir-b4-pt не имеет защиты от перегрузки - используйте внешние предохранители или автоматы в зависимости от нагрузки
