Беларусь Разъем для электроплит 4к 400В - РС32-004/В32-003 Bylectrica

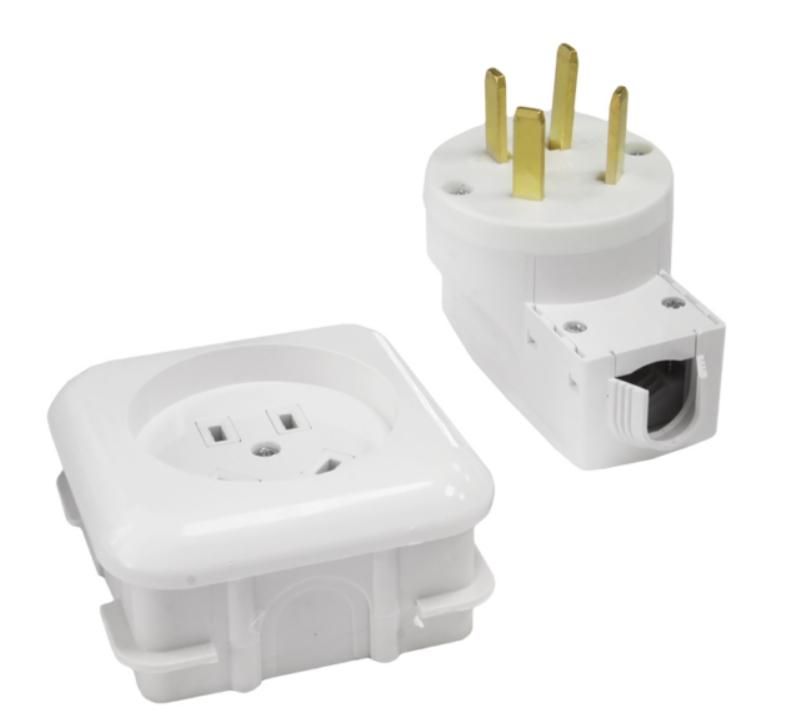

Разъем скрытой установки (вилка + розетка) 3Р+Е 380В/32А белый от Bylectrica и БелТИЗ - это компактное решение для подключения мощной трёхфазной техники, такой как электроплиты, с возможностью скрытого монтажа в стене. Артикулы рс32-004/в32-003 обеспечивают надёжное соединение с заземлением в условиях бытовых и профессиональных сетей.

Назначение и область применения

Разъем скрытой установки (вилка + розетка) 3Р+Е 380В/32А белый предназначен для подключения стационарного оборудования на 380 Вольт с током до 32 А. Подходит для электроплит, духовых шкафов, промышленных нагревательных элементов и других устройств, требующих трёхфазного питания. Устройство рассчитано на скрытую установку в бетонных или кирпичных стенах - кабель подводится через штробу, сам размещается внутри стенной ниши, а лицевая панель выравнивается с поверхностью.

Технические характеристики

• Номинальное напряжение: 380 В - совместим с трёхфазными сетями 380/220 В
• Номинальный ток: 32 А - обеспечивает работу мощных потребителей без перегрузки
• Заземление: есть - контакт PE обеспечивает защиту от поражения током
• Тип подключения: 3 фазы + земля (3P+E) - четыре контакта: L1, L2, L3, PE
• Степень защиты: IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищает от воды и пыли
• Материал корпуса: прочный полимер - устойчив к механическим нагрузкам и УФ-излучению
• Цвет: белый - сочетается с большинством интерьеров
• Способ монтажа: скрытый - монтируется в подрозетник глубиной не менее 50 мм
• Количество постов: 1 - один блок содержит и вилку, и розетку в одном корпусе

Совместимость и монтаж

Разъем скрытой установки (вилка + розетка) 3Р+Е 380В/32А белый совместим с любыми стандартными подрозетниками для скрытой проводки, имеющими внутренний диаметр 60–68 мм. Для монтажа требуется подготовить штробу под кабель 3x6 мм2 + 1x4 мм2 (L1, L2, L3, N, PE). Клеммы рассчитаны на жесткий одножильный и многожильный провод сечением до 6 мм2. Перед подключением обязательно отключите питание. После установки проверьте плотность прилегания крышки - она должна закрываться без усилий и не болтаться.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 60309-2 для силовых разъёмов. Конструкция исключает доступ к токоведущим частям при выключенном оборудовании благодаря механизму блокировки. Наличие заземления снижает риск поражения током при пробое изоляции. Однако IP20 не допускает использование в помещениях с повышенной влажностью - запрещено устанавливать рядом с раковинами, мойками или в банях.

Преимущества

• Усиленная конструкция корпуса - выдерживает десятки тысяч циклов включения/выключения
• Экологически безопасный материал - не выделяет токсичных веществ даже при длительной работе
• Защита от УФ-излучения - цвет не желтеет и не теряет яркость при освещении
• Единый блок вилка+розетка - минимизирует количество точек подключения и повышает надёжность
• Подходящий для современного интерьера - белый цвет легко маскируется под отделку

Ограничения применения

• Не предназначено для открытой установки - не имеет защиты от пыли и влаги (IP20)
• Нельзя использовать в сырых помещениях: ванных комнатах, подвалах, на улице
• Не рекомендовано для временных подключений - предназначено для стационарного монтажа
• Не подходит для автоматического управления - не имеет функций дистанционного включения
• Требуется соблюдение минимального сечения кабеля - при меньшем сечении возможен перегрев

Примеры использования

• Подключение электроплиты в квартире с газовой плитой заменённой на электрическую
• Монтаж в кухне ресторана для питания промышленной духовки
• Установка в мастерской для подключения сварочного аппарата с трёхфазным питанием
• Обустройство точки питания в цеху для нагревательных печей или сушилок

Практические советы

• Перед покупкой проверьте диаметр вашего подрозетника - он должен подходить под корпус разъёма (обычно 60–68 мм)
• Используйте кабель с медными жилами сечением не менее 6 мм2 для каждой фазы и 4 мм2 для заземления
• При подключении строго следуйте расцветке: L1 - коричневый, L2 - чёрный, L3 - серый, N - синий, PE - жёлто-зелёный
• Не затягивайте клеммы слишком сильно - можно повредить пластиковую основу
• После монтажа протестируйте работоспособность тестером - убедитесь, что заземление замкнуто и нет короткого замыкания между фазами
• Если плита требует больше 32 А - выбирайте другой разъём; этот вариант не подходит для мощных промышленных агрегатов выше 12 кВт
