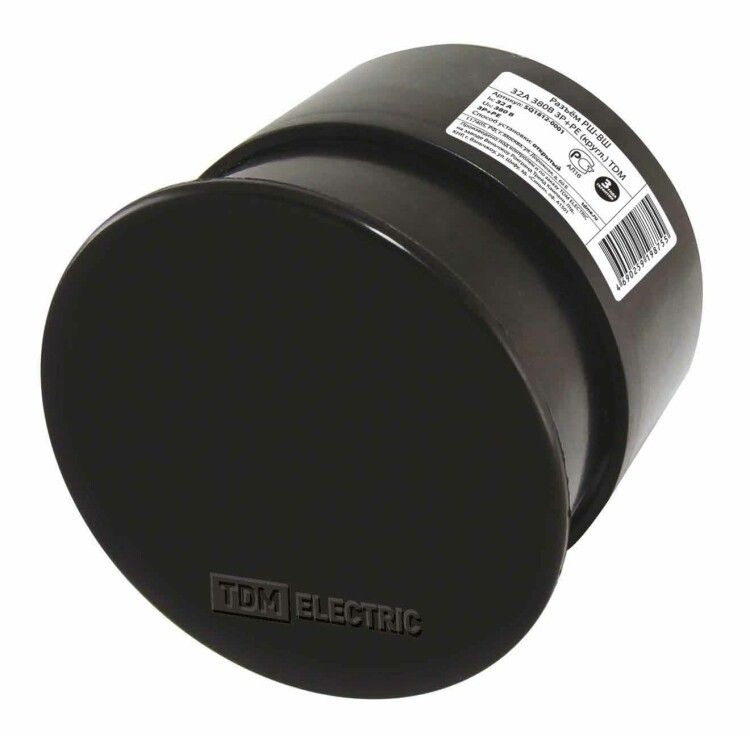

Разъём РШ-ВШ 32А 380В 3Р+РЕ (кругл.) | SQ1812-0001 TDM

Разъём РШ-ВШ 32А 380В 3Р+РЕ (круглый) от TDM ELECTRIC - это прочный, винтовой разъём для постоянного подключения трёхфазных потребителей мощностью до 7 кВт, таких как электроплиты и промышленные нагревательные приборы. Артикул sq1812-0001 выполнен из карболита, защищён от случайного доступа к токоведущим частям (IP20) и поставляется в сборе с вилкой.

Назначение и область применения

Разъём РШ-ВШ 32А 380В 3Р+РЕ (круглый) предназначен для стационарного подключения оборудования, работающего от трёхфазной сети 380 В и однофазной 220 В. Подходит для:

• Электрических плит и варочных панелей;
• Промышленных печей, сушилок, термических установок;
• Оборудования с мощностью до 7 кВт (при токе 32 А);
• Систем, где требуется надёжное, несъёмное соединение без частых отключений.

Не предназначен для переносных устройств или временного подключения. Разъём всегда остаётся закреплённым на стене или щите, а подключается через вилку, входящую в комплект.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 380 В (трёхфазное), совместим с 220 В (однофазное)
• Частота: 50 Гц
• Количество активных контактов: 3 (фазы L1, L2, L3)
• Защитный контакт (PE): есть, отдельный вывод
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: карболит (термопласт), цвет - чёрный (RAL 9005)
• Форма: круглая, с лицевой накладкой в сборе
• Габариты: 74×74×63 мм
• Крепление: винтовое, открытая установка
• Подключение проводов: винтовые зажимы
• Изолированный монтаж: да - все токоведущие части изолированы от корпуса
• Ударопрочность: IK01 - минимальная защита от механических воздействий
• Безгалогенный материал: да - безопасен при возгорании
• Не требует внешнего питания

Совместимость и монтаж

Разъём РШ-ВШ 32А 380В 3Р+РЕ (круглый) совместим с вилкой того же типа, которая входит в комплект. Установка выполняется на стену или панель с помощью винтов. Для монтажа необходима площадь 74×74 мм, глубина встраивания не требуется - устройство крепится поверхностно.

При подключении проводов используйте жилы сечением до 6 мм2. Каждый контакт зажимается отдельно - соблюдайте полярность: три фазы (L1–L3), один PE. Отсутствие встроенной монтажной коробки позволяет использовать его там, где нужна быстрая замена или ограниченное пространство.

Безопасность и стандарты

Разъём соответствует требованиям к безопасности для стационарных электроустановок. Применяет принцип изоляции токоведущих частей от корпуса (изолированный монтаж). Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не применяйте во влажных помещениях, на улице или в цехах с брызгами воды. Материалы не содержат галогенов, что снижает выделение токсичных веществ при перегреве.

Преимущества

• Прочная конструкция из карболита - устойчив к высоким температурам и механическим нагрузкам;
• Антиразжимная система зажимов предотвращает самопроизвольное ослабление контакта при вибрации;
• Выпуклые символы и поле для надписи позволяют легко идентифицировать назначение разъёма;
• В комплекте уже есть вилка - не нужно докупать отдельно;
• Глянцевая отделка улучшает видимость и легче моется;
• Специально адаптирован для электроплит и силового оборудования - не является универсальным решением, зато оптимизирован под задачу.

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли, химической агрессии - степень защиты IP20 недостаточна;
• Не подходит для мобильных устройств или часто отключаемых систем - конструкция рассчитана на постоянное подключение;
• Отсутствуют автоматические защиты (например, УЗО) - необходимо предусмотреть их в распределительном щите;
• Не используется в модульных щитках - не имеет стандарта DIN-рейки;
• Не рекомендован для сетей выше 380 В или токов более 32 А - возможен перегрев и выход из строя.

Примеры использования

• Подключение электроплиты в ресторане или столовой - разъём закреплён на стене рядом с оборудованием, вилка вставляется перед запуском;
• Промышленная сушилка в пищевой линии - разъём установлен внутри шкафа, провода заведены внутрь, вилка подключается при обслуживании;
• Термический аппарат в цеху - разъём РШ-ВШ 32А 380В 3Р+РЕ (круглый) используется вместо обычной розетки, так как обеспечивает большую надёжность и долговечность;
• Система автономного отопления с электрокотлом - когда требуется стационарное, но удобное отключение для ремонта.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимум 6 мм2; слишком толстые жилы не войдут в зажим;
• При установке плотно затяните винты - слабый контакт вызывает нагрев и повреждение;
• На поле для надписи нанесите метку “ЭЛЕКТРОПЛИТА” или номер цепи - это ускорит диагностику;
• Не используйте этот разъём в качестве розетки для бытовых приборов - он не предназначен для ежедневного включения/выключения;
• При замене старого разъёма - убедитесь, что новый имеет те же параметры: 3P+PE, 32 А, IP20, карболитовый корпус;
• Arтикул sq1812-0001 и модель разъёма РШ-ВШ 32А 380В 3Р+РЕ (круглый) от TDM ELECTRIC - это точное соответствие, не путайте с аналогами других брендов.
