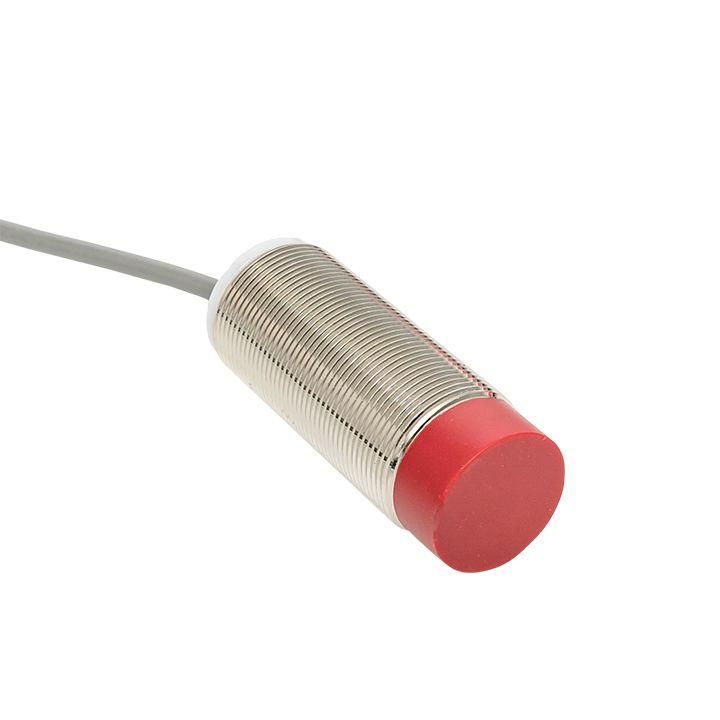

Бесконтактный индуктивный датчик - PROXIS-2-30-15-N-NO-2 EKF

Бесконтактный индуктивный датчик EKF PROXIS (артикул proxis-2-30-15-n-no-2) предназначен для надёжного обнаружения металлических предметов без механического контакта. Подходит для автоматизации производственных процессов, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Этот индуктивный датчик используется для определения наличия или положения металлических объектов — например, деталей на конвейере, поршней в цилиндрах, зубьев шестерён или элементов механизмов. Он работает без физического контакта, что исключает износ и повышает срок службы. Применяется в системах автоматизации, на станках, в логистике, пищевой и фармацевтической промышленности.

Технические характеристики

• Рабочее расстояние: 15 мм — максимальная дистанция, на которой датчик уверенно срабатывает на стальной цельнометаллический объект.
• Напряжение питания: 10–30 В постоянного тока (DC) — совместим с большинством промышленных контроллеров и блоков питания.
• Тип выходного сигнала: NPN — открытый коллектор, активный низкий уровень; требует подключения к нагрузке между выходом и плюсом питания.
• Диаметр корпуса: 30 мм — стандартный размер для установки в типовые монтажные гнёзда.
• Габаритные размеры: 76×30×30 мм — учтите длину при проектировании места установки.
• Конструкция корпуса: цилиндрический с метрической резьбой M30 — позволяет закручивать датчик в отверстие, обеспечивая жёсткую фиксацию.
• Материал корпуса: металл — устойчив к ударным нагрузкам, вибрациям и химическим средам.
• Частота переключений: 100 Гц — способен обрабатывать до 100 срабатываний в секунду, подходит для быстродействующих линий.
• Подключение: кабельный вывод — готов к подключению без дополнительных разъёмов.
• Устойчивость к нагрузке: да — выдерживает кратковременные перегрузки и обратную полярность.

Совместимость и монтаж

Датчик имеет метрическую резьбу М30, поэтому устанавливается в отверстие того же диаметра. Для правильной работы необходимо соблюдать посадочный диаметр 30 мм и глубину завинчивания — не более 15 мм, чтобы не задеть внутреннюю часть датчика. Кабельный вывод позволяет легко соединить его с PLC, реле или другим устройством управления. Убедитесь, что нагрузка соответствует типу выхода NPN: подключайте её между выходом датчика и положительным потенциалом питания.

Безопасность и стандарты

Изделие не является взрывозащищённым и не имеет сертификатов SIL или PL. Не применяйте в опасных зонах с повышенной взрывоопасностью. Соответствует общепромышленным требованиям по EMC и защите от перенапряжений, характерным для продукции EKF.

Преимущества

• Нет движущихся частей — не требует обслуживания и служит десятки миллионов циклов.
• Защита от внешних факторов: металлический корпус и герметичная сборка обеспечивают стойкость к пыли, влаге и вибрациям.
• Стабильная работа при температурных колебаниях и высокой влажности.
• Простая замена: стандартный размер и кабельный вывод позволяют заменить датчик без переделки проводки.

Ограничения применения

• Обнаруживает только металлические, магнитные или ферромагнитные материалы — не сработает на пластик, дерево, жидкости или неметаллические объекты.
• Рабочее расстояние зависит от материала объекта: для алюминия или меди эффективное расстояние снижается до 40–60% от заявленных 15 мм.
• Не рекомендован для использования в условиях сильных электромагнитных помех без экранирования кабеля.
• Требует стабильного напряжения питания — скачки ниже 10 В или выше 30 В могут вызвать сбои или выход из строя.

Примеры использования

• Фиксация положения заготовки на станке ЧПУ.
• Подсчёт деталей на конвейерной ленте.
• Определение наличия крышки на бункере или контейнере.
• Контроль перемещения поршня в пневматическом цилиндре.
• Автоматическое отключение механизма при достижении предельного положения.

Практические советы

• Перед установкой проверьте материал целевого объекта — если он не сталь, рассчитывайте меньшее рабочее расстояние.
• При использовании в вибрирующих средах используйте контргайку для фиксации датчика.
• Кабель лучше прокладывать отдельно от силовых линий, чтобы избежать помех.
• При подключении к PLC убедитесь, что входной модуль поддерживает NPN-логику (токовый вход).
• Запрещено использовать датчик в качестве основного устройства безопасности — всегда дополняйте его аварийными кнопками и реле контроля.
