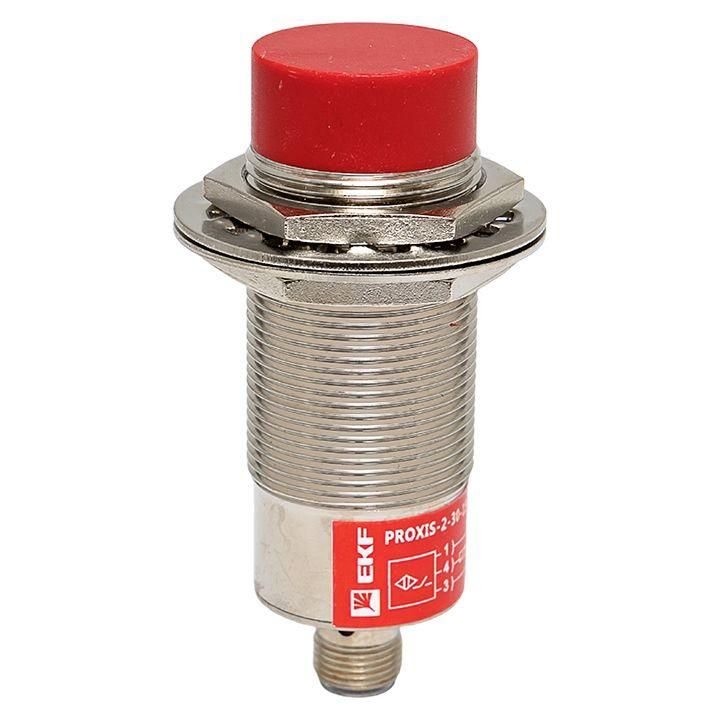

Индуктивный бесконтактный датчик PROXIS-2-30-15-P-NO-M12 | EKF

Датчик индуктивный бесконтактный PNP 10-30В DC 68мм от EKF — надёжный элемент автоматизации для обнаружения металлических предметов без физического контакта. Артикул proxis-2-30-15-p-no-m12 подходит для установки в жестких условиях производства, где важны долговечность и точность срабатывания.

Назначение и область применения

Этот датчик предназначен для бесконтактного обнаружения металлических объектов в автоматических системах. Он срабатывает, когда металл попадает в зону действия магнитного поля, не требуя механического взаимодействия. Применяется в конвейерах, станках, робототехнике, упаковочных линиях и других устройствах, где необходимо считывать положение деталей, контролировать наличие изделий или фиксировать конечные положения механизмов.

Технические характеристики

• Тип выхода: PNP — высокий уровень сигнала при срабатывании, совместим с большинством PLC и контроллеров
• Напряжение питания: 10–30 В постоянного тока — работает в широком диапазоне, устойчив к скачкам напряжения
• Рабочее расстояние: 15 мм — максимальная дальность обнаружения для стальных объектов
• Диаметр корпуса: 30 мм, длина: 68 мм — компактный цилиндрический форм-фактор
• Подключение: M12 × 1 — стандартизированный разъём для быстрого монтажа и замены
• Частота переключений: 100 Гц — способен реагировать до 100 раз в секунду, подходит для быстродвижущихся объектов
• Покрытие корпуса: никелированное — защищает от коррозии и механических повреждений
• Степень защиты: IP67 — полностью герметичен, выдерживает пыль и временное погружение в воду
• Конструкция корпуса: цилиндрическая с резьбой — позволяет закручивать датчик в отверстие для фиксации

Совместимость и монтаж

Датчик легко интегрируется в системы управления с входами типа PNP. Для монтажа используйте резьбу M30x1, которая ввинчивается в подготовленное отверстие. Убедитесь, что глубина посадки соответствует длине резьбы — не более 68 мм. После установки проверьте зазор между торцом датчика и поверхностью объекта: он не должен превышать 15 мм. Подключите провода согласно цветовой маркировке: коричневый — +V, синий — GND, чёрный — OUT. Разъём M12 обеспечивает быструю замену без пайки.

Безопасность и стандарты

Датчик допущен к применению в системах безопасности благодаря одному гарантированному выходу и стабильной работе в экстремальных условиях. Соответствует требованиям к устройствам, используемым в промышленной автоматизации. Никелированное покрытие и степень защиты IP67 обеспечивают безопасную работу в средах с повышенной влажностью, пылью и агрессивными веществами.

Преимущества

• Отсутствие механического износа — срок службы выше, чем у контактных датчиков
• Устойчивость к загрязнениям — не боится масла, пыли, влаги
• Высокая частота переключений — подходит для быстрых процессов
• Герметичный корпус — можно использовать в агрессивных средах
• Стандартный разъём M12 — удобство замены и обслуживания

Ограничения применения

• Обнаруживает только металлы — не сработает на пластик, дерево, текстиль
• Рабочее расстояние зависит от материала: для алюминия и меди — меньше, чем для стали
• Не рекомендовано устанавливать рядом с мощными источниками переменного магнитного поля — возможны помехи
• Максимальная температура окружающей среды не указана — избегайте длительной эксплуатации выше +60 °C

Примеры использования

• Фиксация наличия заготовки на станке перед запуском обработки
• Подсчёт деталей на конвейере в упаковочной линии
• Определение крайнего положения поршня в пневматическом цилиндре
• Контроль положения рамы в сварочном роботе
• Автоматическое отключение оборудования при срыве ремня или обрыве цепи

Практические советы

• Перед установкой проверьте материал объекта — эффективнее всего срабатывает на сталь
• При монтаже соблюдайте минимальный боковой зазор (не менее 2× рабочего расстояния — 30 мм) до соседних металлических поверхностей, чтобы избежать ложных срабатываний
• Используйте датчик только с нагрузкой, соответствующей выходному току PNP (обычно до 200 мА)
• Для защиты от импульсных помех в сети добавьте фильтр на питание или используются датчики с внутренней защитой — этот модель имеет базовую фильтрацию
• Замена датчика проще всего при использовании кабеля с разъёмом M12 — выбирайте готовые шнуры вместо пайки
