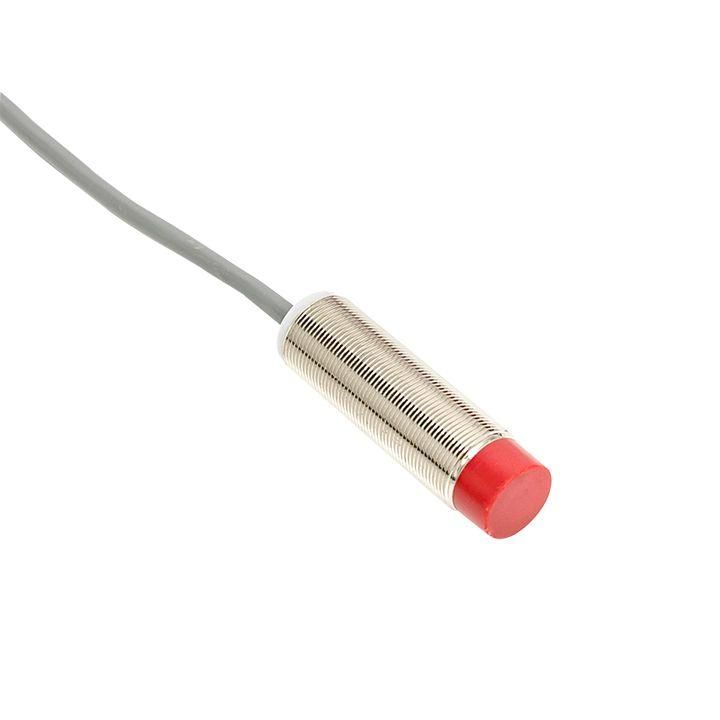

Бесконтактный индуктивный датчик - PROXIS-2-18-08-N-NO-2 EKF

Датчик бесконтактный индуктивный EKF PROXIS proxis-2-18-08-n-no-2 предназначен для надёжного обнаружения металлических предметов без механического контакта. Подходит для автоматизации производственных процессов, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Датчик бесконтактный индуктивный EKF PROXIS proxis-2-18-08-n-no-2 используется для определения наличия или положения металлических объектов - например, деталей на конвейере, поршней в цилиндрах, зубьев шестерён или элементов механизмов. Он работает без физического контакта, что исключает износ и повышает срок службы. Применяется в системах управления станков, роботов, автоматических линий, упаковочных и сборочных комплексах.

Технические характеристики

• Рабочее расстояние: 8 мм - максимальная дистанция, на которой датчик уверенно срабатывает на стальной цельнометаллический объект.
• Напряжение питания: 10–30 В постоянного тока - совместим с большинством промышленных контроллеров и блоков питания.
• Тип выходного сигнала: NPN - открытый коллектор, активный низкий уровень; требует подключения к положительному потенциалу через нагрузку.
• Частота переключений: 300 Гц - способен обрабатывать до 300 срабатываний в секунду, подходит для высокоскоростных линий.
• Конструкция корпуса: цилиндрическая с метрической резьбой M18 - позволяет легко закрепить в стандартных отверстиях.
• Габариты: 62×18×18 мм - компактный размер для установки в ограниченных пространствах.
• Материал корпуса: металл - обеспечивает прочность и устойчивость к ударным нагрузкам и вибрациям.
• Подключение: кабель - провода выведены прямо из корпуса, не требуют дополнительных разъёмов.
• Устойчивость к нагрузке: да - защищён от перегрузок и КЗ на выходе.

Совместимость и монтаж

Датчик бесконтактный индуктивный EKF PROXIS proxis-2-18-08-n-no-2 имеет резьбу М18, что соответствует стандартным посадочным местам в машиностроении. Для монтажа используйте гаечный ключ на 14 мм. Установите датчик так, чтобы его торец был заподлицо или с зазором от поверхности - в зависимости от типа монтажа (утопленный/неутопленный). Обязательно проверьте направление кабеля при установке - он не рассчитан на частые изгибы. Напряжение питания должно быть в пределах 10–30 В постоянного тока. Выход NPN подключается к входу PLC или реле с подтягивающим резистором к +24 В.

Безопасность и стандарты

Датчик не имеет сертификатов взрывозащиты и не предназначен для работы во взрывоопасных средах. Соответствует требованиям к промышленному оборудованию по EMC и электробезопасности, однако не является устройством безопасности категории SIL или PL. Не применяйте в условиях повышенной радиационной или химической агрессивности.

Преимущества

• Нет движущихся частей - не требует обслуживания и служит десятки миллионов циклов.
• Защита от перегрузок - выход не выйдет из строя при случайном замыкании.
• Металлический корпус - устойчив к механическим повреждениям, вибрациям и температурным перепадам.
• Стандартный размер M18 - легко заменяется на аналогичные модели других производителей.
• Высокая частота переключений - поддерживает работу на быстродействующих линиях.

Ограничения применения

• Обнаруживает только металлические, магнитные или ферромагнитные материалы - не сработает на пластик, дерево, жидкости.
• Рабочее расстояние ограничено 8 мм - нельзя использовать для контроля на больших дистанциях.
• Не рекомендован для установки рядом с мощными источниками переменного поля (например, частотными преобразователями) - возможны ложные срабатывания.
• Кабельное подключение не предусматривает быстрой замены - при необходимости замены придётся отсоединять провода.

Примеры использования

• Фиксация прохождения стального болта на конвейере в сборочном модуле.
• Определение положения поршня в пневмоцилиндре для синхронизации движения.
• Подсчёт количества металлических деталей на ленте транспортера.
• Контроль наличия крышки на бункере с металлическими изделиями.
• Автоматическое отключение станка при смещении режущего инструмента.

Практические советы

• При монтаже соблюдайте минимальную дистанцию между несколькими датчиками - минимум 2× рабочее расстояние (16 мм), чтобы избежать взаимного влияния.
• Избегайте установки вблизи сварочных аппаратов, индукционных нагревателей и силовых кабелей - они могут вызвать помехи.
• Проверяйте polarity при подключении NPN-выхода: масса должна быть соединена с GND контроллера, а сигнал - с входом.
• Если требуется герметизация, используйте резиновые прокладки при установке в пыльных или влажных помещениях - сам датчик IP67, но кабельный вывод не защищён дополнительно.
• Для тестирования подключите светодиод с резистором 1 кОм между выходом и +24 В - при срабатывании LED загорится.
