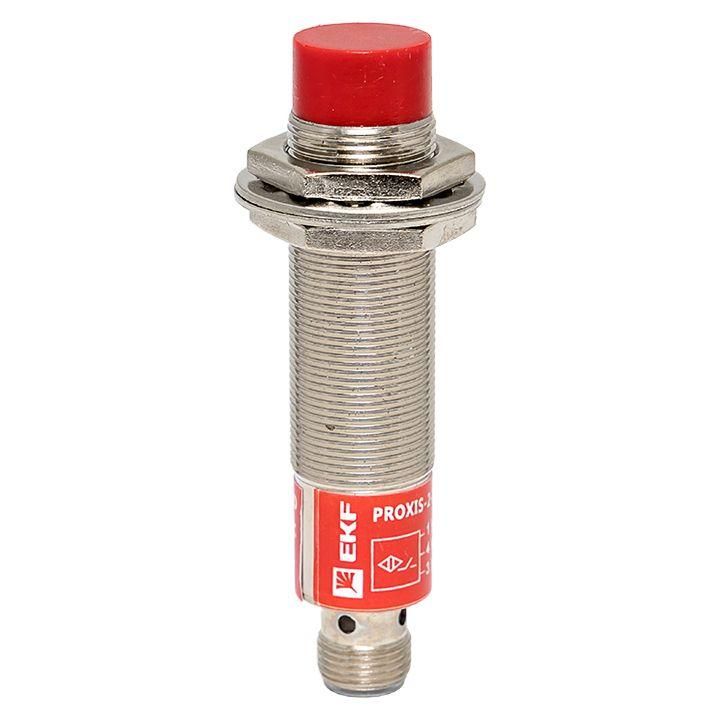

Индуктивный бесконтактный датчик PROXIS-2-18-08-N-NO-M12 | EKF

Датчик индуктивный бесконтактный NPN 10-30В DC 65мм от EKF - надёжный элемент для автоматизации, который обнаруживает металлические предметы без физического контакта. Артикул proxis-2-18-08-n-no-m12 подходит для установки в жестких условиях производства благодаря прочному никелированному корпусу.

Назначение и область применения

Этот датчик предназначен для бесконтактного обнаружения металлических объектов в автоматических системах. Он работает за счёт изменения магнитного поля вокруг катушки при приближении металла. Применяется там, где важна долговечность и устойчивость к загрязнениям: на конвейерах, в станках, робототехнике, системах контроля положения деталей. Подходит для задач подсчёта, позиционирования и сигнализации наличия изделия.

Технические характеристики

• Питание: постоянный ток 10–30 В - совместим с большинством промышленных контроллеров
• Выход: NPN - открытый коллектор, требует внешнего pull-up резистора или входа с внутренним подтягиванием
• Рабочее расстояние: 8 мм - максимальная дистанция, на которой датчик уверенно срабатывает
• Диаметр корпуса: 18 мм - компактный размер для установки в ограниченном пространстве
• Длина: 65 мм - общая длина устройства с резьбой
• Подключение: M12 - стандартизированный разъём для быстрого монтажа и замены
• Частота переключений: 300 Гц - способен реагировать до 300 раз в секунду, подходит для высокоскоростных линий
• Корпус: цилиндрический с резьбой, никелированное покрытие - устойчив к коррозии и механическому износу
• Количество выходов: один - одноканальный сигнал

Совместимость и монтаж

Датчик имеет резьбу М12, что позволяет закручивать его в подготовленное отверстие в металлической раме или крепёжной планке. Установка выполняется аналогично другим датчикам с резьбой M12. Обязательно соблюдайте посадочный диаметр - отверстие должно соответствовать 18 мм. Для подключения используйте кабель с разъёмом M12, подходящий по числу жил (обычно 3-4 провода: питание, GND, выход). Напряжение питания должно быть в пределах 10–30 В постоянного тока. Выход NPN требует, чтобы нагрузка была подключена между +24 В и выходным проводом датчика.

Безопасность и стандарты

Датчик допущен к применению в системах безопасности, что подтверждает его соответствие требованиям к надёжности в критичных цепях. Производитель EKF следует стандартам качества для промышленной автоматизации, хотя явного указания на сертификацию IEC/EN 60947-5-2 в данных нет - рекомендуется проверить документацию поставщика для проектов с обязательными нормами.

Преимущества

• Никелированное покрытие обеспечивает устойчивость к влаге, маслу и химическим воздействиям
• Максимальная частота переключений 300 Гц - подходит для быстрых линий сборки
• Стандартный M12-разъём - ускоряет замену и обслуживание
• Увеличенный рабочий диапазон напряжения (10–30 В) - стабильная работа даже при проседании сети
• Индуктивный тип - не реагирует на пластик, дерево, жидкости, исключает ложные срабатывания

Ограничения применения

• Обнаруживает только металлы - не сработает на пластик, бумагу, текстиль, жидкости
• Рабочее расстояние всего 8 мм - нельзя использовать для удалённого обнаружения
• NPN-выход требует правильной схемы подключения; при неверной коммутации датчик не будет работать
• Не рассчитан на взрывоопасную среду - не применяется в зонах ATEX без дополнительной защиты
• При установке рядом с мощными источниками переменного тока возможны помехи - требуется экранирование кабеля

Примеры использования

• Контроль прохождения стальных заготовок на конвейере
• Фиксация положения поршня в гидроцилиндре
• Подсчёт количества металлических бутылок на упаковочной линии
• Определение наличия инструмента в сменном устройстве станка
• Сигнализация закрытия люка в защитной решётке

Практические советы

• Перед монтажом проверьте, что материал объекта - сталь, алюминий или другой металл, иначе датчик не сработает
• При установке в металлическую поверхность оставьте минимальный зазор 2–3 мм от края корпуса - иначе снизится эффективность
• Используйте экранный кабель и заземление для защиты от ЭМИ, особенно рядом с частотниками или сварочными аппаратами
• Проверьте полярность перед подключением - переполюсовка может вывести датчик из строя
• Для тестирования подключите вольтметр между выходом и GND - при срабатывании напряжение должно упасть до ~0 В
