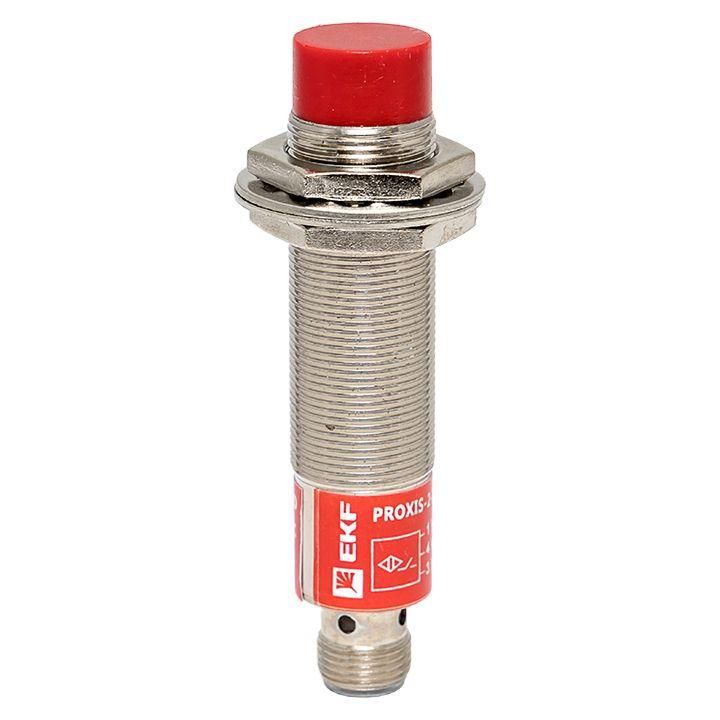

Индуктивный бесконтактный датчик PROXIS-2-18-08-P-NO-M12 | EKF

Датчик индуктивный бесконтактный PNP 10-30В DC 65мм от EKF — надёжное решение для автоматического обнаружения металлических предметов без физического контакта. Артикул proxis-2-18-08-p-no-m12 подходит для установки в промышленной автоматике, где важны долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Этот датчик предназначен для бесконтактного обнаружения металлических объектов в автоматических системах. Он реагирует на приближение любого проводящего материала — стали, алюминия, меди и других металлов — без механического взаимодействия. Подходит для задач контроля положения, подсчёта деталей, определения наличия элементов на конвейерах, станках, робототехнических комплексах и линиях сборки.

Технические характеристики

• Тип выхода: PNP — высокий уровень сигнала при срабатывании, совместим с большинством PLC и контроллеров с входом типа “source”.
• Напряжение питания: 10–30 В постоянного тока — широкий рабочий диапазон, позволяет использовать в сетях с колебаниями напряжения.
• Рабочее расстояние: 8 мм — максимальная дальность обнаружения для металлических целей; точность зависит от материала и размера объекта.
• Диаметр корпуса: 18 мм — компактный размер для установки в ограниченном пространстве.
• Длина: 65 мм — общая длина датчика с резьбовой частью, влияет на глубину монтажа.
• Тип подключения: M12 — стандартизированный разъём, обеспечивает быстрый и надёжный монтаж кабеля.
• Частота переключений: 300 Гц — способен обрабатывать до 300 срабатываний в секунду, подходит для высокоскоростных линий.
• Конструкция корпуса: цилиндрическая с резьбой — позволяет закручивать датчик в отверстие, как болт, для жёсткой фиксации.
• Покрытие корпуса: никелированное — защищает от коррозии, повышает износостойкость в агрессивных средах.
• Количество выходов: один — одноканальный сигнал, не имеет дополнительных выходов или аналоговых функций.

Совместимость и монтаж

Датчик индуктивный бесконтактный PNP 10-30В DC 65мм легко интегрируется в системы управления с дискретными входами. Для монтажа используйте резьбу M12x1 — она ввинчивается в подготовленное отверстие в металлической раме или платформе. Убедитесь, что посадочное отверстие точно соответствует диаметру 18 мм. Максимальную эффективность достигают при установке вплотную к поверхности — выступание корпуса не рекомендуется. Кабель подключается через штекер M12, который можно заменить при необходимости. Напряжение питания подаётся на два провода: красный (+) и синий (-); чёрный — выходной сигнал.

Безопасность и стандарты

Датчик проектировался с учётом требований к применению в системах безопасности. Его использование допустимо в устройствах, где требуется надёжное срабатывание при аварийных ситуациях — например, для контроля положения защитных экранов или остановки оборудования при попадании человека в опасную зону. Однако он не сертифицирован как устройство SIL или PL, поэтому для критически ответственных систем необходимо проверять соответствие нормам EN/IEC 61508 и использовать его в составе многоуровневых решений.

Преимущества

• Отсутствие механического контакта — исключает износ, увеличивает срок службы.
• Устойчивость к запылённости, влаге и вибрациям благодаря герметичному корпусу и никелированному покрытию.
• Высокая частота переключений — идеален для быстродвижущихся процессов.
• Стандартный интерфейс M12 — удобство замены и обслуживания.
• Широкий диапазон питания — работает даже при проседании напряжения в сети.

Ограничения применения

• Обнаруживает только металлы — не реагирует на пластик, дерево, жидкости или другие неметаллические материалы.
• Рабочее расстояние 8 мм — слишком мало для крупных объектов или удалённого контроля.
• Не подходит для установки рядом с мощными источниками переменного магнитного поля — возможны ложные срабатывания.
• Может давать сбои при наличии толстого слоя масла, грязи или оксидной плёнки на поверхности металла — особенно на алюминии.
• Не имеет защиты от обратной полярности или короткого замыкания на выходе — требуется внешняя защита в схеме.

Примеры использования

• Подсчёт деталей на конвейере в пищевой промышленности — каждый бутылочный колпачок из алюминия активирует датчик.
• Контроль положения поршня в гидроцилиндре — металл на штоке вызывает срабатывание при достижении крайнего положения.
• Фиксация наличия заготовки в станке ЧПУ перед началом операции — предотвращает холостые циклы.
• Автоматическое отключение машины при открывании защитного кожуха — металлический язычок на дверце триггерит датчик.

Практические советы

• Перед установкой проверьте материал объекта — чем выше магнитная проницаемость (например, сталь), тем лучше реакция. Алюминий и медь дают меньший эффект — возможно потребуется уменьшение расстояния до объекта.
• При монтаже соблюдайте минимальное расстояние между несколькими датчиками — минимум 2× рабочее расстояние (16 мм), чтобы избежать взаимного влияния.
• Используйте экранированный кабель для длинных линий связи — снижает помехи от силовых кабелей.
• Для длительной эксплуатации в условиях повышенной влажности или мытья оборудованием — убедитесь, что соединение M12 плотно затянуто и не подвергается прямому воздействию воды под давлением.
• Замена датчика: если сработало несколько раз подряд при отсутствии объекта — проверьте наличие металлической пыли вокруг него или деформацию корпуса.
