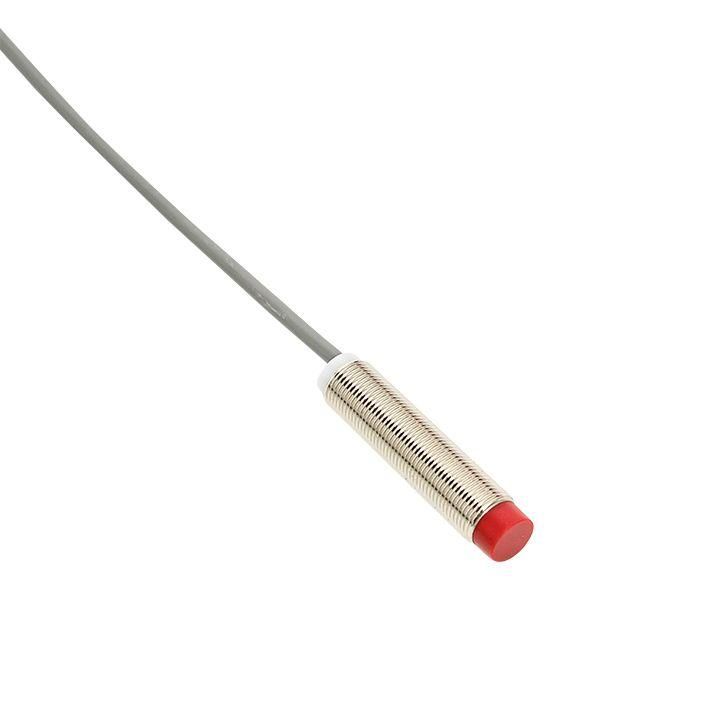

Бесконтактный индуктивный датчик - PROXIS-2-12-04-P-NO-2 EKF

Бесконтактный индуктивный датчик EKF PROXIS (артикул proxis-2-12-04-p-no-2) предназначен для надёжного обнаружения металлических предметов без механического контакта. Подходит для автоматизации производственных процессов, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Этот индуктивный датчик используется для определения наличия или положения металлических объектов — например, деталей на конвейере, поршней в цилиндрах, зубьев шестерён или элементов механизмов. Он работает без физического контакта, что исключает износ и повышает срок службы. Применяется в системах автоматизации, на станках, в робототехнике, пищевой и фармацевтической промышленности.

Технические характеристики

• Рабочее расстояние: 4 мм — максимальная дистанция, на которой датчик уверенно срабатывает на стальной цельной пластине;
• Напряжение питания: 10–30 В постоянного тока (DC) — совместим с большинством промышленных контроллеров;
• Тип выходного сигнала: NPN — открытый коллектор, активный низкий уровень; требует подключения к положительному потенциалу через нагрузку;
• Диаметр корпуса: 12 мм — компактный размер для установки в ограниченном пространстве;
• Габариты: 54×12×12 мм — общая длина включает кабельную часть;
• Частота переключений: 500 Гц — способен обрабатывать до 500 срабатываний в секунду, подходит для высокоскоростных линий;
• Конструкция корпуса: цилиндр с метрической резьбой M12 — позволяет закручивать датчик в отверстие для фиксации;
• Материал корпуса: металл — обеспечивает прочность и экранирует внутреннюю катушку от внешних помех;
• Подключение: кабель — провода выведены прямо из корпуса, длина не указана — требуется проверить перед монтажом;
• Устойчивость к нагрузке: да — защищён от перегрузок и КЗ на выходе;
• Выходы: один полупроводниковый выход (NPN); без механических контактов — значит, нет искрения и повышенного износа.

Совместимость и монтаж

Датчик монтируется в отверстие с резьбой М12. Учитывайте посадочный диаметр — он соответствует стандартному М12, но глубина резьбы должна позволять полностью завинтить корпус, чтобы избежать люфта. Для работы с NPN-выходом необходимо подключить нагрузку между выходом датчика и положительным питанием (+24 В). Неправильное подключение к PNP-системе приведёт к отказу в работе. Кабельный вывод удобен для прямой прокладки, но не предусматривает быстроразъёмных соединений — при необходимости используйте переходники или кабельные муфты.

Безопасность и стандарты

Изделие не имеет сертификатов взрывозащиты, не рассчитано на применение во взрывоопасных средах. Соответствует общим требованиям промышленной электроники, но специфические нормы (например, EN 60947-5-2) в документации не указаны — рекомендуется сверяться с техническими условиями заказчика.

Преимущества

• Отсутствие механических частей — не требует обслуживания и не изнашивается;
• Защита от перегрузок — снижает риск выхода из строя при аварийных ситуациях;
• Металлический корпус — устойчив к ударным нагрузкам и химическим веществам;
• Стабильная работа при температурных колебаниях — благодаря герметичной конструкции;
• Высокая частота переключений — поддерживает работу на скоростях до 30 м/мин при типовой геометрии объекта.

Ограничения применения

• Обнаруживает только металлические, магнитные или ферромагнитные материалы — не сработает на пластике, дереве, жидкости;
• Рабочее расстояние всего 4 мм — требует точной настройки расположения объекта;
• Не подходит для условий с сильными электромагнитными помехами без дополнительной защиты кабеля;
• Кабельное исполнение не позволяет заменить датчик без отключения проводки — в условиях частой замены предпочтительнее разъёмные модели;
• Нет встроенной индикации состояния — для диагностики нужен внешний контроль.

Примеры использования

• Фиксация положения заготовки на станке ЧПУ перед операцией резки;
• Подсчёт количества металлических бутылок на конвейере упаковочной линии;
• Определение прохождения зубчатого колеса в механизме трансмиссии;
• Контроль наличия стального болта в сборочном узле робота-манипулятора.

Практические советы

• Перед установкой проверьте материал объекта — датчик не среагирует на алюминий, медь или нержавейку с такой же эффективностью, как на сталь. Для них рабочее расстояние может снизиться на 20–40 %;
• При монтаже соблюдайте минимальный интервал между несколькими датчиками — минимум 2× диаметр (24 мм), чтобы избежать взаимного влияния;
• Если кабель длинный (>5 м), используйте экранированный кабель и заземлите экран на одном конце — это снизит влияние ЭМИ;
• Для тестирования подключите к выходу LED-индикатор с резистором 1 кОм — это позволит визуально отслеживать состояние без PLC;
• При использовании в вибрационных средах применяйте контргайку или фиксирующий клей — резьба может ослабнуть со временем.
