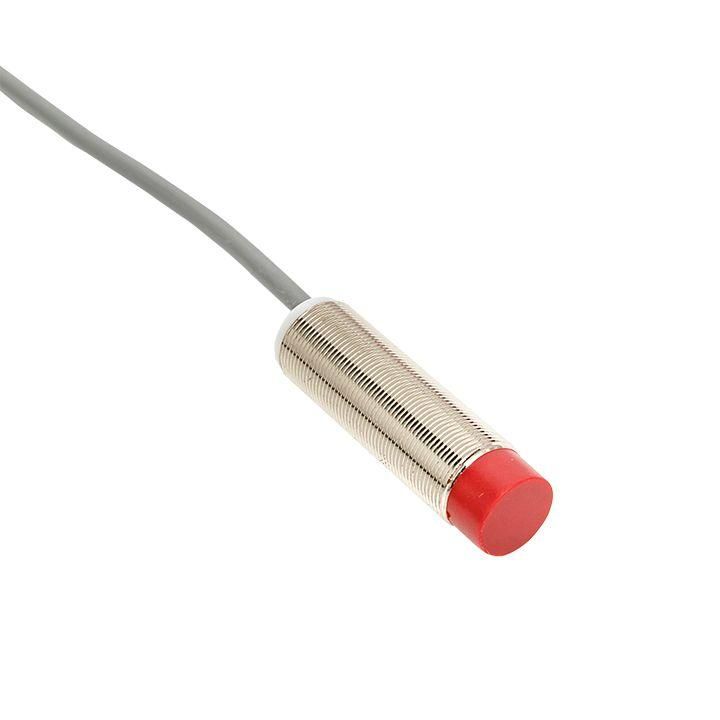

Бесконтактный индуктивный датчик - PROXIS-2-18-08-P-NO-2 EKF

Датчик бесконтактный индуктивный EKF PROXIS proxis-2-18-08-p-no-2 предназначен для надёжного обнаружения металлических предметов без механического контакта. Подходит для автоматизации производственных линий, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Датчик бесконтактный индуктивный EKF PROXIS proxis-2-18-08-p-no-2 используется для определения наличия или положения металлических объектов - например, деталей на конвейере, поршней в цилиндрах, зубьев шестерён или элементов механизмов. Он работает без физического контакта, что исключает износ и повышает срок службы. Применяется в системах управления станков, роботов, упаковочных линий, автопилотируемых транспортеров и других устройствах с высокой цикличностью работы.

Технические характеристики

• Рабочее расстояние: 8 мм - максимальная дистанция, на которой датчик уверенно срабатывает на стальной цельной пластине.
• Напряжение питания: 10–30 В постоянного тока (DC) - совместим с большинством промышленных контроллеров и блоков питания.
• Тип выходного сигнала: NPN - открытый коллектор, активный низкий уровень; требует подключения к нагрузке с питанием +24 В.
• Диаметр корпуса: 18 мм - стандартный размер для компактной установки в ограниченном пространстве.
• Габаритные размеры: 62×18×18 мм - общая длина включает кабельную часть, важно учитывать при проектировании монтажа.
• Частота переключений: 300 Гц - способен обрабатывать до 300 срабатываний в секунду, подходит для быстродействующих процессов.
• Конструкция корпуса: цилиндр с метрической резьбой M18 - позволяет закручивать датчик в отверстие, обеспечивая жёсткую фиксацию.
• Материал корпуса: металл - устойчив к ударным нагрузкам, вибрациям и химическим средам.
• Подключение: кабель - провода выведены прямо из корпуса, длина не указана - требуется проверить перед монтажом.
• Защита от перегрузки: да - внутренняя защита от КЗ и переполюсовки.
• Безопасный выход: один полупроводниковый выход с функцией сигнализации - не является безопасным выходом по нормам SIL/PL, но может использоваться для контроля состояния системы.

Совместимость и монтаж

Датчик бесконтактный индуктивный EKF PROXIS proxis-2-18-08-p-no-2 имеет резьбу М18, поэтому устанавливается в отверстие с соответствующим внутренним диаметром. Для правильной работы необходимо соблюдать посадочный диаметр 18 мм и глубину резьбы. Установка должна быть выполнена так, чтобы рабочая поверхность датчика была flush (выровнена) с поверхностью монтажа - иначе рабочее расстояние снизится. Кабельное подключение требует подключения к входу PLC или реле с учётом типа NPN: масса (GND) соединяется с минусом питания, сигнал - к входному каналу контроллера. Напряжение питания должно быть в пределах 10–30 В DC.

Безопасность и стандарты

Датчик не сертифицирован как безопасный выход (SIL, PL) - не применяется в критических системах безопасности, таких как остановочные цепи или эмерджент-стоп. Его одиночный полупроводниковый выход с функцией сигнализации предназначен лишь для информирования о состоянии, а не для защиты человека или оборудования.

Преимущества

• Высокая надёжность благодаря отсутствию движущихся частей.
• Устойчивость к запылению, влаге и вибрациям за счёт металлического корпуса и герметичной сборки.
• Широкий диапазон питания (10–30 В DC) - гибкость в подборе источника энергии.
• Высокая частота переключений (300 Гц) - подходит для быстрых технологических процессов.
• Стандартный размер M18 - легко заменяется на аналоги других производителей.

Ограничения применения

• Обнаруживает только металлические, магнитные и ферромагнитные материалы - не реагирует на пластик, дерево, жидкости или неметаллические объекты.
• Не подходит для применений, требующих класса безопасности SIL/PL - нельзя использовать в аварийных остановках.
• Рабочее расстояние зависит от материала объекта: для алюминия, меди или нержавеющей стали эффективное расстояние снижается до 50–70% от заявленных 8 мм.
• Кабель не имеет указанной длины - возможны сложности при планировании трассировки.
• Не рекомендован для установки рядом с мощными источниками переменного поля (например, частотными преобразователями) - возможны помехи.

Примеры использования

• Фиксация положения заготовки на станке ЧПУ перед операцией сверления.
• Подсчёт деталей на конвейере в пищевой или фармацевтической промышленности.
• Определение завершения цикла движения поршня в пневматическом цилиндре.
• Контроль наличия болтов или гаек в сборочном модуле.
• Автоматическое отслеживание перемещения рамы в литейной машине.

Практические советы

• Перед установкой проверьте материал целевого объекта - для алюминия или медных сплавов используйте датчик с увеличенным рабочим расстоянием, если возможно.
• Избегайте установки вблизи силовых кабелей или двигателей - они могут вызвать ложные срабатывания.
• При монтаже в металлическую стенку убедитесь, что вокруг датчика нет других металлических поверхностей ближе чем на 2–3 диаметра корпуса - иначе сработает эффект экранирования.
• Для подключения NPN-выхода используйте pull-up резистор или вход контроллера с внутренним подтягиванием к положительному потенциалу.
• Если датчик часто срабатывает ложно - проверьте наличие вибраций, грязи на лицевой части или изменение температурного режима.
